热力管道技术交底.docx

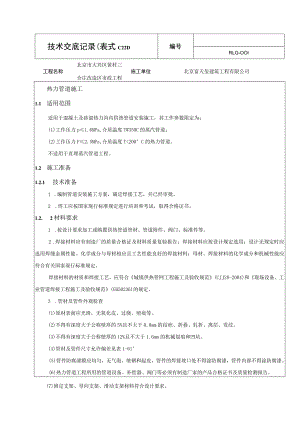

技术交底记录(表式C22D编号RLG-OOl北京市大兴区黄村三工程名称施工单位北京富天玺建筑工程有限公司合庄改造区市政工程热力管道施工1.1 适用范围适用于混凝土及砖混热力沟内供热管道安装施工，其工作参数限定为：(1)工作压力pl.6MPa,介质温度TW350C的蒸汽管道；(2)工作压力P2.5MPa,介质温度T<200°C的热力管道。不适用于直埋蒸汽管道工程。1.2 施工准备1.2.1 技术准备1 .编制管道安装施工方案，确定焊接工艺，并已经审批。2 .焊工应按国家现行标准规定进行培训和考试，取得合格证书。1.2. 2材料要求1 .按设计要求加工或购置供热管道管材、管道附件、阀门、标准件等。2 .焊接材料应有制造厂的质量合格证及材料质量复验报告；焊接材料应按设计规定选用；设计无规定时应选用焊缝金属性能、化学成分与母材相应且工艺性能良好的焊接材料；母材、焊接材料的化学成分和机械性能应符合有关国家现行标准规定。焊接材料的材质和焊接工艺，应符合城镇供热管网工程施工及验收规范(CJJ28-2004)和现场设备、工业管道焊接工程施工及验收规范(GB50236)的规定。3 .管材及管件外观检查(1)原材表面应光滑，无氧化皮、过烧、疤痕等。(2)不得有深度大于公称壁厚的5%且不大于0.8mm的结疤、折叠、轧折、离层、发纹。(3)不得有深度大于公称壁厚的12%且不大于1.6mm的机械划痕和凹坑。(4)管材及管件尺寸允许偏差见表1-61°(5)管件防腐漆膜应均匀，无气泡、皱褶和起皮，管件的焊接坡口处不得涂防腐漆，管件内部不得涂防腐漆。(6)热力管道工程所用的管道设备、补偿器、阀门等必须有制造厂家的产品合格证书及质量检测报告。(7)固定支架、导向支架、滑动支架材料符合设计要求。(8)钢材采用Q235钢。其中固定支架及滑动支架结构不得采用沸腾钢，钢材具有抗拉强度伸长率、屈服强度、冷弯试验和硫、磷、碳含量的合格保证。1.2.3机具设备1 .设备：吊车、运输拖车、电焊机、切割设备等。2 .小型工具：倒链、运管车、手锤、电动磨光机、吊装带、电动钢丝刷、钢丝刷、换气扇等。3 .测量检测设备：无损探伤设备、经纬仪、水准仪、水平尺、塞尺、焊缝尺、钢尺等。1.2 .4作业条件1 .土建结构已施工完毕并经验收合格。2 .结构内的隙碍物已清理完毕。3 .工作面照明符合作业要求，通风条件良好。表1-61管材及管件尺寸允许偏差(Imn)项目类型公称直径15-6580-100125200250450500600700800LOOO120(1400端部外径所有管件±0.81.6,-0.82.4,-1.64.0,3.26.4,4.8端部内径a土0.8土1.6±3.2±4.8端部壁厚、中心至端面尺寸4S90°弯头±1.6±3.0±3.2±5中心至中心尺寸180°弯头±6.4±10中心至端面尺寸士6.4端面之间尺寸大小头±1.6±3.0±3.2中心至端面尺寸三能+1.6+3.0±3.2顶部至端面尺寸管帽一±6.41.3 施工工艺1 .3.1工艺流程安装准备一吊装下管f钢管对口T管道支架安装f钢管焊接一放气阀等安装一补偿器安装f管道试压i管道清洗一试运行2 .3.2操作工艺3 .安装准备(1)滑动支架(座)、固定支架卡板(环)、导向支架导向板按设计图纸加工预制完毕。(2)测设管道中心线、高程线。(3)吊环、临时支墩安装完毕，符合吊装要求。4 .吊装下管(1)采用吊车下管，吊装绳索采用足够强度的吊装带，以防破坏防腐。(2)吊装下管时宜采取两点吊，吊装时缓慢下放，以避免与井室墙壁、固定支架碰撞。(3)管沟内钢管的水平运输采取运管车进行，管体过重时，底板上应铺型钢为临时导轨。5 .钢管对口(1)对口时纵、环向焊缝的位置应符合下列规定：1)纵向焊缝应放在管道中心线上半圆的45°左右处。2)纵向焊缝应错开，当管径小于600mm时，错开的间距不得小于100mm,当管径大于或等于600mm时,错开的间距不得小于300mmo3)有加固环的钢管，加固环的对焊焊缝与管带纵向焊缝错开，其间距不应小于100mm；加固环距管节的环向焊缝不应小于50mmo(2)环向焊缝距支架净距不应小于100mmo(3)直管管段两相邻环向焊缝的间距不应小于300mmo(4)不同壁厚的管节对口时，管壁厚度相差不宜大于3mm。不同管径的管节相连时，当两管管径大于小管管径的15%时，可用渐变管连接。渐缩管的长度不应小于两管径差值的2倍，且不小于20OnIn1。(5)外径、壁厚相同的管子和管件对口，应与外壁平齐，对口错边量应小于表1-62的规定。表J-62钢管对口错边量允许偏差壁厚(mm)2.SS61012-141S错边允许偏差(mm)0.51.01.52.0(6)对口间隙和坡口形式应符合设计或工业金属管道工程施工及验收规范(GB50235)附录B中的有关规定。6 .管道支架安装(1)管道支架的位置应正确、平整、牢固，坡度符合设计规定。(2)管道滑托、吊架的吊杆中心应处于与管道热位移方向相反的一侧。偏移量符合设计图纸要求。(3)导向支架的导向接合面应洁净、平整、接触良好，不得有歪斜和卡涩现象。(4)固定支架应严格按设计图纸施工。有补偿器装置的管道，在补偿器安装前，管道和固定支架不得进行固定连接。卡板和支架结构接触面应洁净、平整、贴实。(5)固定及滑动支架均为满焊。角焊缝的焊角尺寸焊缝高度不得小于L5t,t(n三)为较厚焊件厚度。角焊缝的焊角尺寸不宜大于较薄焊件厚度的1.2倍。(6)钢支架各钢部件对接焊缝的坡口形式、焊角形式及基本尺寸等有关要求应遵循国家现行标准气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式及尺寸(GB/T985)(7)采用型材焊接而成的固定支架立柱两端部用封板满焊。封板厚度为14mm,封板平面尺寸为四周各出组合立柱20mm。(7)钢结构支架、钢梯、钢平台以及预埋件等施工安装前应除锈，钢支架除锈等级Sa21/2,安装完毕后所有外露部分均刷防锈漆两道、调和漆两道。7 .钢管焊接(1)焊件组对时的定位焊应符合下列规定：D焊接定位焊缝时，应采用与根部焊道相同的焊接材料和焊接工艺，并由合格焊工施焊。2)在焊接前，应对定位焊缝进行检查，当发现缺陷时应处理后方可焊接。3)在焊件纵向焊缝的端部(包括螺旋管焊缝)不得进行定位焊。4)定位焊的焊缝长度、厚度及点数应保证焊缝在正式焊接过程中不开裂。可参照表l-63o表163焊缝长度和点数管径(mm)点焊长度(mm)点数S0150S-IO均布23点200300102043505001530560070040-606800100OSo707>100080IoO1般间矩30Omm左右(2)手工电弧焊焊接有坡口的钢管及管件时，焊接层数不得少于两层。管道接口应考虑焊接顺序和方法，防止受热集中而产生附加应力。(3)多层焊接时，第一层焊缝根部应均匀焊透，不得烧穿。各层接头应错开，每层焊缝的厚度为焊条直径的0.81.2倍，不允许在焊件的非焊接表面引弧。(4)每层焊完后，应清除熔渣、飞溅物等并进行外观检查，发现缺陷，必须铲除重焊。(5)钢管公称直径大于或等于40OnIm的受压焊件，焊缝根部应进行封底焊接。封底焊接宜采用氮气保护焊。8 .放气阀、除污器、泄水阀、截止阀安装(1)放气阀、除污器、泄水阀安装应在无损探伤、强度试验前完成；截止阀门安装应在严密性试验前完成。(2)放气阀、泄水阀安装应朝向井壁，不得朝向通道。(3)除污器泄水阀门出水口要指向集水坑，不允许垂直向下安装。(4)泄水管不宜小于DN80。(5)所有阀门手轮高于地面1.6m的需加设操作平台。(6)截止阀安装后不宜频繁开启。9 .补偿器安装(1)安装前，应先检查该产品质量的要求并对补偿器的外观进行检查：1)校对产品合格证，阅读安装说明书。2)检查产品安装长度是否符合管网设计要求。3)检查接管尺寸是否符合管网设计要求。(2)按照管道设计图纸核对每个补偿器的型号和安装位置，确保无误。(3)需要进行预变形的补偿器，预变形量按照管道设计图纸要求执行。(4)严禁用补偿器变形的办法来调整管道的安装偏差。(5)安装操作时，严防各种不当的操作方式损伤补偿器。(6)补偿器安装完毕后，按要求拆除运输、固定装置或按安装说明书要求调整限位装置位置。(7)固定支架、导向支架、滑动支架等按设计图纸要求安装完毕、达到设计强度；锚固点、锚固段具有足够的摩擦阻力，安装管道补偿器完毕后，方可进行系统试压。(8)各种型号的补偿器的安装必须按照产品说明书和设计要求进行施工。(9)施工单位应做好补偿器的安装记录。10 试压供热管道工程的管道和设备等均应按设计图纸要求及规范规定进行强度试验(分段试验)和严密性试验(总试压)。强度试验是对管道和焊缝进行的试验，严密性试验是对管道中设备和焊缝进行的总体试验。(1)试压前应具备的条件：D试压范围内的管道安装工程除涂漆、保温外，安装质量符合设计要求及有关规定，且有关材料、设备资料齐全。2)管道各种支架已安装调整完毕，固定支架的混凝土已达到设计强度。3)焊接质量外观检查合格，焊缝无损检验合格。4)试压用的压力表已校验，精度不低于L5级，表的满量程应达到试验压力的L52倍，数量不少于2块，安装在试压泵出口和试验系统末端。5)进行压力试验前，划定工作区，并设标志，无关人员不得进入。6）检查室、地沟有可靠的排水系统，确保被试压管道及设备不被水淹。7）试压方案已征得建设（监理）单位和设计单位审核同意，试压前已对有关人员进行交底。（2）水压试验应符合下列规定：1）管道水压试验以洁净水作为试验介质。2）充水时，应排尽管道及设备中的空气。3）试验时，环境温度不宜低于5C,当环境温度低于5时，应有防冻措施。4）当运行管道与试压管道之间的温度差大于100c时，应采取相应措施，确保运行管道和试压管道的安全。5）对高差较大的管道，应将试验介质的静压计入试验压力中。热水管道的试验压力应为最高点的压力，但最低点的压力不得超过管道及设备的承受压力。（3）管道强度（分段试压）试验1）管道灌水时关闭泄水阀门，打开放气阀门；放气阀门溢水后关闭，此时灌水完毕。2）强度试验前应检查更换泄水阀门的盘根。3）管道强度试验质量标准：见表1-66。（4）管道、设备及附件严密性试验（总试压）1）管道严密性试验时，主干线蝶阀阀门应处于关闭状态；主干线旁通球阀阀门应处于开启状态。2）管道自由端的临时加固装置已安装完成，经设计核算与检查确认安全可靠。3）安全阀、爆破片及仪表元件等已拆除或加盲板隔离，加盲板处有明显的标记作记录，阀门（旁通或球阀）全开，填料密实。4）管道总体试压应在管道、设备等均已安装完毕，固定支架等承受推力的部位达到设计强度后进行,试验压力为工作压力的1.25倍。5）严密性试验（总试压）标准：见表1-66。11 清洗（1）清洗管网及设备符合下列要求：1）清洗方案经相关部门审批。2）水力冲洗进水管的截面积不宜小于被冲洗管截面积的50%,
