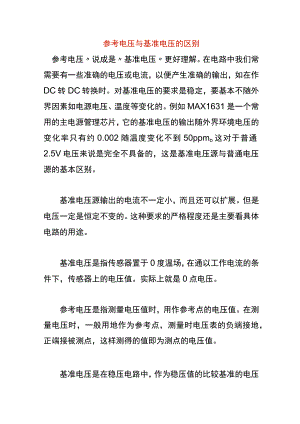

参考电压与基准电压的区别.docx

参考电压与基准电压的区别参考电压说成是基准电压更好理解。在电路中我们常需要有一些准确的电压或电流，以便产生准确的输出，如在作DC转DC转换时。对基准电压的要求是稳定，要基本不随外界因素如电源电压、温度等变化的。例如MAX1631是一个常用的主电源管理芯片，它的基准电压的输出随外界环境电压的变化率只有约0.002随温度变化不到50ppmo这对于普通2.5V电压来说是完全不具备的，这是基准电压源与普通电压源的基本区别。基准电压源输出的电流不一定小，而且还可以扩展。但是电压一定是恒定不变的。这种要求的严格程度还是主要看具体电路的用途。基准电压是指传感器置于0度温场，在通以工作电流的条件下，传感器上的电压值。实际上就是0点电压。参考电压是指测量电压值时，用作参考点的电压值。在测量电压时，一般用地作为参考点，测量时电压表的负端接地，正端接被测点，这样测得的值即为测点的电压值。基准电压是在稳压电路中，作为稳压值的比较基准的电压值。如在30伏直流稳压电路中，基准电压是5v,那么输出直流电压的六分之一是这基准电压。如果输出电压低于或高于30v,那它的六分之一会大于5v,电路会输出讯号送到调整环节，使输出电压回到30vo而参考电压是设定的抽象值电压，它与实际值作比较来判断工作状态是否正常。基准电压和参考电压是没有区别的，这俩一样的，ad转换时的参考电压是内部T行网络的标准电压，参考电压可以认为是你的最高上限电压（不超过电源电压），当信号电压较低时，可以降低参考电压来提高分辨率。改变参考电压后，同样二进制表示的电压值就会不一样,最大的二进制（全1）表示的就是你的参考电压，在计算实际电压时，就需要将参考电压考虑进去。参考电压的稳定性对你的系统性能有很大的影响。基准电压220伏，参考电压是240伏
