混凝土养护28天强度表.docx

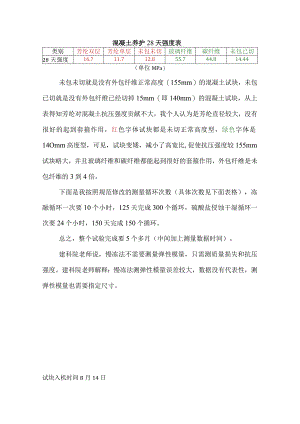

混凝土养护28天强度表类别芳纶双层芳纶单层未包未切玻璃纤维碳纤维未包已切28天强度16.711.712.855.744.814.44（单位MPa）未包未切就是没有外包纤维正常高度（155mm）的混凝土试块，未包已切就是没有外包纤维已经切掉15mm（即140mm）的混凝土试块，从上表得知芳纶对混凝土抗压强度贡献不大，我个人认为是芳纶直径较大，没有很好的起到套箍作用，红色字体试块都是未切正常高度型，绿色字体是14Omm高度型，可见，试块变矮，减小了高宽比,促使抗压强度较155mm试块略大，并且玻璃纤维和碳纤维都能起到很好的套箍作用，外包纤维是未包纤维的3到4倍。下面是我按照规范修改的测量循环次数（具体次数见下面表格），冻融循环一次要10个小时，125天完成300个循环，硫酸盐侵蚀干湿循环一次要24个小时，150天完成150个循环。总之，整个试验完成要5个多月（中间加上测量数据时间）。建科院老师说，慢冻法不需要测量弹性模量，只需测质量损失和抗压强度。建科院老师解释：慢冻法测弹性模量误差较大，数据没有代表性，测弹性模量也需要指定尺寸。试块入机时间8月14日冻融损伤实验数据记录表表一冻融循环次数50100抗压强度Al组弹性模量质量损失a组弹性模量质量损失表二冻融循环次数150200抗压强度A2组弹性模量质量损失az组弹性模量质量损失表三冻融循环次数250300抗压强度A3组弹性模量质量损失aj组弹性模量质量损失硫酸盐侵蚀实验数据记录表表四干湿循环次数1530抗压强度Bl组弹性模量质量损失b组弹性模量质量损失表五干湿循环次数6090抗压强度B2组弹性模量质量损失b2组弹性模量质量损失表六干湿循环次数120150抗压强度B3组弹性模量质量损失b3组弹性模量质量损失
