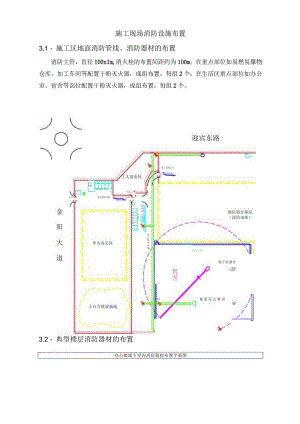

施工现场消防设施布置3.1、 施工区地面消防管线、消防器材的布置消防主管，直径100nIm,消火栓的布置间距约为100m。在重点部位如易燃易爆物仓库、加工车间等配置干粉灭火器，成组布置，每组2个；在生活区重点部位如办公室、宿舍等部位配置干粉灭火器，成组布置，每组2个。迎宾东路胃含地下室部分-2F集团办公裙房 q 一”.书3.2、 典型楼层消防器材的布置办公楼地下室内消防器材布置平面图«eE说明：图示：办公楼地下室消防平面布置图1、办公楼地下室在负二层靠中筒楼梯处脩灭火器（建筑面积：7048.1平米）各布置一组灭火器。办公裙房楼层内消防器材布置平面图办公塔楼楼层内消防器材布置平面图303办公塔楼七十九层消防平面布置图（楼层面积：1221.10平米）图示:的灭火器说明:1、标准层在两处中筒各布置一组灭火器，共布置三层。主体结构、机电、装饰施工期间，主塔楼分别在负二层、十二层设置消防水池和加压泵，沿核心筒设置消防竖管，直径80mm,在每一楼层设置消火栓，取水管径65mm；裙楼不设置消防水池及加压泵，沿楼层管道井设置DN80竖管，每层设消火栓，消防图例说明:接楼梯间照明专线廊 EOF FFE F OF EFF ROF FFF KOF 酒24232221201918171615141312U10987安全隔离变压器 蔺可充电蓄电池 照明灯用允电畜电池TF-2F核心筒楼梯间照明及应急灯布置图1、核心筒楼梯间每层布置两盏照明灯，分置于楼梯间两端休息平台，采用专线供电。2、核心简楼梯间应急照明采用独立的线路和应急照明灯，每层两盏应急照明灯分置于楼梯间两端休息平台,采用可充电蓄电池供电。
