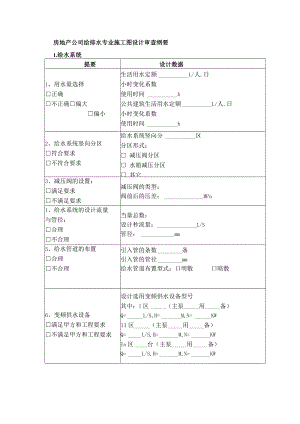

房地产公司给排水专业施工图设计审查纲要1.给水系统提要设计数据1、用水量选择正确不正确偏大偏小生活用水定额L/人.日小时变化系数使用时间h公共建筑生活用水定额L/人.日小时变化系数使用时间h2、给水系统竖向分区符合要求不符合要求给水系统竖向分区分区形式： 减压阀分区 水箱减压分区 其它3、减压阀的设置：满足要求不满足要求减压阀的类型：阀前后的压差：MPa1、给水系统的设计流量与管径：合理不合理当量总数：设计秒流量：L/S管径：mm5、给水管道的布置合理不合理引入管的条数条引入管的管径mm给水管道布置型式：口明敷口暗敷6、变频供水设备满足甲方和工程要求不满足甲方和工程要求设计选用变频供水设备型号其中：I区（主泵用备）Q=L/S,H=M,N=KW11区（主泵用备）Q=L/S,H=M,N=KWIn区台（主泵用备）Q=L/S,H=M,N=KW7、储水池容量、合理不合理储水池容量：日用水量：1、室内给水管管材：满足甲方和工程要求不满足甲方和工程要求系统选用管材： 冷水支管管 热水支管萱 立管管工作压力：MPa 泵房内管管工作压力：MPa9、室外给水管管材：满足甲方和工程要求不满足甲方和工程要求系统选用管材：管工作压力：MPa10、小区水表设置：满足甲方和工程要求不满足甲方和工程要求生活总表口径：nun个数：商业总表口径：mm个数：其它表口径：三个数：11、住宅大、小阳台是否设置给水龙头：是口否12、商铺有否考虑给排水予留口：、有口无13、泵房的安全措施：1、水池有无设置超高水位报警装置：口有口无I、水池有无加装水位仪，水池遥控浮球阀的补水进水管上有无加装二位二通自动电磁阀：口有口无2,排水系统提要设计数据1、排水系统管道的布置合理不合理地下室为人防时排水管布置接户井可接户井可否接入口可以口不可以市政管网和单体排水管网可否合并可以不可以园建排水管网和单体排水管网有无矛盾口有口无检查井的设置：合理不合理口偏多影响美观2、排水管道管径设计排水立管管径设计是否合理合理口不合理排出管管径设计是否合理口合理口不合理3、通气管道布置口合理口不合理可不设专用通气管通气管管径mm4、厨房污水系统：设置隔油池设置气浮设备厨房污水量：M35、地下室集水井的设置合理不合理集水井的尺寸污水泵用备Q=LS,H=M,N=KW消防电梯旁集水井的尺寸污水泵用备Q=LS,H=M,N=KW2、检查口或清扫口的设置合理口不合理7、室内排水管管材：满足甲方和工程要求不满足甲方和工程要求立管选用管材：管工作压力：Mpa转换层横干管选用管材：管工作压力：Mpa8、电房中有无水管穿过：口有口无电房中有水管穿过时采取的措施3.室外消防给水提要设计数据1、室外消防用水量满足要求不满足要求要求q=L/s设计q=L/s2、建筑物周围市政消火栓 满足室外消防用水要求 不满足要求 设计已增设室外市政消火栓个距建筑物最远距离米增设室外消火栓个消火栓口径mm3、给水引入管符合要求不符合要求市政二条给水引入管：1=mm2=mm市政一条给水引入管=mm4、消防水泵接合器符合设置要求不符合设置要求消火栓系统：I区个，DNmmII区个，DNmmHI区个，DNmm自动喷水灭火系统I区个，DNmmII区个，DNnunHI区个，DNnun4.室内消火栓系统提要设计数据1、用水量选择正确口不正确口偏大口偏小设计室内消防用水量设计火灾延续时间L/S小时2、消防系统竖向分区消火栓系统竖向分区符合要求分区形式：不符合要求水箱减压分区减压阀分区其它3、区系统水平干管、立管布置与管径设计合理口不合理4、水泵扬程合理不合理口偏大偏小不需要加压泵设计选用消防加压泵台其中：I区台（用台）Q=LS,H=M,N=KWII区台（用台）Q=LS,H=M,N=KWIII区台（用备）Q=LS,H=M,N=KW5、消火栓栓口压力满足要求不满足要求3、消火栓布置间距，能否保证2股水柱到达符合要求口不符合要求4、消防电梯前室消火栓设置符合要求不符合要求8、高位水箱消防储水量符合要求不符合要求高位水箱消防储水量M3竖向分区系统低区10分钟消防用水措施独立设置消防水箱M3由上区消防水箱供应9、顶层消火栓静水压力符合要求不符合要求口a、无持压措施顶层消火栓静水压力MPa口b、有持压措施持压泵设置位置Q=LS,H=M,N=KW10、管材、阀门工作压力满足要求不满足要求系统选用管材：管阀门工作压力：MPa5.自动喷水灭火系统（湿式系统）提要设计数据1、确定火灾危险等级本工程火灾危险等级属危险等级满足要求口不满足要求2、喷水强度，保护面积，设计喷水强度L/min喷头间距是否是否合理，保护面积m2尺寸标注是否完整最大喷头间距米X米满足要求口不满足要求3、系统用水量设计自动喷水灭火系统消防用水量L/S正确口不正确设计火灾延续时间h偏大口偏小4、自动喷水灭火系统竖自动喷水灭火系统竖向分区向分区分区形式：口水箱减压分区符合要求口不符合要求减压阀分区口其它5、消防加压泵选型设计选用自动喷水消防加压泵台合理口不合理其中：I区台（用备）Q=L/S,H=M,N=KW11区台（用台）Q=L/S,H=M,N=KW6、分区水压及管材、阀门压力是否符合要求，系统选用管材管持压措施是否合理阀门工作压力MPa满足要求系统持压措施：不满足要求4、指示器及信号阀层间划分最多防火分区数个设置层间最多水流指示器配置数个符合要求有否跨防火分区布置信号阀或支管喷头不符合要求口有口否5、加密喷头布置场所是否合理加密喷头设置部位。口合理口不合理加密喷头布置间距m9、喷头动作温度喷头动作温度：符合要求天花吊顶内喷头C不符合要求天花吊顶喷头厨房喷头
