城镇智慧供热系统架构图、数据编码规范、热力入口及热用户系统示意图、验收表.docx

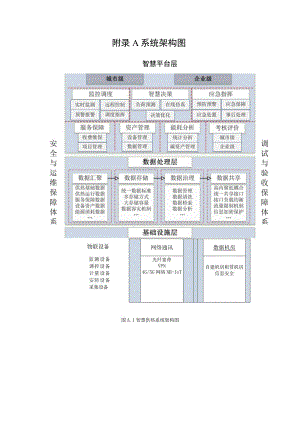

附录A系统架构图智慧平台层安全与运维保障体系调试与验收保障体系物联设备监测设备调控设备计量设备安防设备采集设备网络通讯数据机房光纤宽带VPN4G/5G网络NB-IoT自建机房租赁机房信息安全图A.1智慧供热系统架构图附录B数据编码规范8.1 数据编码规范8.1.1 智慧供热系统数据点位编码应按照层级进行编码，如行政区划代码、供热企业编码、热源、锅炉、热力站、机组、小区、建筑、热力入口、楼层、热用户。8.1.2 行政区划代码应符合中华人民共和国行政区划代码（GBfT2260）的规定。8.1.3 为热源、锅炉、换热站、热力小室、入户热表、末端温度分别制定不同的编码规则，首位字母区分不同子系统，各层级编码规则如下表所示：表B.L1数据编码规范表1234567891011121314151617181920212223242526热源数据R行政区划供热企业热源锅炉数据G行政区划供热企业热源锅炉换热分区数据H行政区划供热企业热源热力站小区热力小室W行政区划供热企业热源热力站小区建筑楼门（热力入口）入户热表S行政区划供热企业热源热力站小区建筑楼门（热力入口）楼层住户末端温度Y行政区划供热企业热源热力站小区建筑楼门（热力入口）楼层住户8.2 物联设备安装规范8.2.1 热源、中继泵站、隔压站、热力站及热网物联设备应按下表设置:表B21物联设备安装推荐标准表设备类型热源中继泵站隔压站热力站热网热力入口户端说明监测设备温度变送器VV压力变送器V流量表tJ/液位传感器/漏损监测设备/调控设备电调阀OOO电磁阀OOOOO/变频器OOO/物联网智能阀/Z能源计量设备热量表7燃气表/智能电表/远传水表/安防设备入侵报警OOO/视频监控OO/出入口控制OOO/采集设备采集控制器7数据通讯终端注：表中符号：“J”为应包括，为宜包括，“口”为可包括，为不涉及。8.3 数据存储标准规范8.3.1 智慧供热数据存储应根据命名规范对供热数据进行分库存储，城市级和企业级数据库命名规则分别如下：1城市级数据库命名规则：行政区划编码_地区编码；2企业级数据库命名规则：行政区划编码一企业编码。8.3.2 智慧供热数据存储时，根据表A确定数据编码，根据设备点位类型及安装位置确定数据点位名称，命名规则为数据编码+数据点位名称。8.3.3 采集的智慧供热数据先作为临时数据保存至缓存数据库中，便于监控系统快速查询展示，并定期（每十分钟、每小时）进行持久化存储，将临时数据转化为持久化数据。表B.3.1临时数据存储规则序号名称备注1点位名称数据点位编码+数据点位名称2点位值3采集时间表B.3.2持久化数据存储规则序号名称备注1点位名称数据点位编码+数据点位名称2数据持久化时间3点位值持久化瞬时点位值快照4数据点位名称根据设备点位类型及安装位置确定5所属子系统编码关联所属热源、换热站、热力入口、末端温度等子系统6所属子系统类别区分热源、换热站、热力入口、末端温度等子系统类别附录C热力人口及热用户系统示意图果K回水管米昵供水管L物联网智能阀（标配内置温度传感器）；2.室温采集器（典型用户或100%覆盖安装）；3.压力传感器（选配）；4.数据通讯终端；5.温度传感器图C.1热力入口系统示意图说明：物联网智能阀标配内置温度传感器，智能阀安装在回水回路，配置的另外一个温度传感器安装在非调节阀安装回路，可选配压力传感器，可在选典型用户安装室温采集器，指导二网回温调控。采暖回水管米暖供水管1物联网智能阀2热量表3数据通讯终端4一室温采集器说明：调节阀自带温度传感器。图C.2分户智能平衡系统示意图附录D智慧供热系统验收表表D.1智慧供热系统验收表系统名称建设单位设计单位监理单位实施单位序号分类验收内容验收记录备注基础性舱收设备安装位置合理，工程实施质量符合设计文件和规范要求。工程实施资料完整、齐全。工程技术资料：工程概况、施工日志、施工过程资料、竣工验收文件资料等资料齐全。工程物资资料：主要设备的合格证书、质量证明文件、安装说明等资料齐全。工程管理资料：设备材料进场记录、设备安装记录、系统试运行记录、工程检查记录等资料齐全。一功能性验收服务器、网络等相关硬件设备性能满足设计要求。软件系统功能满足设计要求，且测试稳定合格、资料齐全。软件平台各项功能满足智慧供热系统管理及设计要求软件经实验测试性能稳定，测试合格报告齐全。软件设计说明书、安装及使用说明书资料完整齐全。系统试运行正常，数据传输准确稳定，时间不少于1个月，试运行记录齐全。验收结论建设单位：（签字、盖章）年月日实施单位：（签字、盖章）年月日
