第8讲数字交换网络.ppt

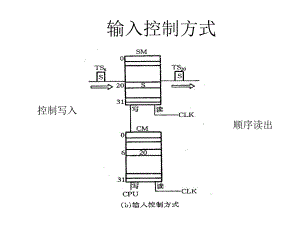

输入控制方式顺序读出控制写入1输出控制2输入控制3.2.3复用和分路、串复用和分路、串并和并并和并串变换串变换1串并变换和并串变换的概念3.2.3复用和分路、串复用和分路、串并和并并和并串变换串变换进行多路复用和串并变换后，将多端PCM的串行信号变成复用总线(HW)上传输的并行信号，并将复用总线(HW)上传输的各时隙的8位并行码按一定顺序重新进行排列，重新排列在总线上的时隙号根据下式计算：复用总线上的时隙号复用总线上的时隙号PCM端数端数xPCM链路时隙号链路时隙号+PCM端号端号3.2.3复用器、分路器的使用复用器、分路器的使用2串、并变换的功能原理3并、串变换电路3.2.4数字交换网络数字交换网络数字交换网络见的类型有TSnT型，STS型和TTT型和TS结合型。一TST数字交换网络TST数字交换网络是一种得到广泛应用的数字交换网络结构，很多程控数字交换系统都采用了这种网络结构，例如AXE10、FETEX-150和5ESS程控数字交换机。1TST数字交换网络的结构2TST交换网络的工作原理初级T接线器采用输入控制方式，即控制写入，顺序读出方式。S接线器采用输出控制方式。次级T接线器采用输出控制方式，即顺序写入，控制读出方式。下一页AB的交换：将A用户的话音信息的PCM编码由交换网络的上行通路HW1的TS5交换至B用户占用的下行通路HW6的TS20，交换网络内部时隙选用ITS10。BA的交换：将B用户的话音信息的PCM编码从交换网络的上行通路的HW6的TS20交换到A用户占用的下行通路的HW1的TS5。其内部时隙ITS的选用一般采用反相法来确定Y=（X+N/2）mod N=（10+32/2）mod 32=26式中Y为反向通路的内部时隙号，X为正向通路的内部时隙号，N为为每帧中的时隙数（即复用度）。TST网络的初、次级T接线器共用控制存储器的问题TST网络初、次级接线器总是采用相反的工作方式，在反向内部时隙的选取采用反相法的时候，初、次级T接线器的控制存储器之间存在一定的关系，初、次级T接线器可共用控制存储器。C M A 1（5）=1 0，CMB1（5）=26；CMA6（20）=26，CMB6（20）=10。（10）2=01010，（26）2=11010。二T接线器集成电路芯片 随着数字交换技术和半导体芯片技术的发展，出现了越来越多的集成电路芯片，可以构成数字交换网络；单个T接线器芯片的交换容量能够完成128128、256256、10241024时隙交换T单元的扩展利用16个256256的T接线器，可以得到一个10241024的T接线器。容量扩展后所需的T单元的数量k的值是按照扩展倍数的平方增长的。k=（扩展后的容量/单个T单元的容量）2（3）TTT型交换网络型交换网络TA、TC采用输出控制方式，TB采用输入控制方式。作业：1设T接线器的输入/输出线的复用度为64，试画出在输出控制方式下将其输入线上TS27传送的信息S交换到输出线的TS53的交换原理图。2设S接线器有8条输入、输出复用线HW1HW8，复用度为32，采用输出控制方式，试画出将输入HW2的TS8输入的内容S交换到输出线的HW7的交换原理图。3.2.5交换网络的阻塞计算一话务基础知识1话务量话务量反映了电话负荷的大小，与呼叫发生强度和平均占用时长有关。呼叫发生强度呼叫发生强度是指单位时间内发生的呼叫次数 平均占用时长平均占用时长是指每个呼叫的平均持续时间呼叫发生强度与平均占用时长的乘积，就是单位时间内的话务量，通常用爱尔兰为单位。用公式表示为：A=S式中，A为话务量强度，为呼叫发生强度，S为平均占用时长。注意：和S必须使用相同的时间单位。【例【例1】：呼叫强度：呼叫强度=1800次次/小时小时呼叫保持时间呼叫保持时间=（1/60）小时）小时/次次解解:话务量话务量=1800次次/小时小时X（1/60）小时）小时/次次=30Erl【例【例2】一组用户在一组用户在1小时内发生小时内发生5次呼叫，次呼叫，每次呼叫的每次呼叫的占用时长都是占用时长都是10分钟，试求这组分钟，试求这组用户的话务量用户的话务量A为多少？为多少？解：解：A=510/60=0.83Erl流入话务量 流入话务量是指送入设备的话务量，即话源产生的话务量，流入话务量反映了设备的负荷。话务量话务量流入话务量和完成话务量流入话务量和完成话务量 严格的说通信网的话务量可分为流入话务量、完成话务量和损失话务量。三严格的说通信网的话务量可分为流入话务量、完成话务量和损失话务量。三者之间的关系是：者之间的关系是：流入话务量流入话务量=完成话务量完成话务量+损失话务量损失话务量 其中流入话务量是指话源产生的话务量；完成话务量是指交换设备完成接续其中流入话务量是指话源产生的话务量；完成话务量是指交换设备完成接续的话务量；损失话务量是指呼叫接续不成功的话务量。的话务量；损失话务量是指呼叫接续不成功的话务量。完成话务量与流入话务量之比反映的是网络接通率，损失话务量与流入话务完成话务量与流入话务量之比反映的是网络接通率，损失话务量与流入话务量之比反映的是呼损。量之比反映的是呼损。完成话务量完成话务量有以下3个等价的定义：n一组设备（例如一群中继线）的完成话务量在数值上等于这组设备的平均同时占用数。n一组设备的完成话务量在数值上等于单位时间内这组设备中各个设备占用时间的总和。n一组设备的完成话务量在数值上等于这组设备在一个平均占用时长内的平均占用次数。数字交换网络的空分等效1 T接线器的空分等效 具有n个输入时隙和n个输出时隙的T接线器可等效为一个nn的交换器。2S接线器的空分等效具有n条输入线、m条输出线且复用度为k的S接线器可等效为k个nm的交换器。3无阻塞网络单级无阻塞网络单级的nn网络显然是无任何内部阻塞的交换网络。Yn2三级CLOS无阻塞网络一时/空结合的交换单元T/S 时/空结合的交换单元T/S能同时完成两种基本的接线器T接线器和S接线器所完成的的功能。其典型代表是S12系统中采用的数字交换单元DSE。全分散控制方式的交换机的典型代表是S1240交换机1DSE的基本功能和组成 每个DSE是具有8片“双交换端口”的VLSI，每片“双交换端口”上有两个交换端口，即每个DSE由16个双向交换端口组成。2 DSE的工作原理的工作原理 下面以RX5的信道（时隙）CH12的信息S交换到发送端口TX8的CH18为例来说明DSE的工作原理。
