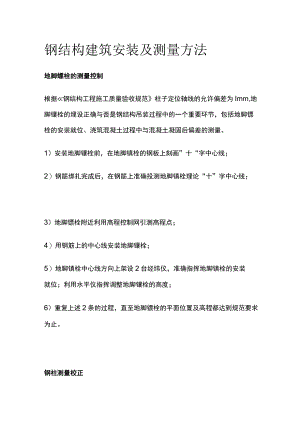

钢结构建筑安装及测量方法.docx

钢结构建筑安装及测量方法地脚螺栓的测量控制根据钢结构工程施工质量验收规范柱子定位轴线的允许偏差为Imm,地脚镶栓的埋设正确与否是钢结构吊装过程中的一个重要环节，包括地脚镖栓的安装就位、浇筑混凝土过程中与混凝土凝固后偏差的测量。1）安装地脚镶栓前，在地脚镇栓的钢板上刻画”十“字中心线；2）钢筋绑扎完成后，在钢筋上准确投测地脚镇栓理论“十”字中心线；3）地脚镖栓附近利用高程控制网引测高程点；4）用钢筋上的中心线安装地脚镶栓；5）地脚镇栓中心线方向上架设2台经纬仪，准确指挥地脚镇栓的安装就位；利用水平仪指挥调整地脚镶栓的高度；6）重复上述2条的过程，直至地脚镖栓的平面位置及高程都达到规范要求为止。钢柱测量校正1 .经纬仪校正法测量校正时，用两台经纬仪分别架设在钢柱纵横轴附近，但偏离的角度不应大于15度。离柱的距离约为L5倍柱长。校正时先瞄准柱子下部的控制线，经纬仪照准部固定后，再仰视柱顶部控制线；如果重合，则表示这个柱子在这个方向上就是竖直的，如果不重合，应进行调整，直到相互垂直的两个方向都符合要求为止。首根钢柱就位时除了要校正垂直度外，还要对柱底的标高进行调整，通过调整柱底的螺母对首根柱的高程进行调整，保证钢梁的准确就位。用缆风绳校正钢柱时，在松开缆风绳时，柱子能保持0位移状态，才能算校正完毕。如果缆风绳的力量很大，柱子就有很大的安装内力，松开缆风绳。柱子的位置就会发生变化，这样也会使结构产生较大的变化，此时不能算校正完毕。2 .空间后方交会技术由于施工现场条件的限制，在作业层施工作业时,可能会出现以下问题：现场控制点无法通视，已知点上无法架设仪器，视线较长时间遮挡，为解决以上问题采用空间后方交会技术，把全站仪架设在通视良好的位置,利用后方交会法交会出仪器中心坐标,然后利用坐标数据进行放样。钢梁安装测控当钢柱校测完毕后，下一道工序吊装钢梁。在安装主梁前，根据焊接收缩量预留焊接变形值，预留的变形值应作书面记录。如果柱子安装时垂直度达到了，那就在安装和校正钢梁时，再把柱子撑开，留出接头焊接收缩量，这时柱子产生的内力，在焊接完成和收缩后也就自动消失。梁和钢柱之间用高强螺栓连接，由于柱与柱之间的主梁截面大、刚度也大，在安装柱和柱之间的主梁时，将会影响钢柱的垂直度，因此需要进一步对柱子进行跟踪校正；对主梁联系的隔跨甚至隔两跨以上的柱子也要一起监测，只有采取这样的措施，柱子的安装质量才有保证。当高强螺栓紧固完成后，对这一片区的钢柱再次进行整体观测，并做好记录，根据记录的偏差值大小及偏差方向，决定对焊前偏差是否还需要进行局部尺寸调整以及确定焊接顺序、焊接方向、焊接收缩的倾斜预留量，然后交付焊接班组进行施焊。高强螺栓终拧之后，下一道工序焊接，焊接时焊接缝将会收缩。因此在焊接完成以后必须再一次对该片区的钢柱、钢梁再次复测,并做好记录,校测后所记录的测量数据，进行整理，作为下一层钢柱吊装校正及焊接的预控数据。
