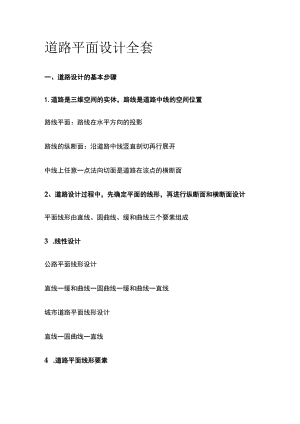

道路平面设计全套.docx

道路平面设计全套一、道路设计的基本步骤1.道路是三维空间的实体，路线是道路中线的空间位置路线平面：路线在水平方向的投影路线的纵断面：沿道路中线竖直剖切再行展开中线上任意一点法向切面是道路在该点的横断面2、道路设计过程中，先确定平面的线形，再进行纵断面和横断面设计平面线形由直线、圆曲线、缓和曲线三个要素组成3 .线性设计公路平面线形设计直线一缓和曲线一圆曲线一缓和曲线一直线城市道路平面线形设计直线一圆曲线一直线4 .道路平面线形要素行驶中汽车的导向轮与车身纵轴之间的关系-汽车行驶轨迹角度为零一曲率为零一直线角度为常数一曲率为常数一圆曲线角度为变数一曲率为变数一缓和曲线现代道路平面线形正是由上述三种基本线形构成的，称为平面线形三要素。二、直线1 .优点线形直捷，布设方便，行车视距良好，行车平稳2、缺点不能适应地形变化，不便于避让障碍，直线过长容易使驾驶员产生麻痹而放松警惕，发生行车事故，夜间行车时，对向行车灯光眩目不利安全(一)直线运用1、直线的最大长度在城镇及附近或其它景色有变化的地点，大于20V是可以接受的，在景色单调的地点最好控在在20V以内2 .直线的最小长度当V60kmh时，同向曲线的直线最小长度为6V,反向曲线的最小长度不小于2V3、注意的问题长直线或长下坡尽头的平曲线，必须采取设置标志、增加路面抗滑能力等安全措施长直线上坡不宜过长，直线上的纵坡一般应小于3%长直线应与大半径凹曲线配合为宜（二）采用长直线线形应注意的问题1 .长直线宜与大半径凹竖曲线组合使用2 .避免断背曲线三.圆曲线1、优点布设方便,能很好地适应地形,避让障碍,与地形配合得当可获得圆滑、舒顺、美观的路线，又能降低工程造价使行车景观不断变化，使驾驶员保持适度的警惕，增加行车安全性，也可起到诱导行车视线的作用2注意的问题半径不可过小而影响行车安全（一）圆曲线的平面布设1、圆曲线上技术代号JD-交点（转角点）ZY一直圆（圆曲线起点）QZ一曲中（圆曲线中点）YZ一圆直（圆曲线终点）（二）圆曲线的几何要素及主点桩号里程计算1、几何要素2 .曲线主点桩号里程计算3 .曲线主点桩计算校核（三）圆曲线半径1、汽车在圆曲线路段行驶时会产生离心力F2.曲线半径指标（四）横向力系数的取值1.意义横向力系数表示单位车重所受到的横向力（离心力）其值越大对行车越不利2、取值大小的决定因素行车安全：确保行车不产生横向滑移操作方便、行车经济行车平稳、舒适3、取值一般取为控制值（五）公路圆曲线最小半径1.三种平曲线最小半径一般最小半径：通常情况下推荐采用的最小半径值极限最小半径能保证按设计速度行驶的车辆安全行驶的最小半径不设超高最小半径当路线的半径大到一定值时，即使汽车在曲线的外侧时，也能获得足够的安全性和很好的舒适性四.缓和曲线1.定义在直线与圆曲线、圆曲线与圆曲线之间设置的曲率连续变化的曲线2、特点易于适应地形，能很好地与汽车行驶轨迹相适应，使线形连续、美观,但缓和曲线计算、布设较繁琐(一)缓和曲线的性质路线设计符合汽车转弯时的行驶轨迹，插入缓和曲线，使整条曲线的曲率形成一个连续变化的过程。汽车以等速转弯时，行驶轨迹曲线上任意一点所对应的曲率半径与行驶的距离(弧长)成反比，这一行驶轨迹特性正好与数学上回旋线方程性质相同。回旋线作为缓和曲线（二）带缓和曲线的平曲线平面布设
