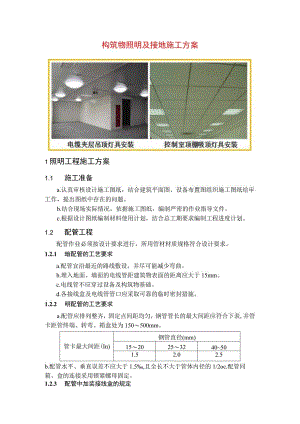

构筑物照明及接地施工方案.docx

构筑物照明及接地施工方案1照明工程施工方案1.1 施工准备a.认真审核设计施工图纸，结合建筑平面图、设备布置图组织施工图纸绘审工作，提出图纸中存在的问题。b.结合现场实际情况，依据施工图纸，编制严密的作业指导文件。c.根据设计图纸编制材料使用计划，结合总工期要求编制工程进度计划。1.2 配管工程配管作业必须按设计要求进行，所用管材材质规格符合设计要求。1.2.1 暗配管的工艺要求a.配管宜沿最近的路线敷设，并尽可能减少弯曲。b.埋入地面、墙面的电线管距建筑物表面的距离应大于15mm。c.电线管不应穿过设备及构筑物基础。d.各接线盒及电线管管口应采取可靠的临时密封措施。1.2.2 明配管的工艺要求a.配管应排列整齐，固定点间距均匀，钢管管长的最大间距应符合下表,并管卡距管终端、转弯、箱盒处为150500mm。管卡最大间距(In)钢管直径(mm)1520253240501.52.02.5b.配管水平、垂直误差不应大于1.5,且全长不大于管体内径的1/2oc.配管同箱、盒的连接采用锁紧螺母固定。1.2.3 配管中加装接线盒的规定配管工作中遇下列情况之一时，中间应加装接线盒。a.管长度每超过30m,无弯曲时；b.管长度每超过20m,有一个弯曲时；c.管长度每超过15m,有两个弯曲；d.管长度每超过8m,有三个弯曲；1.2.4 管体鸾制时的工艺要求a.管体弯曲半径的要求应符合规程、规范要求。b.管体弯曲工艺的要求应符合规程、规范要求。1.2.5 管体连接时的工艺要求a.采用螺纹连接时，管端螺纹长度不应小于管接头长度的1/2。b.采用套管连接时，套管长度应是管外径的1.53倍。c,管与管对口处应正直，并位于连接管的中心，管口处平整光滑。1.3 管内配线工程所用导线的材质、规格、电压等级必须符合设计要求，并不得低于500V,工作中应遵照以下要求。a.管内穿线工作宜在建筑物抹灰、粉刷及地面工程结束后进行，穿线前应将电线保护管内的积水、杂物清除干净。b.不同回路，不同电压等级、交流与直流的导线，不得穿在同一根管内。c.同类照明的几个回路可穿入同一根管内，但导线根数不可超过8根。d.同一交流回路的导线应穿在同一根管内。e.导线在管内不应有接头和扭结，接头必须作在接线盒内。f.穿入管内导线的总截面积，不得大于管内截面的40%og.导线的连接应符合下列要求1）当设计无要求时，导线应采用焊接、压接或套管连接。2）导线与设备、器具的连接应符合以下规定 截面为IOmm2及以下的单股铜、铅芯线可直接与设备、器具的端子连接。 截面为2.5mm?及以下的单股铜芯线应先拧紧搪锡或压接端子后，再与设备、器具的端子连接。 多股铝芯线和截面大于2.5m?的多股铜芯线的终端，除设备自带插接式端子外，应焊接或压接端子后再与设备、器具的端子连接。3）锡焊连接的焊缝应饱满，表面光滑，焊剂应无腐蚀性。4）导线压板或其它专用夹具，应与导线线芯规格相匹配，紧固件应拧紧到位。5）剖切导线绝缘层时，不应损伤线芯，芯线连接后，绝缘带应包缠均匀紧密，其绝缘强度不低于导线原绝缘强度。h.配线工程施工后，应进行各回路绝缘检查，并作好记录。i.电线导管、电缆导管和线槽敷设安装室内质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1金属导管的连接金属导管严禁对口熔焊连接；镀锌和壁厚不大于2mm的钢导管不得套管熔焊连接观察检查2金属导管和线槽金属的导管和线槽必须接地(PE)或接零(PEN)可靠，并符合下列规定：(1)镀锌钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm2o(2)当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线。(3)金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长至少有2处与接地(PE)或接零(PEN)干线连接。(4)非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接的两端不跨接接地线，但连接板两端至少有2个防松螺帽或防松垫圈的连接固定螺栓观察、手扳检查3防爆导管连接防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应严密观察检查4绝缘导管在砌体上剔槽埋设应采用强度等级不小于MlO的水泥砂浆抹面保护，保护层厚度大于15mm观察检查般项1电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，同时应符合现行标准的规定观察、钢尺检查目2金属导管防腐处理金属导管内外壁应进行防腐处理；埋设于混凝土内的导管内壁应进行防腐处理，外壁可不做防腐处理观察检查3室内进入落地式柜、台、箱、盘内的导管管口高度应高出柜、台、箱、盘的基础面50mm80mm观察、钢尺检查4暗配的导管埋设深度、明配导管的固定暗配导管埋设深度与建筑物、构筑物表面的距离不应小于15mm；明配导管应排列整齐，固定点间距均匀、安装牢固；在终端、弯头中点或柜、台、箱、盘等边缘15Omm50Omm距离内设有管卡，中间直线段管卡间的最大距离应符合现行标准的规定观察、钢尺、手扳检查5线槽固定及外观检S线槽应安装牢固，无扭曲变形，紧固件的螺母应在线槽外侧观察、手扳检查6防爆导管敷设(1)导管间及与灯具、开关、线盒等的螺纹连接处紧固，除设计有特殊要求外，连接处不跨接接地线，在螺纹上涂以电力复合酯或导电性防锈酯。观察、手扳检查7绝缘导管敷设(1)管口平整、光滑；管与盒(箱)等器件采用插入法连接时，连接处结合面涂专用胶合剂，接口牢固密封。(2)直埋于地下或楼板间的刚性绝缘导管，在穿出地面或楼板易受机械损伤的一段采取保护措施。(3)当设计无要求时，埋设在墙内或混凝土内的绝缘导管采用中型以上的导管。观察检查8金属、非金属柔性导管(1)刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程中不大于0.8m,在照明工程中不大于1.2m。(2)可挠金属管或其他柔性导管与观察、钢尺、手扳检S9导管和线槽在建筑物变形缝处的处理应设补偿装置观察检查1.4 照明器具安装照明器具按设计要求进行选型，所用器具、设备必须符合设计要求。1.4.1 照明器具安装前，建筑工程应符合下列要求a.对灯具安装有妨碍的模板、脚手架已拆除。b.顶棚、墙面等的抹灰工作已完成，地面清理工作结束。c.对照明器具安装有影响的装饰工程已具备照明器具的安装条件。1.4.2 照明灯具安装a.灯具应配件齐全，无破损、变形、油漆无剥落。b.灯具内部配线最小不得小于0.5廊2的铜芯线。c.灯具不得直接安装在可燃构件上,灯具表面高温部位靠近可燃物时应采取隔热、散热措施。d.螺口灯头的灯具相线必须接在中心触点的端子上，零线接在螺纹的端子上。灯头的绝缘外壳不应有破损和漏电。e.灯具的安装应符合下列要求D白炽灯泡的吸顶灯具，灯泡不应紧贴灯罩，灯泡与木台间距应不小于5mmO2）吊杆灯具钢管内径不应小于10mm,壁厚不应小于1.5mm。3）吊链灯具的灯线不应受拉力，灯线应与吊链编叉在一起。4）软线吊灯的软线两端应作保护扣，两端芯线应搪锡。5）同一室内或场所成排安装的灯具，其中心线偏差应不大于5mm。6）日光灯、高压汞灯、钠灯及其附件应配套使用。7）灯具固定应牢固可靠，每个灯具固定用的螺钉或螺栓不应小于2个。f.应急照明灯和疏散指示灯应有明显标志。g.金属卤化物灯的安装应执行以下特殊要求：D灯具安装高度宜大于5m,导线应经接线柱与灯具连接，且不得靠近灯具表面。2）灯管必须与触发器和限流器配套使用。h.嵌入顶棚内灯具安装应执行以下特别要求：1）灯具应固定在专设的框架上，灯具的边框应紧贴顶棚面。2）开启式日光灯具，灯管排列整齐，器件无扭曲变形。3）灯具安装工作必须同装饰工作紧密配合。1.4.3 照明开关安装照明开关应采用同一系列的产品，各处通、断位置一致，操作灵活，接触可靠。b.开关的安装位置应明显并便于操作，室内距门框的距离宜为0.15-0.2m。开关距地高度一致，在设计无要求时统一为L3m。c,同一室内开关安装高度差不大于5mm,相邻开关不大于InmUd.开关面板应端正，并紧贴墙面，相线必须经开关控制。1.4.4 插座安装a.插座安装标高应符合设计，同一-场所安装高度应一致，同一室内高差小于5mm,并列安装的插座高度差应小于Inimob.暗装的插座应采用专用盒，且盒四周不应有空隙，盖板应端正，紧贴墙面。c.在潮湿场所应采用防水防溅插座。d.插座的接线应符合下列要求：1)单相两孔插座面对插座的右孔或上孔接相线，左孔或下孔接零线。2)单相三孔插座面对插座的右孔接相线，左孔接零线，上孔接PE线。3)三相四孔，三相五孔插座接地线、接零线均应接在上孔。e.交直流及不同电压等级的插座必须有明显的标识。f.开关、插座、风扇安装质量标准和检验方法类别序检查项目质量标准单位检验方法及器具主控项目1插座接线(1)单相两孔插座,面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接。(2)单相三孔、三相四孔及三相五孔插座接地(PE)或接零(PEN)线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座，接线的相序一致。(3)接地(PE)或接零(PEN)线在插座间不串联连接观察检查主控项S2交流、直流或不同电压等级在同一场所的插座当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，且必须选择不同结构、不同规格和不能互换的插座；配套的插头应按交流、直流或不同电压等级区别使用观察检查3特殊情况下的插座安装(1)当接插有触电危险家用电器的电源时，采用能断开电源的带开关插座，开关断开相线。(2)潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度不低于1.5m观察、钢尺检查4照明开关安装(1)同一建筑、构筑物的开关采用同一系列的产品，开关的通断位置一致，操作灵活、接触可靠。(2)相线经开关控制，民用住宅无软线引至床边的床头开关观察、试操作检查5吊扇的安装高度、挂钩选用和吊扇的组装及试运转(1)吊扇挂钩安装牢固，吊扇挂钩的直径不小于吊扇挂销直径，且不小于8mm：有防振橡胶垫；挂销的防松零件齐全、可靠。(2)吊扇扇叶距地高度不小于2.5mo(3)吊扇组装不改变扇叶角度，扇叶固定螺栓、防松零件等齐全。(4)吊杆间、吊杆与电动机间螺纹连接，啮合长度不小于20mm,且防松零件齐全、紧固。观察、钢尺、试操作检查6壁扇安装（1）壁扇底座采用尼龙塞或膨胀螺栓固定；尼龙塞或膨胀螺栓的数量不少于2个，且直径不小于8mm。固定牢固、可靠。（2）壁扇防护罩扣紧、固定可靠，当运转时扇叶和防护罩无明显颤动和异常声响观察、钢尺、试操作检查般项目1插座安装和外观检查应符合标准的规定观察、钢尺检查2照明开关的安装位置、控制顺序（1）开关安装位置便于操作，开关边缘距门框边缘的距离为O.15
