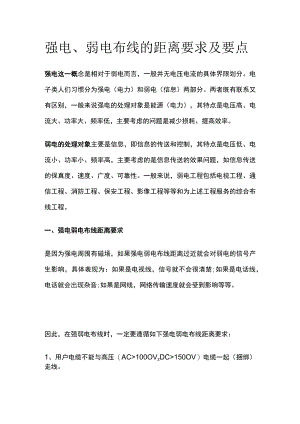

强电、弱电布线的距离要求及要点强电这一概念是相对于弱电而言，一般并无电压电流的具体界限划分。电子类人们习惯分为强电（电力）和弱电（信息）两部分。两者既有联系又有区别，一般来说强电的处理对象是能源（电力），其特点是电压高、电流大、功率大、频率低，主要考虑的问题是减少损耗、提高效率。弱电的处理对象主要是信息，即信息的传送和控制，其特点是电压低、电流小、功率小、频率高，主要考虑的是信息传送的效果问题，如信息传送的保真度、速度、广度、可靠性。一般来说，弱电工程包括电视工程、通信工程、消防工程、保安工程、影像工程等等和为上述工程服务的综合布线工程。一、强电弱电布线距离要求是因为强电周围有磁场，如果强电弱电布线距离过近就会对弱电的信号产生影响，具体表现为：如果是电视线，信号就不会很清楚;如果是电话线，电话就会出现杂音;如果是网线，网络传输速度就会受到影响等等。因此，在强弱电布线时，一定要遵循如下强电弱电布线距离要求：1、用户电缆不能与高压（AC>100OVzDC>150OV）电缆一起（捆绑）走线。通信电缆的终端与高压电缆的终端最小间隔450mm2、用户电缆一般情况下避免与低压（AC<><>3、用户电缆可以允许与超低压（AC<><>4、用户电缆应与一些有害设备（诸如:避雷器、腐蚀性流体、温度超过60。C的物体等等）分隔，且其间距不得少于150mm。二.强电对弱电的干扰电网运行正常时，在不发生单相接地故障的情况下，一般是不存在强电对弱电造成的电磁干扰问题。但是当电网运行中发生单相接地故障时,不同的中性点接地方式电网，对弱电系统的电磁干扰程度就会有明显的不同，这表明电网中性点接地方式与其对通讯系统造成的干扰有着密切的关联。电网运行中若发生单相接地故障时，在接地点必将产生较大接地电流,该电流通过电磁耦合，静电耦合，地中电流传导等形式对通讯系统造成干扰，且干扰程度随接地电流的大小而变化。它的主要表现形式为：音频干扰、工频干扰、接触干扰和纵向电势等。电网发生单相接地故障时，若电力线与通讯线存在平行走向时，电磁耦合产生的感应电压会对平行走向通讯系统造成干扰影响；或当电力线导线一相、两相断线后直接搭在通讯线上时，通过导线接触从而对通讯系统造成干扰；或电网运行中发生中性点位移而产生较大位移电压，通过电容耦合而对通讯系统造成干扰影响。强电对弱电造成干扰危害表现为：轻者影响质量,电话回路中杂音增大,信息失真和误码率增多等；重者则危及通讯设备和人身安全。如通讯设备绝缘击穿，机房着火，人员伤亡以及导航指挥信号错乱或误动而导致失误发生事故等。三、强电弱电布线注意事项1.电路设计布线阶段，根据强电在上，弱电在下，横平竖直的原则进行，能避免施工时发生交叉，影响使用、美观。2、各个线路的开槽深度要一致,以所用管道直径为准，增加IOmmo3、在选择电路配线时，需要注意电线能允许通过的最大电流，避免用电设备功率过大导致发热、短路等。通常照明、插座采用2.5mm2,空调电路采用4mm2o4、暗线铺设需要配置阻燃PVC管，电线的长度达到15m以上或者布线时有2个以上拐弯时，需要增加拉线盒。5、把PVC管铺设好才统一进行布线，将相同回路的电线置于同一管道中总数量最好不要超过8根周线总截面积要低于管道截面积的40%。6、强电与弱电不穿入同一管道中，分开布线，电源线插座与电视线等弱电插座的距离应该大于500mmo7、电线要与家中的暖气管道、热水管道、煤气管道距离要在300mm以上，较差距离大于100mm。8、电源插座要注意左边是接零线，右边是接相线，三孔上方接地线。9、有安装吊灯且重量在3kg以上的，需要在吊顶中装后置埋件，再进行吊灯安装。10、同个空间内的电源、电话、电视等插座面板高度应该一致，相差不大于5mmoIL每个插座的高度要根据情况改变，电源插座最好是300mm,平开关板距离地面最好是1300mm,空调插座距离地面1900mm,厨房的最好95Omm,洗衣机用的是100Omm,电视机65Ommo12、电线与电线之间对地电阻要大于0.5M。13、强电弱电应该有单独的配电箱，有漏电保护器。14、安装开关，面板，插座及灯具后要注意清洁，最好是在最后一次涂乳胶漆之前安装。
