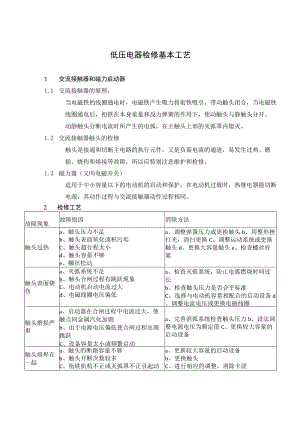

低压电器检修基本工艺1 交流接触器和磁力启动器1.1 交流接触器的原理：当电磁铁的线圈通电时，电磁铁产生吸力将衔铁吸引，带动触头闭合，当电磁铁线圈通电后，衔铁在本身重量和反力弹簧的作用下，使动触头与静触头分开。动静触头分断电流时所产生的电弧，在主触头上部的灭弧罩内熄灭。1.2 交流接触器触头的检修触头是接通和切断主电路的执行元件，又是负荷电流的通道，易发生过热、磨损、烧伤和熔接等故障，所以应特别注意维护和检修。1.3 磁力器（又叫电磁开关）适用于中小容量以下的电动机的启动和保护，在电动机过载时，热继电器能切断电源，其动作过程与交流接触器动作过程相同。2检修工艺故障现象故障原因消除方法触头过热a、触头压力不足b、触头表面氧化或积污垢C、触头超行程太小d、触头容量不够e、螺丝松动a、调整弹簧压力或更换触头b、用整形挫打光，清扫更换C、调整运动系统或更换触头d、更换大容量触头e、检查螺丝拧紧触头表面烧伤a、灭弧系统不足b、触头合闸过程有跳跃现象C、电动机启动电流过大d、电磁线圈电压偏低a、检查灭弧系统，防止电弧燃烧时间过长b、检查触头压力是否合乎标准C、选择与电动机容量相配合的启动设备d、调整电流电压或更换电磁线圈触头磨损严重a、启动器在合闸过程中电流过大，使触点间金属汽化加剧b、由于电源电压偏低使合闸过程出现跳跃C、设备容量太小或频繁启动a、完善消弧系统检查触头压力b、设法调整电源电压为额定值C、更换较大容量的启动设备触头熔焊在一起a、触头的断路容量不够b、触头开断次数较多C、衔铁机构不正或灭弧罩不正引起动a、更换较大容量的启动设备b、更换触头C、进行相应的调整，消除卡涩作机构卡涩衔铁噪音大a、衔铁和铁芯接触端面不良b、磁系统铁芯位置倾斜C、短路环断裂（交流）d、弹簧的反力过大e、电源电压低f、衔铁头各部螺丝松动a、检查铁芯和接触面，消除污垢、杂质、铁锈等b、调整磁系统的机械部分C、焊接或更换短路环d、调整弹簧压力e、调整提高压力f、检查全部螺丝并拧紧衔铁吸不上a、电磁线圈断线或烧伤b、衔铁或可动部分被卡住C、转轴生锈或倾斜a、修理或更换线圈b、调整消除障碍C、去锈、上润滑脂或调换配件接触器动作缓慢a、铁芯极面间隙过大b、底部向外（或内）倾斜a、调整机械部分，减小间隙b、电器应垂直装好或调整到垂直位置断电时衔铁落不下来a、触头弹簧压力过小b、底版上部向内倾斜C、衔铁或机械部分被卡住d、衔铁被油污或锈粘住e、触头熔焊在一起f、有剩磁a、调整弹簧压力b、电器应垂直安装或调整到垂直位置C、调整消除障碍d、清除干净e、更换触头t更换铁芯线圈过热或烧损a、弹簧反力过大b、衔铁吸不上（交流）C、电源电压过高d、线圈匝间短路e、线圈内部受潮f、线圈由于机械裸伤或附有导电尘埃而部分短路g、衔铁机构不正，有卡涩现象，频繁操作a、调整弹簧压力b、消除方法前面已叙述C、应调整到线圈额定电压d、更换线圈C、应进行干燥3更换线圈并保证清洁g、检查衔铁机构消除卡涩现象热继电器动作不灵a、双金属选配不当b、弹簧质量不好或折断c、绝缘连片断裂d、扣板在轴上不灵活a、按接负荷电流选择b、更换弹簧C、更换连片d、进行检查调整热偶误动作a、敷设地点温度偏高b、双金属选配不当c、刻度不准确a、加强室内通风、选择容量较大一级的双金属片b、重新按负荷电流选配C、核实后重新调节和校验热偶复位不动作a、双金属片冷却较慢b、机械部分断裂磨损或有尘埃污垢a、待双金属片冷却后再按复位按钮，使主钩复位b、根据实际情况进行更换或清扫热偶不动作a、热元件烧断或脱焊b、电流整定值偏大a、检查核实重新更换热继电器b、检查调整到额定值触头过热a,触头压力不够a.调整触头压力，更换弹簧b.触头表面氧化或有杂质C.触头容量不够b.对触头表面进行打磨，用四氧化碳清洗油垢C.更换触头触头烧毛a.灭弧时间长b.触头跳动a.检查灭弧装置b.检查调整弹簧压力，并将烧毛用锲刀锂平整触头熔焊a.触头间弹簧压力不够b.触头通过电流过大a.调整弹簧压力b.更换容量大的自动空气开关触头磨损a.启动频繁b.使用时间长更换新触头灭弧罩受潮环境潮湿设法烘干灭弧罩炭化石棉表面烧焦，形成碳质导体用铿刀或小刀除去烧焦处，严重的应更换灭弧罩损坏搬运拆装或使用不当用环氧树脂黏结，严重的应更换弧角脱落撞坏或烧坏更换新弧角2.1热,侬电器的动作特性序号额定电流倍数动作时间起始条件周围空气温度11.05>2h冷态开始21.2>2h热态开始+2031.5<2minle63A2.2接触器触头的初压力终压力型号主触头终压力(kg)主触头初压力(Kg)辅助触头终压力(Kg)CJlO-50.20.240.16-0.200.1170.143CJlO-IO0.450.550.360.440.1080.14CJlO-200.855-1.0450.72-0.880.108-0.132CJlO-402.432.430.1140.176CJlO-6033.82.73.30.1440.176CJlO-1503自动空气开关检修自动空气开关适用于交流电压380V或直流电压为440V在正常条件下不频繁操作的电气装置，当电路过载、短路及失压时，它能自动地分断电路,它的主要结构直接手柄操作带自由脱扣器的操作机构<电磁铁操作电动机操作自动空气开关触头：主触头、辅助触头、灭弧触头过流脱扣器脱扣器J分励脱扣器失压脱扣器辅助开关：触头数量一般为三常开三常闭3.1触头开距和压力应按下表规定的数值，并按主触头、副触头、灭弧触头的次序进行调整。触头的开距和压力名称触头处压力(Kg)触头终压力(Kg)触头断开距离(mm)型号DW10100015002500弧触头副触头主触头8104.55.516.5-2013.516.581025-305560>5>2名称触头处压力(Kg)触头终压力(Kg)触头开断距离(mm)型号主触头弧触头主触头弧触头DWlO-2006.58101224-28DWlO-400734146.583640DWlO-600734146.583640断路器型号触头终压力X9.8N触头间开距（mm）程触头超DW15200215，18DW154002154-4.5DW156302152184-4.52184-4.5
