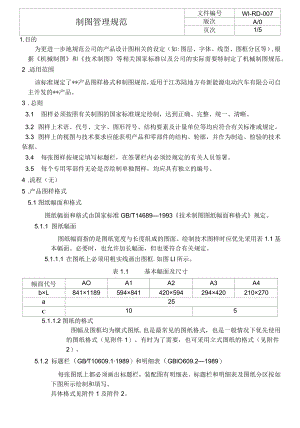

制图管理规范文件编号WI-RD-007版次A/0页次1/51.目的为更进一步地规范公司的产品设计图相关的设定（如:图层、字体、线型、图框分区等）,根据机械制图和技术制图等相关国家标准以及公司的实际需要特制定了机械制图规范。2 .适用范围该标准规定了*产品图样格式和制图规范，适用于江苏陆地方舟新能源电动汽车有限公司自主开发的*产品。3 .总则3.1 图样必须按照有关制图的国家标准规定绘制，达到正确、完整、统一、清晰。3.2 图样上术语、代号、文字、图形符号、结构要素及计量单位等均应符合有关标准或规定。3.3 图样上的视图与技术要求应能表明产品和零部件的结构、轮廓，并作为制造、检验的技术依据。3.4 每张图样按规定填写标题栏，在签署栏内必须经规定的有关人员签署。3.5 每个专用零部件无论是否绘制单独图样，均应具有独立的编号。4 .流程（无）5 .产品图样格式5.1 图纸幅面和格式图纸幅面和格式由国家标准GB/T146891993技术制图图纸幅面和格式规定。5.1.1 图纸幅面图纸幅面指的是图纸宽度与长度组成的图面。绘制技术图样时应优先采用表1.1基本幅面。必要时，也允许加长幅面，但也要符合有关规定。5.1.1.1 在图纸上必须用粗实线画出图框.如图Ll所示。表1.1基本幅面及尺寸幅面代号AOA1A2A3A4b×L841×1189594×841420×594294×420210×270a25C1055.1.1.2图纸的格式图幅及图框均为横式图纸.也是最常见的图纸格式，也是一般情况下优先使用的图纸格式（见附件1）。有时为了需要，也可采用立式图纸的格式（见附件2）。5.1.2 标题栏（GBT10609.11989）和明细表（GBlO609.21989）每张图纸上都必须画出标题栏，装配图有明细表。标题栏和明细表及图纸分区按如下图所示绘制和填写。具体格式见附件1及附件2。6制图基本要求1.1 视图1.1.1 图样应采用正投影法绘制，并优先采用第一角画法。1.1.2 基本视图、向视图、局部视图、斜视图的基本表示法见GB/T17451和GB/T4458.1。1.1.3 剖视图和断面图的基本表示法见GB/T17452和GB/T4458.6o1.1.4 图样中各种剖面符号及画法见GB/T4457.5o1.2 比例：图样的绘图比例及其标注方法见GB/T14690。1.3 字体1.3.1 在图样中书写文字时必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。1.3.2 汉字应采用中华人民共和国国务院正式公布推行的汉字简化方案中规定的简化字。1.3.3 在同一图样上，只允许选用一种型式的字体，所有字体、符号、数字等采用相同的字体高度，字体的高度不应小于5mm。1.4 图线：图线基本线型的结构、尺寸、标记和绘制规则应符合GB/T17450和GB/T4457.4。1.5 尺寸标注：图样中标注尺寸的基本方法见GB/T4458.4。1.6 尺寸公差与配合：图样中尺寸公差与配合公差的标注方法见GB/T4458.5。1.7 表面粗糙度：表面粗糙度符号、代号及其在图样上的注法见GB/T131。1.8 焊缝符号：焊缝在图样上的符号表示方法见GB/T324。1.9 特殊表示法：螺纹及螺纹紧固件、齿轮、花键、弹簧、中心孔和滚动轴承表示法见GB/T4459.1GB/T4459.2、GB/T4459.3GB/T4459.4GB/T4459.5和GB/T4459.7。1.10 装配图中零、部件序号及其编排方法见GB/T4458.2。7 .标题栏的填写7.1 更改区：填写更改标记，同一标记所表示的更改数量，更改通知单编号和相应的签署。7.2 签署区：按设计、校对、工艺、标准化、审核、批准签署姓名和年月日。图纸设计完成后采用网上审核流程，设计者以电子文件形式发给相关人员，待审核并修改后打印并签署。7.3 材料标记：在产品设计等机械制图中，若所设计零件所用材料属该标准所列材料品种,则可按简化标记法标记，否则应按相应的材料标准标记法标记。7.4 阶段标记：产品开发生产分三个阶段:试制（样件）阶段、试生产（小批试制）阶段、正式生产（批量生产）阶段，对应的阶段标记为：SZ、SS、PS,自左向右填写，每一阶段标记必须经副总工程师确定。7.5 数量：填写图样中相应组成部分在装配中所需的数量。7.6 比例：填写绘制图样时所采用的比例。7.7 共张、第张：填写同一图样代号中图样的总张数及该张所在的张次。7.8 零部件名称：参照WI-RD-008的名称。7.9 零部件代号：产品零件、总成、装置图和总图的编号参照WI-RD008。7.10 车型代号：按Q/RQJS010022011企业标准的编号规则。7.11 延伸标题栏：当零件为对称件时，在标题栏/明细栏上增加一栏并在其中写明：“XXXXX（零部件代号）”与“XXXXX（零部件代号）”左右/上下/前后对称。8 .明细栏的填写8.1 明细栏一般配置在装配图中标题栏的上方，按由下而上顺序填写。其格数应根据需要而定。当由下而上延伸位置不够时，可紧靠在标题栏的左边自下而上延续。8.2 序号：填写图样中相应组成部分的序号。8.3 零部件代号：填写图样中相应组成部分的零部件代号，编号规则按XXX。标准件直接用汽车专业代号，或国家标准号。8.4 名称：填写图样中相应组成部分的名称。8.5 数量：填写图样中相应组成部分在装配中所需的数量。8.6 材料：填写图样中相应组成部分的材料标记，见本标准7.3条。8.7 备注：填写该项的附加说明或其它有关的内容。如“借用”、“无图”等。9 .技术要求的书写9.1 产品及零部件不能用视图充分表达清楚时，在标题栏的左下方用文字说明。9.2 技术要求的内容，应符合有关标准要求，简明扼要、通顺易懂。一般包括：对零部件性能和表面质量的要求；对焊接、装配校准、调整及密封的要求；试验条件、方法及其他需要的说明。9.3 技术要求中引用各类标准、规范、专用的技术条件以及试验方法与验收规则等文件时,应注明引用文件的完整编号和名称。9.4 未注公差的具体要求应在技术要求中予以明确（除非企业标准或其他技术文件中已有明确规定）。
