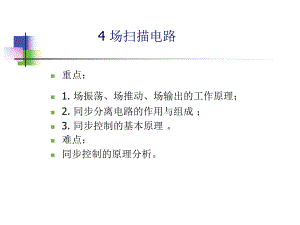

4 场扫描电路n重点：n1.场振荡、场推动、场输出的工作原理；n2.同步分离电路的作用与组成；n3.同步控制的基本原理。n难点：n同步控制的原理分析。n7.3.1 场振荡电路 n 集成场振荡电路以差分电路构成的施密特触发器为核心，配置少量外接RC定时元件，利用电路的正反馈作用，可形成自激脉冲振荡器，输出场频矩形脉冲电压。场振荡频率主要决定于RC定时元件的时间常数，调节其数值，可调节场频。在场振荡电路输出端设置锯齿波电压形成电路，将场频矩形脉冲转为场频锯齿形电压，送至场推动电路。图图7-22 TA7698场振荡电路场和锯齿波形成电路场振荡电路场和锯齿波形成电路7.3.2 场推动和场输出电路n 场锯齿波电压送至场推动电路进一步放大后，送入场输出电路。大多数彩色电视机都采用专用的场输出集成电路，或采用厚膜组件组成场输出电路。场输出集成电路多由23级直接耦合低频线性放大器组成，输出级采用OTL电路。n 此外，在场推动和场输出电路中，还设置场线性调节、场幅度调节和场中心位置调节等附属电路。在彩色电视机中，场中心位置调节通常是采用在场偏转线圈附加直流电流，以产生附加恒定的磁场使光栅作垂直方向移动。n 目前彩色电视机场输出电路大都采用泵电源OTL场输出电路。所谓“泵电源”，就是能自动地转换供电电压的双电源，即它能在场扫描的正程期间用低的电源电压供电，而在逆程期间自动地改用高的电源电压供电。这样，既能保证一定的逆程时间的需要，又能减少晶体管的功耗，从而使效率大大提高。图10-22是泵电源OTL场输出电路的原理图。图图 泵电源泵电源OTL场输出电路原理图场输出电路原理图n 图中积分电路的作用是进行宽度分离，即将脉冲宽度大的场同步信号(与行同步信号相比较)，从复合同步信号中分离出来。积分电路对场同步信号进行分离的原理如图7-25所示。图图 积分电路的分离作用积分电路的分离作用n 2.场振荡的同步场振荡的同步n 由于场频较低，场同步脉冲宽度又较大，不易受其他干扰信号影响，所以可把场同步信号直接加到场振荡级，以便在一定范围内控制场振荡频率。场同步过程如图7-28所示，场振荡周期T0大于20ms，当电视台发出的场同步信号来到时，同步信号叠加在Ub曲线放电阶段的C点上，使其电平达到或超过Ub0，从而使振荡管提前导通，此后振荡器在这同步电压控制下，按照场同步周期TZ进行振荡，电视机的场扫描就进入稳定状态。图图7-28 场同步过程场同步过程n 为了保证同步，必须满足如下条件：n (1)场同步信号极性要正确，即场同步信号极性必须使振荡管正偏，才能使振荡电路受控。n (2)场振荡周期应略大于场同步信号周期，如果场振荡周期小于场同步信号周期，则同步信号还没到，电路状态就改变了，起不到同步作用。n (3)场同步信号的幅度要足够大，否则就不能达到振荡电路翻转时需要的电平，无法同步。n 对于不设单独场振荡电路的集成电路彩电，场同步脉冲则用来控制触发分频器。行扫描电路的故障判断n1.行推动管和行输出管的发射结电压及集电极直流电压测量法 n2.行推动变压器初级短路法 n3.行推动管基极信号注入法 n4.行输出变压器次级电压测量法 n5.行推动管和行输出管的集电极交流dB电压测量法 图图 用示波器检查行扫描电路顺序图用示波器检查行扫描电路顺序图场扫描电路故障检修n 场扫描电路引起的常见故障有：水平一条亮线；图像上端压缩、下端拉长；图像上端拉长、下端压缩；场幅收窄；场不同步等。n 场扫描电路有些故障现象是场扫描电路特有部位产生的，可以通过观察法直接判断故障所在。n n 1.光栅顶部略有压缩并有数根密集的回扫线n 其故障原因在场输出级升压电路上，场升压电容失效的可能性最大，遇有此类故障应直接更换这个电容，之后再对场输出集电极与升压二极管等元件进行检查。n 例如，在屏幕的上半部出现几根或十几根回扫线，有时还会出现上卷边现象。这种故障现象是由于场逆程脉冲的幅度不足和逆程时间延长造成的，维修实践证明，造成此故障的原因主要是自举升压电容不良造成的。n 2.光栅在垂直方向线性差n 从整个屏幕的光栅来看，从上到下有的部位光栅密，有的部位光栅稀，其原因在于场预激励级与场输出级之间的反馈回路，在这部分电路中如设有场线性调节电位器，应先对这个电位器进行检查。n 3.水平一条亮线n 检修时将万用表置于 R10挡，将红表笔接地，用黑表笔碰触TA8427K的脚，观察屏幕上的水平亮线是否上下闪动。若水平亮线无上下闪动或宽度没有变化，则故障部位在场输出电路；若水平亮线有变化，则故障部位在场扫描小信号电路。思考与练习（部分答案）n判断题（在题后的括号内填写或）n(1)行扫描的非线性失真采用以下方法校正：n1)在行偏转回路中串接磁饱和线圈，以校正行输出管在大电流时引起的图像右边压缩的失真。()n2)使行输出管提前导通，或将阻尼管接到输出变压器的升压点上以校正阻尼管在小电流时产生的非线性失真。()n3)在偏转线圈的回路中串接S形校正电容，校正显像管产生的两边延伸失真。()n n(2)将逆程电压输入行输出变压器的初级，在它的不同次级绕组上可得到高压和中压，利用这种方法产生高中压成本低、安全性能好。()n(3)场振荡级的作用是产生场锯齿波脉冲；场推动级的作用是对场锯齿波电压进行放大；场输出级是功率放大器，向场偏转线圈提供功率足够的锯齿波电流。()n(4)场扫描级的非线性失真有上线性失真和下线性失真两种，前者使图像下部压缩上部拉伸，后者则是下部拉伸上部压缩。()n n(5)同步分离包含两个过程，首先是从全电视信号中分离出复合同步信号，然后再从复合同步信号中分离出行同步信号。()n(6)行、场同步脉冲的幅值相等、宽度相同。()n(7)如果行或场消隐信号不起作用，则显像管屏幕上会出现较亮的行或场回扫线（自右至左）/（自下而上）。()n(8)行、场偏转线圈在显像管电子枪中所产生的磁场应成正交状态（即相互垂直）。()n(9)若场扫描线圈中锯齿波电流的频率不等于50Hz，就不会形成光栅。()n(10)若场扫描线圈中的电流不为锯齿波形，则显像管荧光屏上的图像将严重失真。()n(11)电视机荧光屏上只有条垂直亮线，说明行扫描电路一定有故障。()n选择题n(1)行振荡电路产生的行振荡信号的波形为（c）。na正弦波 b锯齿波 c矩形波 d三角波 n(2)行输出管工作于(a)状态。na.开关 b放大 c截止 d饱和 n(3)行输出电路中的行逆程电容容量减小时，会使逆程脉冲电压（a）。na升高 b降低 c不变 d不能确定 n(4)电视机中，场扫描电路停止工作时，将会出现(c)的故障现象。na无光栅 b有光栅无图像 c水平一条亮线 d垂直条亮线n(5)场输出级的工作状态为(b)。na.开关 b.大功率放大 c.饱和 d.截止n(6)电视机中的行扫描电路停止工作时，将会出现(a)的故障现象。na无光栅 b有光栅无图像 c水平条亮线 d垂直一条亮线n(7)场推动级输出的波形为(b )。na正弦波 b锯齿被 c矩形波 d三角波n(8)行、场偏转线圈中的偏转磁场是由(c)流过形成的。na脉冲电流 b正弦波电流 c锯齿波电流 d三角波电流n(9)电视机屏幕上出现水平一条亮线的原因是(b)电路出现故障。na行扫描 b场扫描 c亮度通道 d高频调谐器n(10)电视机开关电源各路输出电压都偏低，并伴有“吱吱”声，可能原因是(b)。na开关管损坏 b某路输出短路 c负载过重 d以上都不对n(11)电视机不用逐行扫描，而采用隔行扫描方式，主要原因是(d)。na提高清晰度 b降低闪烁感 c节省频带资源 dB和Cn(12)对于由行输出供电的电视机，当行扫描停止工作时，会出现(a)故障现象。na无光无声 b有光无图 c水平一条亮线 d场幅变大
