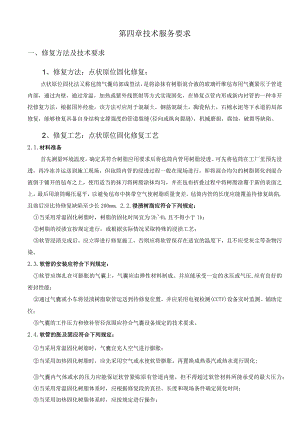

第四章技术服务要求.docx
第四章技术服务要求一、修复方法及技术要求1、修复方法：点状原位固化修复；点状原位固化法又称毡筒气囊局部成型法，是将涂抹有树脂混合液的玻璃纤维毡布用气囊紧压于管道内部，通过内壁，通过常温，加热或紫外线照射等方式实现固化，在修复点管内形成新内衬管的一种非开挖修复方法，根据国外经验，该方法可应用于混凝土，钢筋混凝土，陶瓷粘土，石棉水泥等下水道的局部修复，能够修复具备自身结构支撑强度的管道裂缝(径向或纵向裂缝)，机械磨损，腐蚀，破裂等缺陷。2、修复工艺：点状原位固化修复工艺2.1.材料准备首先测量环境温度，确定其符合树脂应用要求后将毡筒内管用树脂浸透。可先将毡筒在工厂里预先浸透，再冷冻并运送到施工现场，但毡筒内管的浸透过程一般在现场进行，即将混合均匀的树脂固化剂混合液倒于铺开的毡布之上，使用适当的抹刀将树脂涂抹均匀，并在毡布折叠过程中将树脂涂覆于新的表面之上，最后用滚筒碾压逼平，以避免毡布中挟带空气使树脂质量变差。毡筒内管的长度应能覆盖待修复缺陷,且前后应比待修复缺陷至少长200mm；2.2.浸渍树脂应符合下列规定：当采用常温固化树脂时，树脂的固化时间宜为2h4h,且不得小于lh；树脂的浸渍宜按规定进行，或根据实际情况采取特殊的浸渍工艺；软管浸渍完成后，应立即进行修复施工，否则应将软管保存在适宜的温度下，且不应受灰尘等杂物污染。2.3.软管的安装应符合下列规定：软管应绑扎在可膨胀的气囊上，气囊应由弹性材料制成。并应能承受一定的水压或气压,应有良好的密封性能；通过气囊或小车将浸渍树脂软管运送到待修复位置，并应采用电视检测(CCTV)设备实时监测、辅助定位；气囊的工作压力和修补管径范围应符合气囊设备规定的技术要求。2.4.软管的胀及固应符合下列规定：当采用常温固化树脂时，气囊宜充人空气进行膨胀；当采用加热固化树脂时，应先采用空气或水使软管膨胀，再置换成热蒸汽或热水进行固化;气囊内气体或水的压力应能保证软管紧贴原有管道内壁，但不得超过软管材料所能承受的最大压力；当采用常温固化树脂体系时，应根据修复段的直径、长度和现场条件确定固化时间；当采用加热固化树脂体系时，应按规定进行操作；固化完成后应缓慢释放气囊内的气体;当采用加热固化法，应先将气囊内气体或水的温度降到38°后，然后缓慢释放气囊内的气体或水。2. 5.修复记录点状原位固化法应对树脂用量、软管浸渍停留时间和使用长度、气囊压力、软管固化温度、时间和压力以及内衬管冷却温度、时间、压力等进行记录和检验。3、管道清淤及冲洗高压射水疏通，是一项针对排水管道系统，有效的清洗技术，清洗机高压泵压力可达到210bar,可以清洗掉管道上的附着物和冲走管道内的沉淀物，使管道恢复通畅。具有清洗及吸污功能，使用方便、效率高。二、详细修复点位清单1、点状原位固化修复内容清单汇总表序号路段管径（mm）累计修复点位（个/环）1安成大道4003460062滨河路5001800203大商汇600374广场北路800115广兴西路400960028001576莲川路800327龙泉路400268芦州路400139琴川路6001710勒王路40024780010511清泉路40055001260068001012沙洲屋800213桃源路4004614文峰路500628002215无名路4003116学院路600217永安大道5004660068001918永安南路8005919永福路5001020院下路5007600828002621玄安路30054008合计11832、点状原位固化修复内容清单明细表路名起始井编号终止并编号管径（ran）缺陷名称缺陷距离（m）修复点位（个）院下路YXL-WY8YXL-WY9DN600渗漏0.52YXL-WY8YXL-WY9DN600渗漏12YXL-WY8YXL-WY9DN600渗漏2.52YXL-WY8YXL-WY9DN600渗漏64YXL-WY8YXL-WY9DN600渗漏112YXL-WY8YXL-WY9DN600渗漏143YXL-WY8YXL-WY9DN600错口183YXL-WY8YXL-WY9DN600渗漏18YXL-WY8YXL-WY9DN600渗漏203YXL-WY8YXL-WY9DN600渗漏23-244YXL-WY9YXL-WYlODN600破裂12YXL-WY9YXL-WYlODN600渗漏1.62YXL-WY9YXL-WYlODN600破裂3.23YXL-WY9YXL-WYlODN600渗漏YXL-WY9YXL-WYlODN600错口92YXL-WY9YXL-WYlODN600破裂152YXL-WY9YXL-WYlODN600渗漏15.52YXL-WY9YXL-WYlODN600错口YXL-WY9YXL-WYlODN600破裂703YXL-WY9YXL-WYlODN600渗漏YXL-WY9YXL-WYlODN600破裂883YXL-WY9YXL-WYlODN600渗漏YXL-WY9YXL-WYlODN600破裂943YXL-WY9YXL-WYlODN600错口YXL-WY9YXL-WYlODN600渗漏993YXL-WYlOYXL-WYllDN600破裂0.53YXL-WYlOYXL-WYllDN600破裂2.53YXL-WYlOYXL-WYl1DN600错口8.53YXL-WYlOYXL-WYl1DN600破裂YXL-H1YlOYXL-WYl1DN600错口14.53YXL-HrYlOYXL-WYllDN600破裂YXL-WYlOYXL-WYllDN600渗漏YXL-WYlOYXL-WYllDN600破裂16.82YXL-WYlOYXL-WYl1DN600变形193YXL-WYlOYXL-WYl1DN600错口273YXL-WYlOYXL-WYUDN600破裂YXL-WYlOYXL-WYllDN600渗漏YXL-WYlOYXL-WYllDN600破裂333YXL-WYlOYXL-WYl1DN600渗漏YXL-WYlOYXL-WYl1DN600错口453YXL-WYlOYXL-WYUDN600破裂YXL-WYlOYXL-WYllDN600渗漏YXL-WYlOYXL-WYllDN600错口513YXL-WYllYXL-WY12DN500破裂25YXL-WYllYXL-WY12DN500脱节YXL-WYl1YXL-WY12DN500破裂22广兴西路GXXL-WGlGXXL-WG2DN800错口1.71GXXL-WGlGXXL-WG2DN800破裂7.51GXXL-WGlGXXL-WG2DN800错口11.41GXXL-WG2GXXL-WG3DN800渗漏5.41GXXL-WG2GXXL-WG3DN800错口11.51GXXL-WG2GXXL-WG3DN800错口13.41GXXL-WG3GXXL-WG5DN800错口31GXXL-WG3GXXL-WG5DN800错口7.31GXXL-WG3GXXL-WG5DN800错口9.51GXXL-WG3GXXL-WG5DN800腐蚀151GXXL-WG3GXXL-WG5DN800腐蚀15.51GXXL-WG3GXXL-WG5DN800错口27.51GXXL-WG6GXXL-WG7DN800错口1.51GXXL-WG6GXXL-WG7DN800错口3.51GXXL-WG6GXXL-WG7DN800腐蚀15.51GXXL-WGI3GXXL-WGMDN800错口1.51GXXL-WG13GXXL-WG14DN800错口5.51GXXL-WG13GXXL-WGUDN800错口7.51GXXL-WG15GXXL-WG14DN800错口1.51GXXL-WG15GXXL-WG14DN800腐蚀2.51GXXL-WGI5GXXL-WGMDN800破裂151GXXL-WG15GXXL-WG16DN800腐蚀11GXXL-WG15GXXL-WG16DN800腐蚀1.51GXXL-WG16GXXL-WG17DN800错口25.51GXXL-WG16GXXL-WG17DN800腐蚀261GXXL-WG18GXXL-WG17DN800腐蚀1.51GXXL-WG18GXXL-WG17DN800错口9.71GXXL-WG18GXXL-WG19DN800渗漏1.51GXXL-WG18GXXL-WG19DN800渗漏7.51GXXL-WG18GXXL-WG19DN800渗漏9.61GXXL-WG18GXXL-WG19DN800错口17.51GXXL-WG19GXXL-WG20DN800错口，渗漏1.51GXXL-WG19GXXL-WG20DN800错口，渗漏5.51GXXL-WG19GXXL-WG20DN800错口，渗漏25.61GXXL-WG19GXXL-WG2ODN800腐蚀，渗漏25.62GXXL-WG19GXXL-WG2ODN800错口29.71GXXL-WG21GXXL-WG2ODN800错口，破裂1.51GXXL-WG21GXXL-WG
