第1讲组态软件基础.ppt

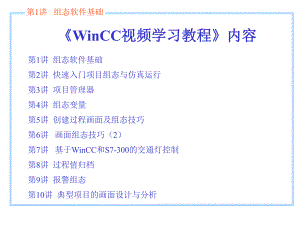

第1讲 组态软件基础WinCC视频学习教程视频学习教程内容内容第1讲 组态软件基础第2讲 快速入门项目组态与仿真运行第3讲 项目管理器第4讲 组态变量第5讲 创建过程画面及组态技巧第6讲 画面组态技巧（2）第7讲 基于WinCC和S7-300的交通灯控制 第8讲 过程值归档第9讲 报警组态 第10讲 典型项目的画面设计与分析第1讲 组态软件基础第第1讲讲 组态软件基础组态软件基础一、WinCC简介二、WinCC软件的安装三、WinCC管理器第1讲 组态软件基础一、WinCC简介1、WinCC 西门子视窗控制中心SIMATIC WinCC(Windows Control Center)是在计算机上对PLC控制的运行设备进行状态监控的软件，是PC上的监控软件。运利该软件，可以动画监视现场设备的运行状况，监视相应的运行参数，以及更改、设置系统的运行数据。第1讲 组态软件基础2、WinCC的特点（1）开放性 WinCC对用户所添加的任何形式的扩充是绝对开放。刻绝对开放性是通过WinCC的模块结构及其强大的编程接口来获取。（2）将应用软件集成到WinCC中 WinCC提供了一些方法将其他应用程序和应用程序块统一地集成到用于过程控制的用户界面中。OLE应用程序窗口和OLE自定义控制或Active控制可以集成到WinCC应用软件中。（3）WinCC中的数据管理 WinCC的数据库为Windows SQL，从属于WinCC，该数据库用于存储所有面向列表的组态数据（如变量列表和消息文本），以及当前过程数据（如消息、测量值和用户数据记录等）。该数据库具有服务器功能。第1讲 组态软件基础（4）在项目开始之前规定组态分类a、文件夹名称 除一些特殊字符（例如?.;:/）之外，文件夹名称允许使用所有的字符。还允许使用数字09。b、变量名称 变量名称可以多于8个字符。但应尽量避免太长的名称。WinCC项目的变量名称必须是惟一的。如果变量名称还包含了其他信息，这对用户将非常有用。c、画面名称 确定画面名称时应注意其长度的影响。太长的名称（文件名）不容易识别（列表框中的选择、脚本中的调用等）。根据经验表明，长度最好不超过28个字符。画面名称应遵守以下限制条件：最大长度为255个字符；不使用某些特殊字符（例如“:？）；画面名称中的字母不区分大小写。第1讲 组态软件基础二、WinCC软件的安装1、安装S7-300/400 PLC编程软件STEP7及PLCSIM2、安装数据库软件SQL Server 20003、安装消息列队（软件操作）4、安装WinCC（建议不选典型安装，选择全部安装）第1讲 组态软件基础三、WinCC管理器1、WinCC项目管理器的结构 WinCC项目管理器的用户界面由以下元素组成：标题栏、菜单栏、工具栏、状态栏、浏览窗口和数据窗口，如图所示。状态栏浏览窗口数据窗口菜单栏标题栏工具栏菜单栏标题栏工具栏状态栏浏览窗口数据窗口菜单栏标题栏工具栏菜单栏标题栏工具栏第1讲 组态软件基础2、项目类型 WinCC中的工程项目分为3种类型：单用户项目、多用户项目和客户机项目。项目包括“计算机”、“变量管理器”、“编辑器”等组件。第1讲 组态软件基础（1）单用户项目 单用户项目是一种只拥有一个操作终端的项目类型。项目的计算机既用作进行数据处理的服务器，又用作操作员的输入站。其他计算机不能访问该计算机上的项目（通过OPC等访问的除外）。单用户项目可与多个控制器建立连接。如果只希望在WinCC项目中使用一台计算机进行工作，可创建单用户项目，运行WinCC。第1讲 组态软件基础（2）多用户项目 多用户项目的特点是同一项目使用多台客户机和一台服务器，在此最多可有16台客户机访问一台服务器，可以在服务器或任意客户机上组态。任意一台客户机可以访问多台服务器上的数据，任意一台服务器上的数据也可被多台客户机访问。如果希望在WinCC项目中使用多台计算机进行协调工作，则可创建多用户项目。第1讲 组态软件基础3多客户机项目 多客户机项目是一种能够访问多个服务器的数据的项目类型。每个多客户机和相关的服务器都拥有自己的项目。其功能是：在服务器或客户机上完成服务器项目的组态；在多客户机上完成多客户项目的组态。最多16个客户机或多客户机能够访问服务器。在运行时多客户机能访问至多6个服务器。也就是说，6个不同的服务器的数据可以在多客户机上的同一幅画面中可视化显示。第1讲 组态软件基础（4）计算机的属性 创建项目后，必须调整计算机的属性。如果是多用户项目，必须单独为每台创建的计算机调整属性。单击WinCC项目管理器浏览窗口中的“计算机”图标，选择所需要的计算机，并在快捷菜单中选择“属性”命令，打开“计算机属性”对话框。第1讲 组态软件基础3、组态一个项目的步骤（1）启动WinCC。（2）建立一个项目。（3）选择及安装通信驱动程序。（4）定义变量。（5）建立和编辑过程画面。（6）指定WinCC运行系统的属性。（7）激活WinCC画面。（8）使用变量模拟器测试过程画面。第1讲 组态软件基础4、WinCC的编辑器（1）变量管理器 变量管理器管理WinCC中所使用的外部变量、内部变量和通信驱动程序。（2）图形编辑器 图形编辑器用于设计各种图形画面。（3）报警记录 报警记录负责采集和归档报警消息。（4）变量归档 变量归档负责处理测量值，并长期存储所记录的过程值。（5）报表编辑器 报表编辑器提供许多标准的报表，也可以设计各种格式的报表，并可按照预定的时间进行打印。第1讲 组态软件基础（6）全局脚本 全局脚本是系统设计人员用C及VB编写的代码，以满足项目的需要。（7）文本库 文本库编辑不同语言版本下的文本信息。（8）用户管理器 用户管理器用来分配、管理和监控用户对组态和运行系统的访问权限。（9）交叉索引 交叉索引负责搜索在画面、函数、归档和消息中所使用的变量、函数、OLE对象和ActiveX控件。第1讲 组态软件基础状态栏浏览窗口数据窗口菜单栏标题栏工具栏菜单栏标题栏工具栏状态栏浏览窗口数据窗口菜单栏标题栏工具栏菜单栏标题栏工具栏第1讲 组态软件基础END
