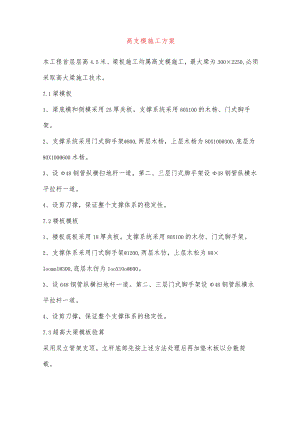

高支模施工方案.docx

高支模施工方案本工程首层层高4.5米、梁板施工均属高支模施工，最大梁为300×2250,必须采取高大梁施工技术。7.1梁模板1、梁底模和侧模采用25厚夹板，支撑系统采用80X100的木杨、门式脚手架。2、支撑系统采用门式脚手架800,两层木杨，上层木杨为80X100300,底层为80X100600木杨。3、设48钢管纵横扫地杆一道。第二、三层门式脚手架设48钢管纵横水平拉杆一道。4、设剪刀撑，保证整个支撑体系的稳定性。7.2楼板模板1、楼板底板采用18厚夹板，支撑系统采用80X100的木彷、门式脚手架。2、支撑体系采用门式脚手架1200,两层木彷，上层木松为80×IoomnI300,底层木彷为IooXlOo600。3、设648钢管纵横扫地杆一道。第二、三层门式脚手架设48钢管纵横水平拉杆一道。4、设剪刀撑，保证整个支撑体系的稳定性。7.3超高大梁模板验算采用双立管架支顶。立杆底部先按上述方法处理后再加垫木板以分散荷载。1）支撑体系计算三维立体钢管格构是空间结构，为简化计算，并基本接近实际受力桩台，按平面构件体系作为力学计算，计算中未考虑横向杆件的作用，但为加强横向杆件联结，确保整个支架的横向稳定，在空间体系设斜撑，大大提高了单管承载力的安全储备。采用外径为48mm,壁厚3.5mm的钢管，钢管正截面An=489mmmm2,立杆长细比人二0.634lh°式中l为计算长度系数h为立杆步距钢管所能承受的压力计算Nr=K4*Ka*f*Ac式中Nw:钢管所能承受的压力Ka：与立杆截面有关的调整系数，立杆为单杆时取0.85Kh:高度调整系数，取0.8F：钢材抗压强度设计值，取210f三2格构式压杆整体稳定系数An：钢管截面积（mm2）单根立杆承压能力立杆纵距（m）立杆步距计算长度系数Ul长细比人稳定系数调整系数Ka调整系数KhAn(mm2)1.2m1.2m0.85290.8120.850.8489N<=K*K6*f*Ao=0.85×0.8×189×0.812×210=56.7kn梁板模板支架计算本工程高支模梁截面尺寸为300×2250o校自重：q=0.3×2.25×2.7=1.825(t)钢结构及钢筋自重q2=l.114.7*0.02*1+2*0.04*0.3*1*7.8=2.73(t)模板及方木自重：q3=0.65(t)施工荷载：q=0.3(t)则设计总荷载：q=l.4x(qj+q2+q3÷qD=1.4x(1.825+2.73+0.65+0.3)=6.79(t)设立杆间距d,那幺每根立杆受力qd5.67t则dW0.813,取d=0.8米。楼板下立杆支撑：采用单杆支顶：舲自重：(以单位受压Im为计算单元)ql=1.0x0.12x2.7=0.32(t)模板及方木自重：q2=0.75(t)施工荷载：q3=0.5(t)则设计总荷载：q=1.4x(q1+q2+q3)=1.4×(O.32+0.75+0.5)=2.2(t)设立杆间距为d,那么每根立杆受力qd25.67t则d22.67dl.63m,为安全起见取间距为1.2m。支撑架高度计算根据建筑施工安全技术手册H=KA*<p*An*f-l.3(1.2Nc3+1.4Nq)1.2Nc*hHmaxHl+H100式中，h一支架步距Ka一与立杆截面有关的调整系数An一钢管正截面积f一钢管抗压强度设计值取210Nmm2g一立杆的重所产生的轴力必一模板、梁板自重等生的的轴力Nq一施工荷载所产生的轴力Ka*An*f=O.85*0.812*489*210=70876.64NNg2=(5.5+0.84)*1.2*1000=7608NNgi=O.431*1000=431NNq=(10+1.5)*1.2*1000=13800H=70876.64-1.3(1.2*7608+1.4*13800)(l.2*431)*1200=33892.16/(1.2*431)*1200=78.64m,Hmax=78.64/(1+78.62/100)=43.93m故本支撑体系非常安全高梁、板模板定架示意图上仃O凡ama.p
