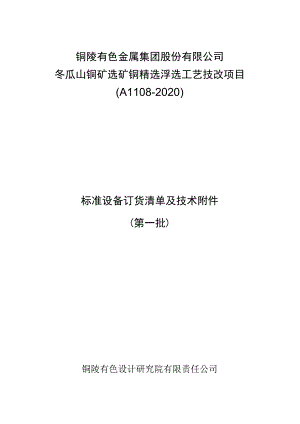

铜陵有色金属集团股份有限公司冬瓜山铜矿选矿铜精选浮选工艺技改项目(A1108-2020)标准设备订货清单及技术附件(第一批)铜陵有色设计研究院有限责任公司二。二O年六月1、订货设备清单序号设备名称型号及规格单位数量材料配套设备设备重量(D备注名称及规格(kW)台数单重总重1浮选机CYFKYF-24m3台455/374冷干机:1.6m3min台10.421设计:审核:审定:项目负责人精扫选浮选机设计单位铜陵有色设计研究院有限责任公司设计阶段施工图设备名称精扫选浮选机数量4设备编号子项号所属子项名称日期2020年6月一、技术规格、使用参数（条件）及技术要求1、型号及规格24m3（1台吸浆槽，3台直流槽）2、技术性能参数1）处理物料：铜粗精矿或铜粗精矿+铜一扫泡沫，共4台；2）安装地点：浮选车间；3）工作制度：连续工作，330天/年，3班庆，8小时/班；4）物料参数：物料密度3.5tm3,进入精扫选干砂量356.2th,料浆浓度19%o3、气象条件1）平均大气压力：101150Pa;2）年平均气温：16.3C,最高气温：41.0,最低气温：-11.9°C;3）年平均相对湿度:74%；4）地震烈度：7度。二、配套或辅机设备清单、技术规格（型号）参数及技术要求辅助1）推荐功率55（吸浆槽）/37（直流槽）kW；供应商结合自身参数提出浮选机液位控制装置、充气量控制装置及辅助压缩空气等要求；2）要求浮选机每个测控信号单独引至DCS,由DCS直接测控，能实现远程控制，并提供控制策略，同时配置液位计；3）订货范围为全套浮选机，包括浮选机槽体，搅拌轴，定子，转子等主体设备和配套电机及辅助设施。现场只要供给所需电源、空气等外部条件，即可正常工作。三、提供工程设计技术资料及技术要求反馈资料1）提供设备描述及主要参数：设备外形尺寸图、型号、功率、设备荷重和安装要求等；2）用电设备电气参数（包括电机型号、规格、功率等）和电气控制原理及接线端子图；3）提供技术性能说明，维护和操作手册：4）设备使用说明书及控制要求，安全操作规程；5）备品、备件及易损件设备清单；6）提供形式：硬拷贝及电子版（文档为木汨格式l三为限）。项目负责人附注：1、设备订货范围和要求最终以技术谈判为准。2、在保证设备质量的前提下，制造厂商的最终设计图纸需经建设单位及设计院确认后方能投入制造。版号审定0审核设计
