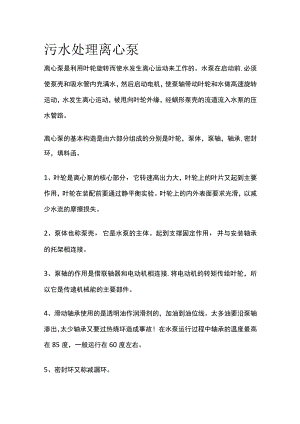

污水处理离心泵离心泵是利用叶轮旋转而使水发生离心运动来工作的。水泵在启动前,必须使泵壳和吸水管内充满水，然后启动电机，使泵轴带动叶轮和水做高速旋转运动，水发生离心运动，被甩向叶轮外缘，经蜗形泵壳的流道流入水泵的压水管路。离心泵的基本构造是由六部分组成的分别是叶轮，泵体，泵轴，轴承,密封环，填料函。1、叶轮是离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。2、泵体也称泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。3、泵轴的作用是借联轴器和电动机相连接,将电动机的转矩传给叶轮，所以它是传递机械能的主要部件。4、滑动轴承使用的是透明油作润滑剂的，加油到油位线。太多油要沿泵轴渗出，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85度，一般运行在60度左右。5、密封环又称减漏环。6、填料函主要由填料、水封环、填料筒、填料压盖、水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却!保持水泵的正常运行。所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行600个小时左右就要对填料进行更换。维护3.1. 离心泵机械密封失效的分析离心泵停机主要是由机械密封的失效造成的。失效的表现大都是泄漏,泄漏原因有以下几种：动静环密封面的泄漏,原因主要有:端面平面度,粗糙度未达到要求，或表面有划伤；端面间有颗粒物质，造成两端面不能同样运行；安装不到位，方式不正确。补偿环密封圈泄漏，原因主要有：压盖变形，预紧力不均匀；安装不正确；密封圈质量不符合标准；密封圈选型不对。实际使用效果表明，密封元件失效最多的部位是动，静环的端面，离心泵机封动，静环端面出现龟裂是常见的失效现象，主要原因有：安装时密封面间隙过大，冲洗液来不及带走摩擦副产生的热量；冲洗液从密封面间隙中漏走，造成端面过热而损坏。液体介质汽化膨胀，使两端面受汽化膨胀力而分开，当两密封面用力贴合时，破坏润滑膜从而造成端面表面过热。液体介质润滑性较差,加之操作压力过载,两密封面跟踪转动不同步。例如高转速泵转速为20445rmin,密封面中心直径为7cm,泵运转后其线速度高达75m/s,当有一个密封面滞后不能跟踪旋转，瞬时高温造成密封面损坏。密封冲洗液孔板或过滤网堵塞，造成水量不足，使机封失效。另外，密封面表面滑沟，端面贴合时出现缺口导致密封元件失效，主要原因有：液体介质不清洁，有微小质硬的颗粒，以很高的速度滑入密封面，将端面表面划伤而失效。机泵传动件同轴度差，泵开启后每转一周端面被晃动摩擦一次，动环运行轨迹不同心，造成端面汽化，过热磨损。液体介质水力特性的频繁发生引起泵组振动，造成密封面错位而失效。液体介质对密封元件的腐蚀，应力集中，软硬材料配合，冲蚀，辅助密封。形环，V形环，凹形环与液体介质不相容，变形等都会造成机械密封表面损坏失效，所以对其损坏形式要综合分析，找出根本原因，保证机械密封长时间运行。3.2. 离心泵停止运转后的要求离心泵停止运转后应关闭泵的人口阀门，待泵冷却后再依次关闭附属系统的阀门。高温泵停车应按设备技术文件的规定执行，停车后应每偏20-30min盘车半圈，直到泵体温度降至50。C为止。低温泵停车时，当无特殊要求时，泵内应经常充满液体；吸入阀和排出阀应保持常开状态；采用双端面机械密封的低温泵，液位控制器和泵密封腔内的密封液应保持泵的灌浆压力。输送易结晶，易凝固，易沉淀等介质的泵，停泵后应防止堵塞，并及时用清水或其他介质冲洗泵和管道。排出泵内积存的液体，防止锈蚀和冻裂。3.3. 离心泵的保管尚未安装好的泵在未上漆的表面应涂覆一层合适的防锈剂，用油润滑的轴承应该注满适当的油液，用脂润滑的轴承应该仅填充一种润滑脂,不要使用混合润滑脂。短时间泵人干净液体，冲洗，抽吸管线，排放管线，泵壳和叶轮，并排净泵壳，抽吸管线和排放管线中的冲洗液。排净轴承箱的油，再加注干净的油，彻底清洗油脂并再填充新油脂。把吸人口和排放口封起来，把泵贮存在干净，干燥的地方，保护电机绕组免受潮湿，用防锈液和防蚀液喷射泵壳内部。泵轴每月转动一次以免冻结，并润滑轴承。
