3-1.排桩支护操作例题.docx

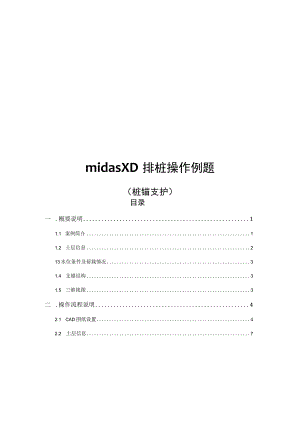

midasXD排桩操作例题（桩锚支护）目录一 .概要说明11.1 案例简介11.2 土层信息213水位条件及荷载情况31.4 支锚结构31.5 三维视图3二 .操作流程说明42.1 CAD图纸设置42.2 土层信息72.3 支锚层深度设置92.4 基本样式92.5 设置基坑平面图122.6 生成剖面142.7 查看基坑展开图152.8 查看截面162.9 查看3D视图162.10 剖面计算182.11 剖面计算书232.12 工程材料用量统计242.13 施工图纸生成24一.概要说明1.1 案例简介某基坑平面尺寸为最大跨度约90mX40m的多边形基坑，开挖深度14.4m,采用灌注桩（圆形）支护加4道预应力锚杆围护结构，嵌入深度设计值为3.6m,桩直径O8m,混凝土等级为C3O,桩间距为1.2m（A-A截面）和O.8m（B-B截面），一级放坡，直立坡，坡高1.2m。冠梁高0.8m,宽0.8m,水平刚度系数取值为9600KNm°基坑安全等级：一级参考规范：建筑基坑支护技术规程JGJ1202012分析方法：弹性支点法图1基坑平面图图2计算剖面图（A-A截面）1.2 土层信息土层层厚天然重度(kNm3)饱和重度(kNm3)粘聚力c(KNm2)内摩擦角(o)与锚固体摩擦阻力(KNZm2)m值(KNm4)钻孔1钻孔2杂填土2.502.18.518.58.030.001201480淤泥质土-10.60-17.017.05.020.0080600黏性土1.101.6018.018.012.060.001003380淤泥质土-22.702.17.017.05.020.00806粉土“2.30-19.019.013.060.001204280粉土-23.003.2019.019.014.060.001205820粉土32.801.6019.519.515.060.001207000强风化岩6.804.8020.520.518.5150.001507595注释：计算时候方便比较均采用水土合算方法1.3 水位条件及荷载情况水位条件：基坑外侧水位深1.5m,外围设搅拌桩止水，内侧降水最终深度为15.0m。荷载情况：坑外地面超载为均布荷载20kPa°1.4 支锚结构名称竖向间距(m)材料截面设置角度水平间距(m)IHlI长度(m)锚固长度(m)钻孔直径(m)根数预加力(KN)水平刚度系数(MNm)锚杆-11.2HRB400D22151.212120.1511802982锚杆23.5HRB400D22151.212160.1511803452锚杆-33.5HRB400D22151.210160.1511804113锚杆43.5HRB4(X)D22151.27150.1511804807注释：模型中的所有截面均统采用上述支锚结构数据。1.5 三维视图令基坑三维模型视图见下图:图3基坑三维模型视图二.操作流程说明图4桩锚支护例题操作流程图2.1CAD图纸设置在桌面中点击打开midasXD程序1 .选拄新建项目(N),切换视图到平面图；2 .点击导入导入DWG,直接导入CAD图纸：或利用支锚层深度设置->现况样式定义外部参照CAD图纸3 .CAD图纸设置后，查看平面图：注意：无场地图纸或者未安装CAD情况卜.可使用mida$XD程序绘图菜单中的功能键进行绘制。注意事项:1) midasXD是一款基于“层”数据组成的数据结构，所以导入CAD图纸时必须选择适当的“当前层”进行导入，否则会出现导入的CAD图纸干扰平面建模的情况。钻孔层1层2层3层基坑底面图6视图控制窗中的“当前层”数据2) 外部现况样式的定义可以通过如卜.2个渠道进行设置:主菜单支锚层深度设置Lg层级5三视图控制窗->支锚层添加删除.STANDARD:分分区管理不：aOHuw挨“"35®S«midsXDVersion2QQQJVt工段怦即QgaFewW，二人.国二ttFj4-二图7现况样式定义的两种方法本例题中，1）现况CAD图纸，利用“现况样式”功能设置；图8现况样式定义注意事项：通过“绘图-/范围定围（快捷键：Z->A）”，可将导入模型“居中”。2）基坑线CAD图纸，利用CADDWG导入功能直接导入:图9设置当前层后，导入CAD图纸（支护基坑线DWG）图10通过视图控制窗”激活、钝化”功能查看导入CAD结果2.2土层信息土层信息及钻孔信息定义1 .点击输入土层信息，输入数据见地层信息输入对话框;2 .点击定义钻孔信息，输入数据见钻孔信息输入对话框;图11土层信息图12钻孔信息3 .输入钻孔所对应的土层数据时，可以利用“属性”方便地输入各钻孔所对应的土层深度;针对不存在的土层深度，需要设置为“零”，如本例题中的钻孔2：图13钻孔中未存在的土层信息的处理注意事项：“定义钻孔信息UL定义钻孔信息”中的±层数据是根据“输入土层信息第城人土层信息”对话窗中的土层信息自动生成。2.3支锚层深度设置支锚层深度设置定义1.点击支锚层深度设置,输入数据见支锚层设置对话框;图11支锚层设置对话框2.4基本样式根据工程概况，基本样式中分别定义排桩（灌注桩圆形）、围梯（冠梁、腰梁）及锚杆1.点击支护类型，点击添加，定义排桩，输入数据见排桩（灌注桩（08形）时话框;图14基本样式对话框图15排桩对话框（分别定义水平间距l2m和08m的排桩）2.点击围糠，点击添加，定义用榭，输入数据见图樵对话框;图16围榛对话框3.点击支锚结构，点击添加，定义锚杆，输入数据见锚杆对话框；（根据概要说明中的支锚结构数据，这里需要设置4种锚杆数据，详细见卜.图）图17锚杆对话框注意事项:1）当支锚构件（支撑、锚杆、锚索、土钉等）的材料和截面等主要数据比较接近时，可以利用基本样式对话窗中的“复制”和“修改（Or鼠标双击）”功能提高建模效率。 n三Jr支图18基本样式对话窗中“修改、复制”等编辑功能2.5设置基坑平面图工作树中定义的基本样式，通过鼠标拖放的方式到平面图中：1 .选择适当的“当前层”后，在平面图中选择基坑外围几何线，并点击工作树中“排桩L2m灌注桩（圆形），按住鼠标左键拖放到平面图中；图19利用拖放功能创建排桩支护2 .同上原理，在己定义的支护模型中选择需要修改的支护后，再次利用工作树施放建模功能修改已定义的支护类型。本例题中针对区间的排桩支护重新进行定义（设置水平间距为08m的排桩2）。注意事项:建模过程中，随时切换“3D视图”杳看其三维模型。OWGVkS(O)VffX> Sft8M nMrAnten*a ,teosm ettvma 87VBHtT图21生成3D模型3 .可切换将视图控制当前层切换到“2层”且仅激活“2层模型”，选择基坑外围几何线，点击工作树中“锚杆-1”，按住鼠标左键拖放到平面图中：图22利用拖放功能，创建“锚杆T”构件4 .同上原理，分别在“35层”中分别定义"锚杆-2锚杆-4”。若，不同支锚层间的支锚构件信息相同时，可利用“层间复制卬*”或者支锚构件对话窗中的“竖向复制”功能进行快速复制支锚构件，详细内容请行看“2.midasXD建模功能介绍”。最终拖放完成后平面及3D模型显示见下图:图23最终平面及3D模型2.6生成剖面裁取剖面，基坑设计中会选择多个剖面进行规范设计计算。生成创El1.点击菜单模型生成剖面（快捷键SEC）按钮，平面图中选择如图所示矩形框中的锚杆线，选择右侧，程序生成剖面：注意事项：InidaSXD程序支持在任意位置处自动生成截面数据，但截取位置时必须得存在几何线条，所以针对没有几何线条的位置处，用户可以自行画出几何线条后再进行生成剖面。图24截取剖面（AA截面、B-B截面）2.7查看基坑展开图切换视图到展开图，查看展开图。1.点击展开，可以查看展开图如卜图所示；展开图为沿着基坑支护边线环视生成的图纸，可以查看地层剖面及支护排布图。图25基坑展开图注意事项:用户可通过“视图控制窗-展开”中“激活、钝化”功能方便查看各种构件及土层的数据结果。切换视图到截面图，查看需要计算或者生成图纸的剖面图。1.点击藏面，并通过视图控制-截面.可以吞看对应的截面图如卜图所示;图26AA被而剖面图图27B-B截面剂面图2.9查看3D视图切换视图到3D视图，查看3D展示效果。1 .点击3D视图.窗口中右击，点小生成3D模型,可以查看3D展示效果如下图所示;生成3D模型SSsS转DWGSa(O)位图疵匕(B)背景色(Q蕨色与显示设置地层面显示没置升捻底面修改原场地茴修改设计标高面修改放坡圆修改图28基坑3D模型2 .选择地层面显示设置，可以查看地层及钻孔等数据结果如下图所示;生¢3Dig型税图5EJSDWGX出(O)位甑黑(B)背艮色(C)毅色与显示设杳塔层SI显示没查开挖底面修改原场Ieal修改设计标匐B修改放坡面修改图29基坑3D模型对裁取的剖面进行规范设计及计算1 .点击主菜单计算.点击分析参数.输入数据如图所示;图30分析参数对话框2 .点击设计参数，查看规范中推荐的各种设计参数值如图所示:图31设计参数对话框3 .点击剖面计算中的计算，弹出剖面计算司话框如图所示:图32剖面计算对话框其中，添加/删除/复制：创建新的截面数据及删
