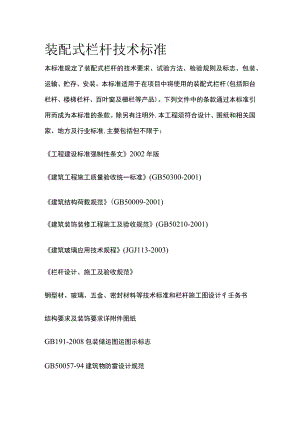

装配式栏杆技术标准本标准规定了装配式栏杆的技术要求、试验方法、检验规则及标志、包装、运输、贮存、安装。本标准适用于在项目中将使用的装配式栏杆(包括阳台栏杆、楼梯栏杆、百叶窗及栅栏等产品)。下列文件中的条款通过本标准引用而成为本标准的条款。除另有注明外,本工程须符合设计、图纸和相关国家、地方及行业标准,主要包括但不限于：工程建设标准强制性条文2002年版建筑工程施工质量验收统一标准(GB50300-2001)建筑结构荷载规范(GB50009-2001)建筑装饰装修工程施工及验收规范(GB50210-2001)建筑玻璃应用技术规程(JGJ113-2003)栏杆设计、施工及验收规范钢型材、玻璃、五金、密封材料等技术标准和栏杆施工图设计彳壬务书结构要求及装饰要求详附件图纸GB191-2008包装储运图运图示标志GB50057-94建筑物防雷设计规范GB50096-1999（2003版）住宅设计规范GB503252001建筑工程室内环境污染控制规范GB1765-79（89）测定漆膜耐湿热、耐盐雾、耐候性（人工加速）的漆膜制备法1 .材质要求1.1 原材料1.1.1 除非下面另有规定,工程所有的锌钢型材、五金、玻璃、密封胶为国家或行业标准中规定的一等品及以上的品质。1.1.2 所使用的镀锌钢带、管材均应符合国家相应标准的规定,供应商提供产品的合格证书。基材为Q235带钢,高频直逢焊,无焊接点。1.1.3 所有连接配件、螺丝,均应符合国家相应标准的规定,供应商提供产品的合格证书。连接螺栓采用304不锈钢材质防盗螺栓,连接件采用压铸铝合金或者镀锌钢制。1.1.4 所用护栏基材除不锈钢和五金件外,采用热镀锌钢带制成各种规格的镀锌钢,不低于120gm2双面处理,起到电化学保护作用,由内至外防止钢铁基材的生锈,在常温下保证15年不生锈。1.2.1 桩柱与扶手、桩柱与横栏、扶手三通连接件等均为压铸铝件或锌钢配件。1.2.2 所有连接螺丝均为304不锈钢材质。2 .表面涂层2.1 富锌磷化:镀锌钢材表面光滑,利用富锌磷化反应,增强涂膜和基材的附着力。2.2 聚酯彩色粉末涂层:表面经过聚酯彩色粉末涂层（室外粉末）,厚度为不低于80umz抗紫外线的稳定性,长久的抗脏性能及表面自洁性能。2.3 聚酯彩色粉需采用阿克苏粉末,颜色依据万科方提供样板,并经万科方确认。2.4 表面涂层要求a附着力:一级;b.硬度:不低于2H;c.耐候性:一级。色泽变化率12年不超过5%o2.5 高温固化:通过220。C高温固化,增强使寿命。无论在各种恶劣的环境下,都不会生锈、退色、龟裂、粉化、老化、脱落。3 .设计要求3.1 厂家在进行护栏图纸深化时,必须保证设计安全,保证立杆间距、桩柱间距等满足国家规范要求;厂家提供的深化设计和防撞击计算书,须提供给建筑主体设计单位进行确认后方可实施。3.2 需提供符合要求的计算书作为竣工资料的一部分。3.3 栏杆的竖杆间净距不应大于IIOmm,横杆与面管净距离不大于IIomm,立柱之间距不超过120Ommo3.4 低层、多层住宅的阳台栏杆净高不应低于1.05M;中高层、高层住宅的阳台栏杆净高不应低于LlOMo4 .外观及结构4.1 外形尺寸应符合设计图纸要求,误差在允许公差范围之内。4.2 栏杆面管、横杆、竖杆表面不允许有凹点、划伤、污渍、毛刺、及各种机械损伤。4.3 栏杆表面涂层色泽应一致,不允许有明显的色差。4.4 所有紧固件应安装紧固，不允许松动。5 .环境适应要求将栏杆分别放入-25。C玩UlO2至50。C玩ulO2°C的温室保温7天,取出后恢复2天,检测外观涂层是否脱落、完好,表层颜色无明显变化,有无生锈。IOh盐雾测试检:测依据的方法ASTMB117中性盐雾试验,检测所用的主要仪器设备WY/Q150系列盐雾试验箱。6 .安全性能实验查栏杆应满足GB50096-1999（2003版）宅设计规范要求。用兆欧表检测栏杆防雷是否满足GB50057-94建筑物防雷设计规范要求。7 .检验规则7.1 出厂检验产品出厂前进行全数交收检验,检验合格方可出厂。检验中除了不影响产品性能的轻微外观缺陷外,其他质量问题应返工重新进行检验,若再次出现一次不合格,则判定该产品为不合格产品。7.2 型式检验产品试制投产鉴定时。原料、工艺有较大的变化而影响产品性能时。产品长期停放后恢复生产时。合同规定或国家质检部门要求时。型式检验可从合格产品中随机抽取3-5件检验。型式检验中出现问题或某一项目通不过时，应停止检验,查明原因,改进后重新进行检验。若仍有一项通不过则判定该产品型式检验不合格。7.3 抗冲击性检测检测依据：参照住宅工程质量通病控制标准。检测设备：砂袋、尼龙绳等冲击装置。检测情况:参照住宅工程质量通病控制标准DGJ32/J16-2005附录A中临空栏杆玻璃抗冲击性能检验方法进行试验,将60kg砂袋用绳索悬挂在吊架上,吊挂点距砂袋中部的长度为L2M,砂袋垂挂时紧贴阳台栏杆两根立柱间的扶手中点处,向后拉起砂袋,砂袋绳索与垂线夹角45度时,突然放掉砂袋,使砂袋的垂力自然撞击栏杆扶手,连续撞击3次,观察栏杆扶手是否有损坏、松动和明显变形弯曲现象。8 ,标志、包装.运输.贮存8.1 标志产品应有以下标志:产品名称、型号;生产厂名、厂址;生产日期或批号;其它注明事项。包装箱上应有下列标:产品名称、型号;生产厂名、厂址;体积、重量、数量;合格产品执行标准号;符合GB191的储运标志。8.2 包装产品用绿色保护膜等材料,外用扎带扎好。所有包装材料应符合其相关标准的规定。包装内应附带装箱单、产品说明书、合格证等随机文件及附件。包装后的产品应通用常规的交通工具运输,但应注意防雨、防潮和防止强烈机械震动。8.4 贮存包装后的产品应贮存在干燥通风的库房内,严禁与有腐蚀的物品一起存放。9 .现场安装准备9.1 技术准备技术准备在施工前技术负责人主持对各项施工负责人进行施工方案技术交底,并由从业人员施工队长编写安全技术交底对施工人员进行培训及现场作业指导。9.2 材料准备根据施工图纸和设计要求,采购工程所需各种原材料。栏杆确定材料符合图纸设计要求无误后,才得进入加工制作,确保不合格材料不得使用。9.3 预埋件及栏杆安装9.3.1 栏杆面管、横杆安装应保持水平;竖杆、立柱应保持垂直。方法一:先将面管固定卡用膨胀螺丝固定到墙体,然后再将面管用螺丝紧固到面管固定卡上；方法二:先在墙体钻一个面管截面大小的孔,再将面管放入，然后用水泥凝固固定。9.3.3 立柱固定方法一:用膨胀螺丝将焊在立柱上的铁板固定,然后盖上装饰盖；方法二:先在墙体钻一个立柱截面大小的孔,再将立柱放入,然后用水泥凝固固定。9.3.4 安装竖杆时,先将耐磨套卡入横杆,再将竖杆插入固定。耐磨套主要作用是防水和保护竖杆表面涂层。9.3.5 安装工艺:安装不得破坏栏杆表面涂层,切口位置不得裸露在外面。安装时应用水平尺或水平管校验安装的质量,且所用紧固件应紧固,不得松动,垂直水平位置的偏差角度不应超过1度。如遇建筑固定基层强度不达标时,可选用化学螺栓代替膨胀螺丝。10 .现场安装技术要求10.3 栏杆应满足GB50096-1999（2003版）宅设计规范要求。10.4 栏杆防雷应满足GB50057-94建筑物防雷设计规范要求。10.5 产品制作好后按图纸上所有规定的位置及尺寸准确安装就位,确定好标高及垂直平整度。应按照甲方要求与图纸设计要求进行定位,确保达到设计要求与验收规范。10.6 预埋件安装根据图纸设计要求和施工现场的实际情况准确无误的定位，避免造成不在一条平行线上。10.7 室内栏杆所提供的标准线抄水平定位安装,预埋间距根据楼梯踏步数量及图纸设计要求,安装定位。10.8 安装偏差必须符合国家规定和设计要求,达到验收标准。10.9 预埋件,楼梯、阳台栏杆安装必须牢固,安装偏差根据国家规定和设计要求。扶手直线度3mm,垂直度3mm,栏杆内距误差3mm,对角线误差3mm,预埋件垂直误差3mm,水平误差3mm。10.10 确定预埋件安装定位准确无误后再进行栏杆安装。10.11 楼梯及阳台栏杆安装完成后,接部位打磨光滑,经验收后再做表面一致处理。10.10室外栏杆安装过程中,防止阳台栏杆擦伤损坏,应做防护。10.11 现场安装必须按照图纸上的要求进行安装,尤其是底座的地脚螺栓、入墙件螺栓等。11 .成品保护11.1 产品安装完成之后,必须立即做整体覆膜的成品保护。11.2 不得在已安装完成的栏杆上涂抹砂浆及挂放杂物。113为防污染,在交叉作业过程中,成品栏杆需盖上保护膜。12 .安全.环保文明施工12.1 高度作业超过2m的楼梯,施工前要进行检查是否牢固。使用的人字梯应四角落地才罢放平稳,梯脚应设防滑橡皮垫和保险链。人字梯上铺设脚手板,脚手板两端搭设长度不得少于20cm,脚手板中间不得同时两人操作。梯子挪动时,作业人员必须下来,严禁站在梯子上踩高跷式挪动,人字梯顶部较轴不准站人,不准铺设脚手板。人字梯应当经常检查，发现开裂、腐朽、楔头松动、缺档等,不得使用。12.2 施工前应集中工人进行安全教育,并进行书面交底。施工人员必须严格执行现场安全生产规章制度。施工人员进入现场要戴好安全帽,安全带,焊接人员必须穿好绝缘鞋。施工前必须进行安全技术交底不违章作业,服从安全人员指挥。12.3 施工现场应有严禁烟火安全标语,现场应设专职安全员监督保证施工现场无明火。12.4每天收工后剩余料头不准乱倒,应收集后集中处理。废弃物（如口罩等）按环保要求分类消纳。12.5 现场清扫设专人洒水,不得有扬尘污染。打磨粉尘用潮布擦净。12.6 施工现场周边应根据噪声敏感区域的不同,选择低噪声设备或其他措施,同时应按国家有关规定控制施工作业时间。12.7 作业时操作工人应配戴相应的保护设施如:口罩、手套等。以免危害工人肺、皮肤等。12.8 施工现场材料应堆放整齐,对每天施工剩下的角料进行整理,清扫,做到工完料净场地清。12.9 严禁在室内用有机溶剂清洗施工用具。12.10 废料应及时清出室内,施工时室内应保持良好通风。此工艺技术标准，解释和修改权属技术部门。
