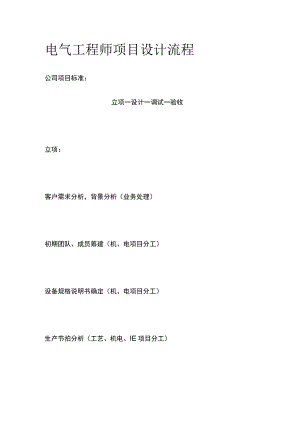

电气工程师项目设计流程公司项目标准：立项一设计一调试一验收立项：客户需求分析，背景分析（业务处理）初期团队、成员筹建（机、电项目分工）设备规格说明书确定（机、电项目分工）生产节拍分析（工艺、机电、IE项目分工）控制系统分析（电控要求）项目可行性分析（成本与盈利）设计：IO表设计：编I/O表，选PLC,分配端子。I元器件选型，写BOM清单，下单：例如：PLC:三菱FX3-48MRES-A,40WoHMI:威纶通MT6070IP,7寸DC24V,500mA。带串口通信。PLC下载线：FX-SCO9oHMl下载线：SUB。通信线：HMl与PLC连线。通讯板：485BDo温控仪：欧姆龙E5CZ-R2MTo查选型手册。交流接触器：选品牌，查选型手册。断路器：同上。按钮开关：同上。接线端子排：同上。I图纸设计：用CAD.EPLAN等设计。I工艺流程分析（工艺工程师提供）I人机界面设计（结构化工程设计）PLC程序框架设计（结构化工程设计）调试：装配通电、气电机归原点手动、报警、复位空载运行带载运行验收:说明书制作试产I改善I验收交付设计流程1,根据机械图找出控制对象。2,根据机械图找出控制工艺。3,根据控制对象设计控制思路。4,根据控制思路与功率选择元件。5,根据控制思路与元件设计电路。机械图控制对象：电机、电磁阀等输出数量。控制工艺：通过什么来控制输出对象。控制思路：主电需要什么保护？加热器需要什么保护？电机需要什么保护？开关电源需要什么保护？怎么避免干扰问题？元件选择：PLC.HML断路器、接触器、继电器、开关电源、电磁阀、滤波器、指示灯、保险管、开关、传感器等。设计电路：1.接地设计：最好PLCx开关电源、电机、电缆屏蔽层等单独接入地线排。
