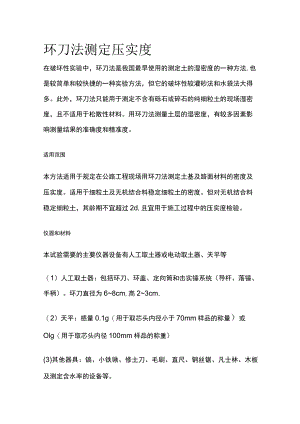

环刀法测定压实度.docx

环刀法测定压实度在破坏性实验中，环刀法是我国最早使用的测定土的湿密度的一种方法,也是较简单和较快捷的一种实验方法，但它的破坏性较灌砂法和水袋法大得多。此外，环刀法只能用于测定不含有砾石或碎石的纯细粒土的现场湿密度，且不适用于松散性材料。用环刀法测量土层的湿密度，有较多因素影响测量结果的准确度和精准度。适用范围本方法适用于规定在公路工程现场用环刀法测定土基及路面材料的密度及压实度。适用于细粒土及无机结合料稳定细粒土的密度。但对无机结合料稳定细粒土，其龄期不宜超过2d,且宜用于施工过程中的压实度检验。仪器和材料本试验需要的主要仪器设备有人工取土器或电动取土器、天平等（1）人工取土器：包括环刀、环盖、定向筒和击实锤系统（导杆、落锤、手柄）。环刀直径为68cm,高23cm.（2）天平：感量0.1g（用于取芯头内径小于70mm样品的称量）或Olg（用于取芯头内径100mm样品的称重）(3)其他器具：镐、小铁锹、修土刀、毛刷、直尺、钢丝锯、凡士林、木板及测定含水率的设备等。室内做密度试验，考虑到与剪切、固结等试验所用的环刀相配合，规定室内环刀容积为60150cm3°施工现场检查填土压实密度时，由于每层土压实度上下不均匀，为提高试验结果的精度，可增大环刀容积，一般采用的环刀容积为200500Cm3。环刀高度与直径之比，对实验结果是有影响的。根据钻探机具、取土器的筒高和直径的大小，确定室内实验使用的环刀直径为68cm,高23cm;野外采用的环刀规格尚不统一，径高比一般为11.5为宜。检测步骤1.用人工取土器测定黏性土或无机结合料稳定细粒土密度(1)擦净环刀，称取环刀质量m2,准确至0.1g。(2)在实验地点，将面积约30cm×30cm的地面清扫干净，并将压实层铲去表面浮动及不平整的部分，达到一定深度，使环刀打下后，达到要求的取土深度，但不得扰动下层。(3)将定向筒齿钉固定于铲平的地面上。顺次将环刀、环盖放入定向筒内与地面垂直。(4)将导杆保持垂直状态，用取土器落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。(5)去掉击实锤和定向筒，用镐将环刀及试样挖出。(6)轻轻取下环盖，用修土刀自边至中削去环刀两端余土，用直尺检测直至修平为止。(7腰净环刀外壁,用天平称取环刀及试样合计质量ml精确至0.1g。(8)自环刀中取出试样，取具有代表性的试样，测定其含水率。2、用人工取土器测定砂性土或砂层密度(1)如为湿润的砂土，试验时不需要使用击实锤和定向筒，在铲平的地面上,细心挖出一个直径较环刀外径略大的砂土柱,将环刀刃口向下,平置于砂土柱上，用两手平稳地将环刀垂直压下，直至砂土柱突出环刀上端约2cm为止。(2)削掉环刀口上的多余砂土，并用直尺刮平。(3)在环刀上口盖一块平滑的模板，一手按住木板，另一手用小铁锹将试样从环刀底部切断，然后将装满试样的环刀反转过来，削去环刀刃口上部的多余砂土，并用直尺刮平。(4)擦净环刀外壁，称环刀与试样合计质量ml,准确至0.1g。(5)自环刀中取具有代表性的试样测定其含水率3。(6)干燥的砂上不能挖成砂土柱时，可直接将环刀压入或打入图中。结果计算湿密度=4*(ml-m2)d2h试样的干密度二试样的湿密度/1+0.01WK=试样干密度/击实试验得到试样的最大干密度*100K测度地点的施工压实度,%ml环刀与试样合计质量，gm2环刀质量，gd环刀直径，cmh环刀高度,cmw试样的含水率，%
