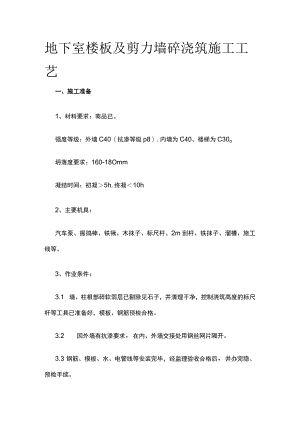

地下室楼板及剪力墙砼浇筑施工工艺.docx
地下室楼板及剪力墙碎浇筑施工工艺一、施工准备1、材料要求：商品已。强度等级：外墙C40（抗渗等级p8）,内墙为C40、楼梯为C30o坍落度要求：160-18Omm凝结时间：初凝5h,终凝10h2、主要机具：汽车泵、振捣棒、铁锹、木抹子、标尺杆、2m刮杆、铁抹子、溜槽、施工线等。3、作业条件：3.1 墙、柱根部碎软弱层已剔除见石子，并清理干净，控制浇筑高度的标尺杆等工具已准备好，模板、钢筋预检合格。3.2 因外墙有抗渗要求，在内、外墙交接处用钢丝网片隔开。3.3 钢筋、模板、水、电管线等安装完毕，经监理验收合格后，并办完隐、预检手续。二、操作工艺1.工艺流程：混凝土运输一剪力墙分层浇筑混凝土一分层振捣一框架柱混凝土浇筑一顶板浇筑一顶板找平一混凝土收面一拆模一养护2、墙体验浇筑前接槎处先浇一层50mm厚与墙体同配合比的水泥砂浆。3、浇筑墙体混凝土时应分层进行，最大不超过450mm。用标尺杆每450mm划上标记，每间距2m测定一次，配备手电筒，当下料450mm厚时，立即通知泵工停止泵送混凝土，待混凝土振捣至表面出现浮浆并不冒气泡为止。用溜槽浇筑环梁下的墙体及泵管浇筑不到的部位。混凝土在泵送前，必须先泵水泥砂浆润滑管道，以防止随后泵送的混凝土在管道内阻塞，并应在出灰点处用容器装满。泵送中管道堵塞清理时，为防止磴随处遗洒，清堵时必须垫竹胶板，并将清出的险及时运至浇筑面振实。4、墙、柱的混凝土的下料点应分散布置，连续进行，间隔时间不超过2小时。浇捣墙、柱高度超过2M时，验先放在定制的溜槽上，使碎慢慢流入模板内，而不得直接倒在模内，以免因碎落体高度过大而产生离析现象。柱帽部位混凝土浇筑必须分二次浇筑，以有效释放水泥的初期水化热，减少裂缝的产生，同时起到稳固支撑体系的作用。5、洞口混凝土浇筑时，使洞口混凝土两边高度对称一致。振捣棒距离洞边30cm以上，最好从两侧同时振捣，以防洞口变形。6、在墙体浇筑时，振捣棒移动间距应为30-40cm,每一振点的延续时间，以表面出现浮浆和不再下沉为止。同时振捣器应插入下层混凝±5cm,注意整个振捣作业中，不要振模振筋，不得碰撞各种预埋件、水电管线等。7、在窗洞模板的下部需设置排气孔，用于排除模板内的空气。8、墙体混凝土浇筑完毕，将上口甩出的钢筋加以整理，用木抹子按标高线将墙体上表面混凝土找平，如出现不足时，在混凝土补足后，仍需振捣。9、混凝土养护及拆模：常温施工时，在12h以内浇水养护，并不少于3昼夜，浇水次数应能保持混凝土处于湿润状态。常温下混凝土强度达到L2Mpa时，经技术负责人同意后方可拆除，拆除时，先拆一个柱或一面墙体，观察混凝土不粘模、不掉角、不坍落即可大面积拆模。拆模后及时修整墙面及边角，剔凿上口的浮浆、浮渣,并用水冲洗干净。10、模板拆除后，及时清理外露钢筋上的水泥浆等杂物。11、混凝土浇筑时，应及时填写施工记录，并按施工规范要求做好试验试块（有试验员完成）。12、在浇筑混凝土过程中，要派木工、钢筋工看模、看筋，及时配合混凝土的浇筑以便对出现的问题及时进行修正。混凝土浇筑时，如发现钢筋偏位、模板移动等情况,应立即停止浇筑彳寺处理后再进行浇筑，禁止隐瞒施工。13、应对拆模完的竖向结构进行覆膜养护。三、质量要求及质量标准1.商品已进场后要认真检查小票，核对验强度等级是否为外墙C40p8或内墙C40o2、要求检查每车砂的坍落度，不合格品不得使用，并有测试记录。3、认真查看小票出站时间和到场时间。混凝土从出机至施工现场时间不得超过Ik4、混凝土试块必须按规定取样、制作、养护和试验。5、混凝土要振捣密实，不得有孔洞、表面裂缝、起砂等缺陷。6、混凝土浇筑允许偏差见下表：检查项目允许偏差（mm）检查方法1轴线位移8尺量2标高±10水准仪3截面尺寸+8,-5尺量4垂直度8经纬仪、吊线、尺量5平整度82m靠尺、塞尺6预埋件10尺量7预埋管5尺量8预留洞中心线位置15尺量四、其它措施1.文明施工1.l不能光脚、赤膊施工。1.2 振捣工应配戴绝缘手套穿绝缘鞋。1.3 泵管出口前方不得站人。1.4 磅运输车、泵车清洗水要经沉淀池二级沉淀后流入市政管线。1.5 磴施工严禁碰动水准点。1.6 严禁碰动钢筋、水电管线及预埋件，如有碰动需及时修正。2、成品保护2.1 浇筑混凝土时，应用冲孔刚跳板铺设马道。2.2 振捣时，不得碰动钢筋、预埋件等，防止移位。2.3 钢筋有踩弯、移位或脱扣的，及时检修。2.4 散落在模板上的混凝土应及时清理干净。3安全措施3.1 浇注混凝土前，应对振动棒进行试运转，振动操作人员应穿胶鞋、戴绝缘手套；振动器不能挂在钢筋上，湿手不能接触电源开关。3.2 施工前劳务班组必须提前组织人员做好安全交底及班前交底。3.3 劳务班组管理人员及安全员须全程跟踪，发现问题及时向项目部汇报，不得盲目施工。3.4 提前组织好木工、钢筋工值班人员。3.5 施工人员必须戴好安全帽、严禁酒后上班。3.6 泵送混凝土车、管道接头，安全阀必须完好，管道的架子必须牢固，输送前必须试送，检修必须卸压。3.7 使用振动棒的工人应穿胶鞋,戴绝缘手套,湿手不得接触开关，电源线不得有破皮漏电。3.8 下雨施工时对现场所有的施工机械、机具做好覆盖和保护，由临电负责人定期对现场工具进行检查、修理、保养。4、环境保护措施4.1 加强现场管理，降低人为噪音；选用低噪音泵车和振捣棒。4.2 施工现场定时清理，洒水降尘。4.3 磅运输车进、出场要清洁干净,避免造成沿途遗撒。
