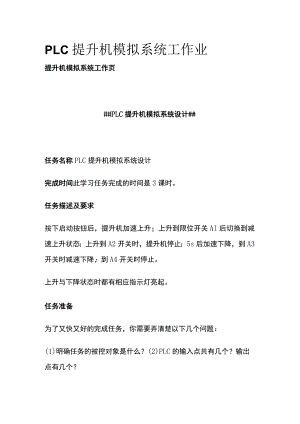

PLC提升机模拟系统工作业.docx

PLC提升机模拟系统工作业提升机模拟系统工作页#PLC提升机模拟系统设计#任务名称PLC提升机模拟系统设计完成时间此学习任务完成的时间是3课时。任务描述及要求按下启动按钮后，提升机加速上升；上升到限位开关Al后切换到减速上升状态；上升到A2开关时，提升机停止；5s后加速下降，到A3开关时减速下降；到A4开关时停止。上升与下降状态时都有相应指示灯亮起。任务准备为了又快又好的完成任务，你需要弄清楚以下几个问题：(1)明确任务的被控对象是什么？(2)PLC的输入点共有几个？输出点有几个？(3)工具、设备、器件及资料：PLC实训室使用设备、资料清单序号名称型号与规格说明1PLCS7-200小型一台2上位机编程电脑一台及通信电缆一条WINDOWS操作系统安装STEP7编程软件数据通信线3实训操作台TVT-90HC可编程序控制器训练装置4数码显示模块一块十进制七段式数码管5按钮无自保按钮两个6直流电源24V直流电源-台7资料工作页、可编程序控制器教材及专业书籍、作业指导书等任务决策1、各组根据任务描述及要求制定本组的工作计划：2、制定PLC的I/O分配表如下:输出输入符号地址作用符号地址作用3、画出系统的控制电路接线图：4、所使用的中间继电器的地址及用途继电器用途继电器地址继电器用途继电器地址任务实施1、根据您的计划，请设计系统程序；2、根据系统接线图检查硬件接线是否正确；3、调试运行直至达到任务要求。温馨提示：在任务实施过程中，您可能需要相关资讯，请您参阅工作电脑中指令参数及功能和检索帮助。任务评估1、进行自检，在评价表中自已评价。2、进行互检，各组组长给组员评分。将您的任务与其他组员的进行对比，取长补短，在组内进行充分的讨论，得出最佳成果。选出展示代表，与大家分享您的成果。3、教师点评4、小组和教师都完成工作任务总结以后，各小组对自己的工作岗位进行整理、整顿、清扫、清洁、安全、素养、清洁处理；归还所借的工量具和实习工件。PLC提升机模拟系统设计综合评价表评 价 项 目职 业 素 养评价评价标准评价方式内容自小组教我评价师评评价价安全A作风严谨、遵章守纪、专注与创意识新责任B遵守规章制度、认真负责意识C遵章守纪、不够专注D不遵守规章制度、工作态度有待提高团队A与同学协作融洽、团队合作意识意识强B与同学能沟通、协同工作能力较强C与同学能沟通、协同工作能力一般D与同学沟通困难、协同工作能力较差专任务业质量能力A按时完成工作任务并通过验收，准确填写工作页的问题B基本完成工作任务，工作页填写基本正确C工作任务或工作页没能顺利完成,程序运行时有偏差，工作页填写有错误D整个任务功能基本无法实现工程能力1、工程提前完成，施工过程完美；2、编程高效准确，具有借鉴作用。加分奖励：学生姓名综合评价等级指导老师日期注：课后反思问题请参阅作业指导书。
