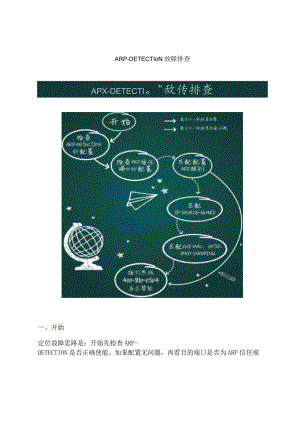

ARP-DETECTIoN故障排查APX-DETECTI。"敌传排查一、开始定位故障思路是：开始先检查ARP-DETECTION是否正确使能。如果配置无问题，再看目的端口是否为ARP信任端口。如果不是ARP信任端口，则需要进行用户的合法性检查。关于用户合法性检查，首先进行的是匹配ARP规则，如果匹配，则按照规则处理,如果不匹配,则查看是否匹配IPSOURCEGUARDo关于IP-SOURCE-GUARD的匹配，如果找到对应的IP表项，则判断是否非法，如果不匹配,则查看是否匹配OUI-MAC、DOTlX、DHCP-SNOOPING的其中一项。1、检查ARP-DETEcnON的酉己置查看ARP-DETECTlON在设备上对应的VLAN中是否使能。如果未使能，则进行下一步处理。命令：displayarpdetection例如：ARP-DETECTION在VLAN10中使能，则有如下显示H3CdisarpdetectionARPdetectionisenabledinthefollowingVLANs:1,102、检查ARP信任端口的配置查看该ARP所在或所应该的端口是否为信任端口，如果不为信任端口，则进行下一步处理。命令：displaythis例如：TEN5/0/1为ARP信任端口H3C-Ten-GigabitEthernet5/0/1displaythisportlink-modebridgeportlink-typehybridporthybridvlan1untaggedarpdetectiontrust3、匹配配置规则查看在设备上是否配置了ARP的规则。如果匹配，则按照规则处理(Permit/deny),如果未匹配，则进行下一步处理。命令：displayarpdetection例如：IP为LLLO/24,MAC为2222-2222-2200/ffff-ffff-ffOO的ARP,被丢弃。H3CdisplayarpdetectionARPdetectionisenabledinthefollowingVLANs：1j10ARPdetection：arpdetection0denyip1.1.1.0255.255.255.0mac2222-2222-2200ffff-ffff-ffOO4、匹配IPSOURCE-GUARD查看是否匹配IPSOURCE叵AdministratorGUARD的静态配置。如果找到了对应源I耳JtLAdministrator2015-12-12 07:09:15址不符，认为i刻RP报文非法，进行丢弃。产到对应的，认为合法，进行转发一里未匹配，则进行彳!I继续进行 dhcp snooping,802.1 x1oui mac植命令：displayipsourcebindingII例如：LLLlOoo2-0002-0002的ARP报文会被丢弃，1.Illl-版权所有:杭州华三通信技术有限公司Illl报文符合静态绑定表项，会正常学到，其他IP地址非LLLI的ARP正常学习。<H3C>displayipsourcebindingTotalentriesfound:1MACAddressIPAddressVLANInterfaceType0011-1111-11111.1.1.1N/AGE1O28Static5、匹配OUl-MAC、DOTlX、DHCP-SNOOPING检查源MAC是否为OUl-MAC,VOICEVLAN是否使能；如果未匹配，则进行下一步处理。命令：displayvoicevlanouidisplayvoicevlanstate例如：查看交换机上目前配置的。UI-MAC如下且端口Ten-GigabitEthernet5/0/1使能了VOiCevlan。H3CdisvoicevlanouiOuiAddressMaskDescription0001-e300-0000ffff-ff00-0000Siemensphone0003-6b00-0000ffff-ff00-0000Ciscophone0004-0d00-0000ffff-ff00-0000Avayaphone0060-b900-0000ffff-ff00-0000Philips/NECphoneOOdO-Ie00-0000ffff-ff00-0000Pingtelphone00e0-7500-0000ffff-ff00-0000Polycomphone00e0-bb00-0000ffff-ff00-00003comphoneH3CdisvoicevlanstateMaximumofVoiceVLANs：128CurrentVoiceVLANs：1VoiceVLANsecuritymode:SecurityVoiceVLANagingtime：1440minutesVoiceVLANenabledportanditsmode:PORTVLANMODECOSDSCPTen-GigabitEthernetBZOZl2AUTO646检查IP、MAC是否匹配DHCp-SNOOPlNG表项；如果未匹配，则进行下一步处理命令：displaydhcp-snooping例如:匹配1.1.LlIIIl-1111-1111的ARP正常学习,其符合dhcp-SnoOPing表项。H3Cdisdhcp-snoopingDHCPSnoopingisenabled.Theclientbindingtableforallports.Type:D-Dynamic,S-Static,R一-RecoveringTypeIPAddressMACAddressLeaseVLANSVLANInterfaceD1.1.1.11111-1111-111128612GigabitEthernetlZOZl检查源MAC是否为dotIx的mac。如果是，则正常学习。否则丢弃报文。命令：displayconnectionaccess-typedotlx例如：源MAC2c59-e501-a055是dotlx用户的MACoH3Cdisplayconnectionaccess-typedotlxSlot：1Index=23,Username=dot1xdot1xIP=NAIPv6=NAMAC=2c59-e501-a055Total1connect!on(s)matchedonslot1.
