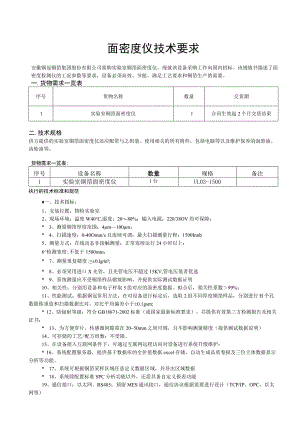

面密度仪技术要求.docx

面密度仪技术要求安徽铜冠铜箔集团股份有限公司需购实验室铜箔面密度仪，现就该设备采购工作向国内招标。该规格书描述了面密度检测仪的工况参数等要求，设备必须高效、节能，满足工艺要求和铜箔生产的需要。一.货物需求一览表序号货物名称数量交货期1实验室铜箔面密度仪1合同生效起2个月交货结束二.技术规格供方提供的实验室铜箔面密度仪还应配带与之组装、使用相关的所有附件，包括电脑等以及维护保养的润滑油、齿轮油等。货物需求一览表:序号设备名称数量规格备注1实验室铜箔面密度仪1台UL03-1500执行的技术标准和规范一、技术指标：1、安装位置：物检实验室2、现场环境：温度W40°C,湿度：2080%；输入电源：220/38OV均可保障；* 3、测量铜箔厚度范围：4m100m；* 4、扫描速度：0-40Omm/s且连续可调；最大扫描测量行程：1500Innb5、测量方式：在线动态非接触测量；正常连续运行24小时以上；6检测宽度:不低于1500mm；* 7、测量重复精度:±0.lgma;* 8、必须采用进口X光管，且光管电压不超过15KV,管电压低者优选* 9、系统测量应不受铜箔样品褶皱影响，并提供实际测试数据证明10、相关性：分别用设备和电子秤取5组对应的面密度数据。拟合后，相关性系数99%；11、性能测试：根据铜冠常用方法，在对设备进行标定后，选取2组不同厚度铜箔样品，分别进行H个孔数据称重值和扫描数据比对，对比平均偏差小于±0.1gsm;* 12、防辐射等级：符合GB18871-2002标准（或国家最新标准要求），并提供有效第三方检测报告及相关证书；* 13、为方便穿片，传感器间隙需在2050mm之间可调，且不影响测量精度（提供测试数据说明）14、可存储的工艺/配方组数：不受限。15、在设备接入互联网条件下，可通过互联网远程访问对设备进行系统升级维护；* 16、系统配置服务器，提供基于数据库的全价值数据excel存储，自动生成品质卷报及三位立体数据显示分析等功能。* 17、系统可根据铜箔采样区域任意定义数据区域，并导出区域数据* 18、系统除配置标准SPC分析功能以外，还需具备自定义报表功能19、通信接口：以太网、RS485；预留MES通讯接口，通信协议根据需要进行设计（TCP/IP、OPC、以太网等）*20、不少于2个国内铜箔客户实验室测厚仪实际应用经验，供货范围包括实验室测试平台（提供相关合同，敏感内容可隐去）21、远程监控：通过局域网、远程终端PC和远程软件实现远程在线监控、远程数据查询、导出，远程SPC报表，及联机打印等管理功能22、国内X射线测厚仪实际使用量大者优选*对带星号（*）的技术参数必须在投标文件中提供技术支持资料，未提供或所提供资料未能证明的，评标时不予认可，作否决或废标处理。二、执行的技术标准和规范离线密度测量仪的设计、制造、包装、运输、储存、验收过程中执行并符合现行最新的国家有关标准、规范和规定。三、工作环境 温度范围：温度40°C 湿度范围：2080% 电源条件：220/380V均可保障四、交货 交货期：合同生效后2个月； 交货方式：货发到用户安装现场或商务协商；五、验收开箱验收：设备到货后，双方在场，安装前对设备硬件、资料、备件等需按照技术协议要求进行清点，清点无问题后开具开箱验收单。供方需保证其所供货设备通过出厂检测校准，设备移交时应提供完整的设备检测校准报告（包含具体的检测/校准数据）。设备验收需按原厂家标准及双方技术协议和相关国家标准执行。六、技术资料及附件软件光盘一套中文软件及机器操作说明书一套七、易损件、备品备件清单供方需提供维修专用工具1套以及易损件、备品备件1套。八、培训、质保及售后服务设备使用培训的时间、方式和效果：设备到达后，在接到安装通知后7天内执行免费安装、调试直至达到验收指标。免费提供现场培训及相关技术资料，直至我方完全掌握相关内容为止。培训内容：设备的安装、使用、维修培训。培训目标：通过详细的培训，可以让我方掌握设备的操作以及维修保养相关知识，达到可以独立操作的程度。培训时间：3天（可以根据具体安装培训情况适当调整）验收标准：现场验收：验收内容包括：设备的组成部件、备件，设备的功能、测量的参数及精度。验收依据：凡在合同中规定的，以合同规定为准。凡在合同中没有规定的以产品说明书或相关检测试验标准为准。在双方共同确认所有要求达到以后，由双方授权代表签署验收证书。保修期：保修期为验收合格后2年，试验软件终身免费升级。保修期内每年进行一次设备维护保养。维修响应：设备出现故障时，供方在48小时内派人到达现场进行故障处理，一周内解决问题。保修期内，设备因设计和制造原因导致的故障，供方免费维修；保修期外若出现设备故障需要紧急更换部件时，供方需本着先解决问题再支付维修费的原则进行操作。审核：编写：
