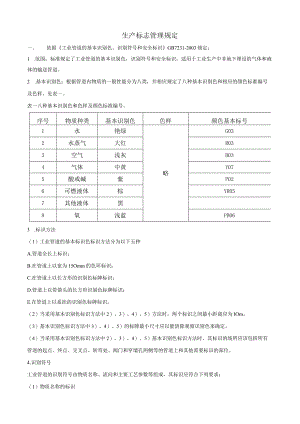

生产标志管理规定一、依据工业管道的基本识别色、识别符号和安全标识GB7231-2003规定：1 .范围：标准规定了工业管道的基本识别色，识别符号和安全标识，适用于工业生产中非地下埋设的气体和液体的输送管道。2 .基本识别色：根据管道内物质的一般性能分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样，见表一。表一八种基本识别色和色样及颜色标准编号。序号物质种类基本识别色色样颜色基本标号1水艳绿略G032水蒸气大红R033空气浅灰B034气体中黄Y075酸或碱紫P026可燃液体棕YR057其他液体黑8氧浅蓝PB063 .标识方法（1）工业管道的基本标识色标识方法分为以下五种A.管道全长上标识；B.在管道上以宽为15Omm的色环标识；C.在管道上以长方形的识别色标牌标识；D.管道上以带箭头的长方形识别色标牌标识：E.在管道上以系挂的识别色标牌标识。（2）当采用基本识别色标识方法中2）、3）、4）、5）方法时，两个标识之间最小距离应为IOm。（3）基本识别色标识方法中3）、4）、5）的标牌最小尺寸应以能清除观察识别色来确定。（4）当采用基本识别色标识方法中2）、3）、4）、5）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。4.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：（1）物质名称的标识A.物质全称，如主蒸汽、氮气、给水、送风管等。B.化学分子式，如N2、H2SO4,HzO等。(2)物质流向标识A.工业管道内物质的流向用箭头表示图表示，如果管道内物质的流向是双向的，则以双向箭头表示。B.当采用基本识别色标识方法中4)、5)方法时，则标牌的指向就作为管道内的物质流向。如果管道内物质的流向是双向的，则标识牌指向应作成双向的0(3)物质的压力、温度、流速等工艺参数的标识：使用时可按需自行确定采用。(4)名称和流向中的字母，数字的最小字体，以及识别符号中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。二、 依据火力发电厂保温油漆设计规程标准DL/T5072-1997规定：为了标志介质种类、流向和管道名称，管道必须涂以油漆。在管道弯头、穿墙处及需要观察的位置,必须涂刷介质名称、表示介质性质的色环和标识介质流向的箭头。文字和箭头用黑色或白色油漆涂刷，尤其颜色应按规定的要求使用。管道的色环、介质名称，介质流向箭头的位置、形状和宽度等可参照国家标准。发电厂场内管道漆色标志见表二：表二发电厂场内管道漆色标志：序号管道名称颜色底色颜色色环1主蒸汽和中间再热蒸汽无环2抽汽和背压蒸汽红3凝结水(保温)浅绿4凝结水(不保温)浅绿无环5化学净水浅绿白6给水绿7疏水和排水黄8消防水红无环9油黄无环10热网水褐11硫酸亚铁和硫酸铝褐无环12盐水白雪青13氯深绿白14氨黄黑15联氨橙黄红16酸液浅灰橙17碱液浅灰雪青18氢橙黄无环19空气天蓝无环20磷酸三钠溶液绿红21石灰浆浅灰白22过滤水浅蓝无环23天然气及高炉煤气白黑24原煤黑无环25冷风浅蓝无环26煤粉黑27热风蓝28烟道无环29氧气蓝红30二氧化碳、氮气浅灰红31乙块白红32循环水、工业水、除尘水、冲灰水黑无环三、 依据原国家电力公司电力生产企业安全设施规范手册2001年修订版对设备的标志要求，见表三：表三电力安全设施标志牌：序1J-图形符号标志类别配置规范13号汽轮机H:过号：*收：汽轮机（发电机）标志牌标明机组顺序编号和名称（可加注设备主要参数、型式、型号及重要数据），固定于机组醒目处。23号锅炉H式：ats:争昧：锅炉标志牌标明锅炉顺序编号和名称（可加注设备主要参数、型式、型号及重要数据），固定于运转层醒目处。33A凝结水泵i主要辅机设备标志牌1、标明辅机名称及编号；2、安装固定于设备中部处，面向主巡回检查路线；3、（可加注设备主要参数、型式、型号及重要数据）。43;Sl式型号参数I高压厂用变压器变压器（电抗器等）标志牌1、标明设备名称编号；2、安装固定于变压器身中部处；3、面向主巡回检查路线；4、（可加注设备主要参数、型式、型号及重要数据）：5、单相变压器每相按装标志牌并注明名称、编号、相别。5断路器标志牌1、标明设备名称编号；2、安装固定于断路器操作机构箱上方醒目处，分相操作的断路器标志牌安装在眉相操作机构箱上方醒目处并标明相别。6隔离开关标志牌1、标明设备名称编号；2、手动操作型隔离开关安装固定于隔离开关操作机构上方100mm处；3、电动操作型隔离开关安装固定于操作机构箱门醒目处；4、面向操作人员。7电流互感器电压互感器避雷器耦合电容器等标志牌1、标明设备名称编号；2、安装在单支架的设备，标志牌还应标明相别，安装于离地面L5m处，面向主巡回检查线路；3、三相共支架设备，安装于支架横梁醒目处，面向主巡回检查线路；4、落地安装加独立遮拦的设备（如避雷器、电抗器、电容器、所用变压器等），标志牌安装在设备围栏中部，距地面1.5m处，面向主巡回检查线路；8控制箱端子箱标志牌1、标明间隔或设备名称、编号；2、安装于控制箱门、端子箱门上方醒目处。9接地刀闸标志牌1、标明设备名称编号；2、安装于接地刀闸操作机构上方100mm处；3、标志牌应面向操作人员10室内配电装置标志牌1、手车式开关柜标志：间隔的名称、编号安装于柜前、柜后下柜门的上部；2、成套式开关柜标志：（1）间隔名称、编号安装于柜前上柜门和柜后门；（2）隔离开关的名称、编号安装于控制箱门上：3、GlS组合电器标志：（1）间隔名称、编号安装于控制箱门上；（2）单元设备名称、编号安装于个单元电气室的中部，且面向主巡回检查路线；4、敞开式设备：（1）间隔名称、编号安装于柜前上柜门和柜后门；（2）隔离开关的名称、编号安装于操作机构的上方；（3）间隔名称、编号安装于控制箱门上；5、间隔式设备：（1）间隔名称、编号安装于遮拦中部；（2）隔离开关名称、编号安装于操作机构旁。11控制保护直流等盘柜标志标明设备名称、编号、与盘柜前后顶部门楣处：或喷字代替标志牌12Woker；串tt66号IOkWMttI26号I电缆线路标志牌1、应标明电缆线路电压等级、线路名称、电缆型号、规格及终点（并联时用的电缆应有顺序号）；2、装设在电缆终端处；3、直埋电缆在直线段每隔100mnI处，电缆接头处应设置明显的标桩；4、标桩采用方柱石质材料，埋深250mm,读上应保持IoOnun（可根据具体条件合理安排）5、标桩采用两面刻字（字深Imm）,穿越城镇的直埋电缆，根据地面情况，标桩的设置可适当向四周延伸,但应能适应保护地下电缆的需要。I5"I13线路名称杆号及色标标志牌1、线路每基杆塔须悬挂线路名称、杆号牌子；2、相邻近（100mm）平行线路及线路每基杆塔、交叉跨越线路交叉点两侧（葛亮基）肝塔须悬挂线路名称、杆号及色标牌；3、跨越公路的两侧杆塔上，面向公路；4、IlOKv及以上电压等级线路悬挂高度距地面5-12m、IlOKV以卜.距地面高度不低于2.5m,面向小号处;5、对同杆架设的多条线路，可采用带色标标志牌以示区分。14线路（母线）相位标志牌1、起始杆塔每相；2、终端杆塔每相；3、换位杆塔及其前后第一基杆塔每相；4、导线悬挂点的左旁或右旁；5、线路相位标志牌悬挂在龙门架醒目处，至少两端各挂一个；6、母线相位标志牌悬挂在母联分段两端，中间有龙门架的应适当悬挂。15(电力电缆标忐牌制及普通电缆标志;电力线路（电缆）标志牌固定于电缆两端处16F0311.2号低压加热H水!出口n阀门标志牌1、标明阀门名称、编号和开启、关闭操作方向；2、圆形手轮直径大于40Onlm者，可采用圆形标志牌，安装固定于手轮中部；3、手轮直径小于400mm者或非圆形操作手柄，可采用(圆形标志牌。手轮转动方向固定于手轮中部，4、采用带三角顶部矩形标志牌，暗转愈发体连接支架处配合使用；5、带三角顶部矩形标志牌标注方式有两种：（1）三角部分标注机组编号、矩形方框内标注阀门名称及编号：（2）三角部分涂介质颜色以表示该阀门所处的管道系统，、矩形方框内注明阀门名称及编号。6、取样、仪表管群采用矩形标志牌，悬挂或用螺丝夹在在管壁阀门下。7、仪表管群在10根以下时标志牌呈水平或斜向排列。8、仪表管群载0根上时，标志牌呈V形排列。17甫%转动设备转动方向标志1、标注在转动设备的壳体上；2、标注在转动设备的防护罩上。18i,四段ril除氧器t4胃结水至除虱器1«'疥戚水至器管道着色、介质流向及名称1、各类管道按照GB-37231与DL/T5072的规定着色和色环标志2、色环及介质流向应标注在管道弯头、穿墙处及管道密集处、难以辨别的部位，其位置应在距弯头至少500mm的直管段上，如两弯头相距不够100Omm时则应选择中间位置，Iom以上长的管道应每IOm标一次色环介质流向及名称。3、管道色环、介质流向及名称见左图，相对尺寸大小见表3,当介质流向有两种可能时，应标出两个方向的指示箭头。4、文字和箭头及色环用黑色或白色油漆涂刷。注：按照国际要求，应注明参数，部分企业把温度、压力等参数写在箭头内（箭头为空心箭头）193号接地线接地线标志牌及接地线存放地点标志牌1、固定在接地线地端限价把手上2、接地线标志牌应由铝板、其他金属或绝缘材料制作，直径为80mm,厚度为1mm。3、接地线存放地点标志应固定在存放处醒目位置，以便于接地线使用中对号入座。四、附录:1.火力发电厂常用设备及设施色标一览表1防误闭锁解锁钥匙盒（示范性）1、发电厂主控室、变电站控制室2、解锁钥匙盒时将解锁钥匙存放在其中并加封，根据规定执行手续后使用；3、解锁钥匙盒用木质或其他材料制作，面部为玻璃，在紧急情况下将玻璃敲碎，取出解锁钥匙使用。2l»1：以<!I禁止
