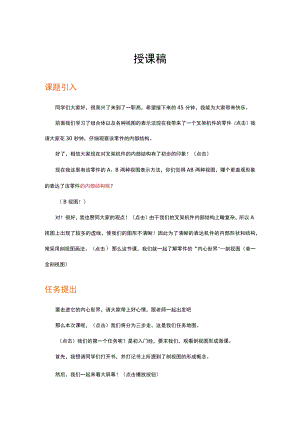

授课稿课题引入同学们大家好，很高兴了来到了一职高，希望接下来的45分钟，我能为大家带来快乐。前面我们学习了组合体以及各种视图的表示法现在我带来了一个叉架机件的零件（点击）我请大家花30秒钟，仔细观察该零件的内部结构。好了，相信大家现在对叉架机件的内部结构有了初步的印象！（点击）现在我这里有该零件的A、B两种视图表示方法，你们觉得AB两种视图，哪个更直观形象的表达了该零件的内部结构呢？（B视图！）对！很好，我也赞同大家的观点！（点击）由于我们的叉架机件内部结构上瞰复杂，所以A视图上出现了较多的虚线，使我们的图形不清晰！因此为了清晰的表达机件的内部形状和结构，常采用剖视图画法。（点击）那么这节课，我们就一起了解零件的“内心世界"剖视图（单一全剖视图）任务提出要走进它的内心世界，请大家带上好心情，跟老师一起出发吧那么本次课呢，（点击）我们将分为三步走。这是我们任务地图。（点击）我们的第一个任务呢？是初入门经，要求我们，观看剖视图形成微课。首先，我想请同学们打开书，并打记书上所提到了剖视图的形成概念。然后，我们一起来看大屏幕！（点击播放按钮）任务一初入门径（看完）（点击）同学们从刚才的视频中,我们知道剖视图形成过程有三步：课件演示：第一步是？剖切：（学生回答）从书本的定义，我们知道，是用一B的剖切平面，剖开机件。第二步是？移走移走的是哪一部分呢？（看书）剖切平面前面的部分。第三步然后呢？投影：（将后面的部分向投影面投射所得图形，就称为剖视图了!）视频中的案例，剖切平面是沿机件前后对称平面把它剖开，然后拿走剖切平面前面的部分后，将后面的部分向正投影面投射，（点击）这样就的到了剖视的主视图。（点击）像这种用剖切平面完全地剖开机件所得的剖视图称为全剖视图。它主要用于表达外形简单而内形比较复杂fi几件。大家明白了吗？好，现在我们可以前进一小步了！前面的任务看起来有点小危险哈！（点击）但是，我们一如既往。任务二：深入了解剖切位置选择（点击）在第一步骤中，是用剖切平面，剖开机件，那么剖在什么位置比较合适呢？下面请同学们亲自动手实验来看一看。首先，我带大家熟悉一下我们的实验台（讲解实验台）我们可以单击截面箱工具，然后再单击插入横截面。这样就可以剖开机件了。我们使用剖切平面移动工具，当我们把鼠标放到剖切平面上时，旁边出现绿色小平面图标时，就可以拖动剖切平面从而动态剖切了。当然我们也可以通过这里切换到其他剖切平面进行实验。配合不同的视角进行查看，如果我们想旋转视图，可以现在同学们也亲手试过剖切位置实验了（点击）可以打开，02剖视图位置动态选择实验.exe。文件。（学生们动手2分钟）同学们觉得，这三个位置，哪个位置你觉得最能够看清楚内部结构并有利于投影表达？同学们可能都知道是C,但是为什么呢？还是来看一看老师的实验和实验报告吧。我们继续来看大屏幕!（单击播放）（观看微视频）（点击）同学们觉得，我们这个零件，该如何选择它的剖切位置呢！有谁能回答我一下吗？点评。（单击）简单来说，剖切位置选择原则为：通过轴线对称面；平行选定投影面。视图到剖视图转换（点击）现在零件已经被我们剖开了，（点击）拿走前面的部分，将剩余的部分向投影面进行投射，（课件动画这一过程）那么投射后的剖视图怎么来画呢？其实是有技巧跟方法的！我马上来为大家揭秘！你们可要仔细看喏！动画展示，三个步骤：擦除多余轮廓线；虚线变成细实线；绘制剖面线简单吧，大家一定要清楚这三个步骤噢，现在，你们完成我们任务书上的任务二：查一S；大部分的剖切工作，老师已经帮助你们在AutoCAD中做好了，你仔细查一查，我们零件剖开后的全剖视图，是否漏画内部的线条？2分钟中,补画视图缺漏线，提交CAD作业。讲解，PPT交代细节：大家看，他们的俯视图是按照剖开后绘制的，还是完整的绘制的？（完整）（点击）对！这是我们需要知道的第Y注意事项！机件的一个视图画成剖视图后，其他视图的完整性不受其影响。案例中主视图画成了剖视，俯视图一般完整画出。零件被剖开后，内部交线由原来的不可见都变成可见的结构，所以要用粗实现补画上,不能遗漏。（引导：（知识点2图层显示）因为机件剖开后，后面还有可见结构。）（点击）这是我们需要知道的第二个注意事项。（点击）剖视图中，剖切面与机件接触的部分称为剖切区域，这个区域应该画上剖切符号。它们有什么特点？（引导同学们回答：细实线、相互平行、间距、45。）知识点4:金属材料剖面符号是用水平方向成45。的互相平行、间隔均匀的细实线表示。在机械设计中，金属材料使用最多，大部分我们这样的的简明易画的表示方法。那么其他的剖面符号表示方法，请大家课后查看书上的表6-2。（点击）好了，课程已经过了一大半了，（点击）对于同学们挑战任务三，我已经非常放心了！任务三：探索实践剖视图，soeasy!对吧。我们T来看一看,如何着手绘制。就拿它来练手吧！这是没有剖切时，用视图来表达的图样。我们要表达内部结构，首先，选择剖切位置!这是我们之前大家动手做过实验的案例，我们对它的剖切位置已经没有疑问了，就选择这里。接下下，我们一起到AutoCAD中完成将主视图改画成剖视图的绘制。（CAD中演示）大家还记得，视图到剖视图的三个步骤吗？第一步，擦出由于剖切后不需要的轮廓线。好了，同学们你们可以去实践我们的课堂习题了（可以使用辅助帮助文档，CAD文档中包含隐藏秘籍噢！），祝你们好运！总结评价评价结束语
