兆欧表测绝缘注意事项.docx

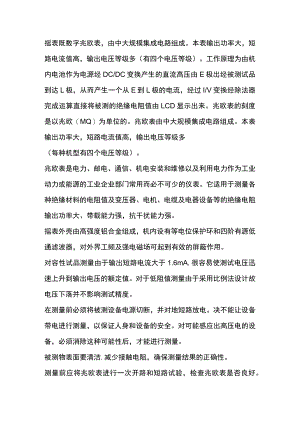

摇表既数字兆欧表，由中大规模集成电路组成。本表输出功率大，短路电流值高，输出电压等级多（有四个电压等级）。工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。兆欧表的刻度是以兆欧（MQ）为单位的。兆欧表由中大规模集成电路组成。本表输出功率大，短路电流值高，输出电压等级多（每种机型有四个电压等级）。兆欧表是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻输出功率大、带载能力强，抗干扰能力强。摇表外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。对容性试品测量由于输出短路电流大于1.6mA,很容易使测试电压迅速上升到输出电压的额定值。对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度。在测量前必须将被测设备电源切断，并对地短路放电。决不能让设备带电进行测量，以保证人身和设备的安全。对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。被测物表面要清洁.减少接触电阻，确保测量结果的正确性。测量前应将兆欧表进行一次开路和短路试验，检查兆欧表是否良好。即在兆欧表未接上被测物之前.摇动手柄使发电机达到额定转速(120rmin),观察指针是否指在标尺的8位置。将接线柱线(L)和地(E)短接，缓慢摇动手柄，观察指针是否指在标尺的0位。如指针不能指到该指的位置，表明兆欧表有故障.应检修后再用。兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。必须正确接线。兆欧表上一般有三个接线柱，其中L接在被测物和大地绝缘的导体部分，E接被测物的外壳或大地。G接在被测物的屏蔽上或不需要测量的部分。测量绝缘电阻时,一般只用L和E端.但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用端，并将端接屏蔽层或外壳。线路接好后，可按顺时针方向转动摇把.摇动的速度应由慢而快，当转速达到每分钟120转左右时(ZC-25型)，保持匀速转动，1分钟后读数，并且要边摇边读数，不能停下来读数。摇测时将兆欧表置于水平位置，摇把转动时其端钮间不许短路。摇动手柄应由慢渐快，若发现指针指零说明被测绝缘物可能发生了短路，这时就不能继续摇动手柄.以防表内线圈发热损坏。读数完毕.将被测设备放电。放电方法是将测量时使用的地线从兆欧表上取下来与被测设备短接一下即可(不是兆欧表放电)。电动机绝缘电阻的测量电动机的三相绕组共有6个线头，接在接线盒的6个柱上。摇测时，先将电动机接线盒打开，拆下连接片，先摇测相间（绕组）绝缘电阻，然后将电动机绕组接于线路接线柱L上，外壳接E接线柱测量各相绕组对地（或对外壳）的电阻。绝缘子绝缘电阻的摇测用5001000V摇表摇测低压绝缘子的绝缘电阻其值应不低于lMo摇测方法如下：1.针式绝缘子。将摇表（一）测试线接在铁脚上，连接线（÷）连在螺丝刀的金属杆上测试人员载绝缘手套握着螺丝刀木柄，使螺丝刀金属尖（刀）在针式绝缘子顶部及颈部周围滑动。滑动时，摇动摇表进行绝缘测量。2、线轴式和蝶式绝缘子。测量时，可在中间颈部圆周上绑一圈铜丝，将摇表的一根线连接在铜丝上，摇表的另一根线接在绝缘子的铁架上或铁担上。3、单独对新的线轴式绝缘子摇测时比较费时。测量时，将摇表的一根线接触绝缘子的外表面，另一根测试线绑在大号螺丝刀的长金属杆上，用金属杆端头插进绝缘子的内颈孔口内，在内孔避上下、左右反复滑动，测量其绝缘电阻值。测量蝶式绝缘子的方法与此相同。配电变压器绝缘电阻的摇测配电变压器在安装或检修后投入运行前以及长期停用后，都要用电压为1000-2500V的摇表测量绕组绝缘电阻测得的数值和测量时的油温应记入变压器档案内。将测得的数值与配电变压器在使用期间测得的绝缘电阻值相比较，以判断变压器的绝缘状况。如果配电变压器的绝缘电阻猛然降至初始值的50%,或更低时，应予更换大修。所测绝缘电阻的准确性，与测量方法和测量时的天气情况有非常密切的关系，测量时应注意以下事项：1、测量条件。选择温度在5。C以上，湿度在70%以下的天气进行测量；2、测量电压。摇测配变绝缘电阻应使用1000V或2500V的摇表，对变压器历次绝缘电阻进行比较时，所用摇表应为相间电压等级；3、测量项目。应测量配变一次绕组对二次绕组，一次绕组对地（配变铁芯或外壳）和二次绕组对地的绝缘电阻值；4、测量安全。测量前后，应将配变一次侧和二次侧各出线端分别接地放电，零线亦应断开，使绕组上残存的静电荷放尽，以保证安全。
