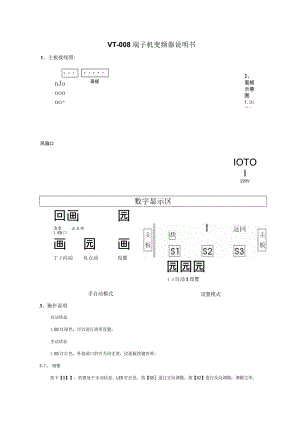

VT-008端子机变频器说明书1、主板接线图:面板nJoooooo-风扇口2、面板示意图1.D11JIOTOl220V数字显示区回画园清零正点动1.ED口画园画丁7向动负点动设置园园园自动I设置设置模式手自动模式3、操作说明自动状态1.ED灯绿色，可以进行清零设置；手动状态1.ED灯红色，外接端口的开关均无效，仅面板按键有效:3.1、 调模按下【S】，机器处于手动状态，LED灯红色，按【S5进行正向调模，按【S2】进行反向调模：调模完毕,按【S1】把机器变成自动状态：3.2、 参数设置按【S】，机器处于手动状态，再按【S3】进入参数设置，按【S5】和【S2】上下选择参数，当选择好要设置的参数的时候，按一下【S3】，右边的最后一个数码管闪动，再按一下，右边第二个数码管闪动，当按【S3】超过4次，就自动保存数据：当右边的4位数码管任意一个闪动，按【S5】进行加操作，按【S2】进行减操作；返回操作：当你不想保存数据的时候，按【S6】就返回：设置好参数后，按【S】把机器设置成自动状态。4、参数说明P1：运行频率，参数范围5-80Hz,默认值为：50Hz；P2：点动频率，参数范困5-80Hz,默认值为：6Hz；P3：加速度，默认值为1；P4：减速度，默认值为1；P5：运转超时，默认值为5：P6：计数限制数；默认值为OoO0；P7：计数限制：默认值为0,如果设置为1,就进行计数限制操作：P8：恢复出厂设置，默认值是0,如果设置成1,保存就进行恢复出厂设置操作；P9：载波频率，默认值是6000,参数范围4000-9999；PA：连打延时，默认值是100,单位毫秒，最小100,最大9999：5、错误代码E0：电源关闭:E2：电流保护;E4：短路保护;PC脚踏开关延时，默认值是0,单位亳秒，最大9999；E1：主板和面板通信错误;E3：电压保护；E5：温度保护：E6：传感器出错
