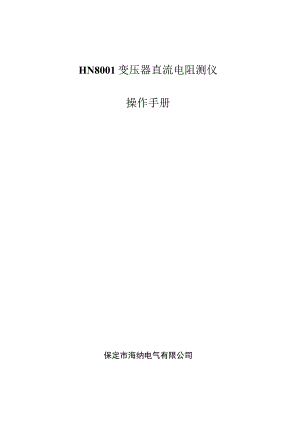

HN8变压器直流电阻测仪操作手册.docx

HN8001变压器直流电阻测仪操作手册保定市海纳电气有限公司一、安全措施1、使用本仪器前一定要认真阅读本手册。2、仪器的操作者应具备一般电气设备或仪器的使用常识。3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。4、仪表应避免剧烈振动。5、对仪器的维修、护理和调整应由专业人员进行。6、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。7、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。8、在测试过程中，禁止移动测试夹和供电线路。二、技术指标1、输出电流：1mA、5mA、40mA、200mA1A2、分辨率：1U3、量程：10-10K（ImA档）2-2K（5mA档）250m-250Q（4OmA档）50m-50（20OmA档）10m-10（IA档）4、准确度：2%。5、工作温度：0406、工作湿度：90%RH,不结露7、工作电源：AC220V±10%,50HZ三、系统介绍显不器仪器面板见图一。OOV+V-画眄画瓯画?图一四、仪器各控制机件及功能开关控制整机工作电源通断；充电不受开关控制，插入即充电。复位键按下此按键本机处于初始状态，可对输出电流进行预置。选择本机复位后，按此键进行电流预置。确认输出电流选择完毕后按下此键，即可由微机控制实现全部测试过程。显示调节可通过显示屏下面的旋扭进行显示屏辉度调节。士接地点。I+、I-输出电流接线柱，1+为输出电流正，I-为输出电流负。V+、V-V+为电压线正端，V-为电压线负端。五、测试与操作方法测试前准备：1、接线：把被测试品通过专用电缆线与本机的测试接线柱连接牢固，同时把地线接好。A、直接测量接线。见图二：ABCOabc测试仪B、助磁法接线见图三五（适用于YN-d-11联接组别）。CAB测试仪图三测试仪图四a b c测试仪图五图三，图四，图五分别为测量低压Rac,Rba,Rcb的接线方法2、电流选择：打开电源开关（开关上I为开，O为关），同时显示屏上会显示选择电流、自动，可通过选择键预置电流，每按一下选择键，显示屏会滚动出现ImA-5mA40mA-20OmAfIA3、测试：当选好电流后，按下确认键开始充电。液晶显示“正在充电”过几秒钟之后，显示“正在测试”这时说明充电完毕，进入测试状态，几秒后，就会显示所测阻值。（屏上会同时显示所选电流值与所测得的电阻值I=XXA;R=XXXXXmQ）当选择自动测试时，仪器会根据试品情况自动选择合适的电流进行测试。4、测试完毕后，按“复位”键，仪器电源断开，同时放电，音响报警，液晶恢复初始状态，放电音响结束后，重新接线进行下次测量，或拆下测试线与电源线结束测量。六、注意事项1、必须要等放电结束，报警声停止后，再进行拆线，否则危险。2、在测量无载调压变压器时，倒分接前一定要复位放电，报警声停止后，方可切换分接点。3、选择电流时要参考技术指标栏内量程，超量程时，由于电流达不到预设值，仪器一直处在“正在充电”状态，当出现此两种状态时要确认量程,选择适合的电流进行测试。4、测试完毕后，按“复位”键，仪器电源将与绕组断开，同时放电，音响报警，电流表回到零位，这时显示屏回到初好听状态，放电音响结束后,可重新接线，进行下次测量或拆下测试线与电源线结束测量。七、仪器成套性直阻仪主机一台IA型测试线一套三芯电源线一条保险管两支操作手册一本九、售后服务仪器自购买之日起一年内，属于公司的产品质量问题免费维修，终身提供保修和技术服务。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排最便捷的处理方案，并为您提供最快的现场服务。地址：保定市高新区翠园街723号科技产业园D座办公区三层电话：0312传真电话：0312-
