CAD中的各种比例详解.docx

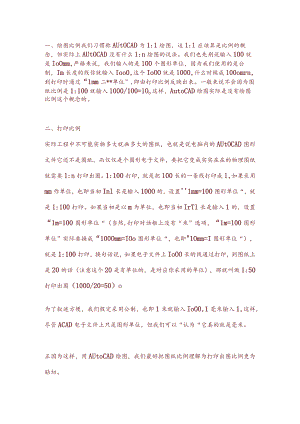

一、绘图比例我们习惯称AUtOCAD为1:1绘图，这1:1应该算是比例的概念，但实际上AUtOCAD没有什么1:n绘图的说法。我们也先别说输入100就是IoOmm,严格来说，我们输入的是100个图形单位，因为我们使用的是公制，Im长度的线你就输入Ioo0,这个IoOO就是1000,什么时候成100omrn,到打印时通过“1mm二*单位”,即由打印比例反映出来。一般来说不会因为图纸比例是1:100就输入1000/100=1Oo这样，AutoCAD绘图实际是没有绘图比例这个概念的。二、打印比例实际工程中不可能实物多大就画多大的图纸，也就是说电脑内的AUtOCAD图形文件它还不是图纸，而仅仅是个图形电子文件，要把它变成实实在在的物理图纸就需要1:n打印出图。1:100打印，就是把100长的一条线打印成1,如果采用mm作单位，也即当初Inl长是输入100O的，设置''1mm=100图形单位“，就是1:100打印。如果当初是以m为单位，也即当初IrTl长是输入1的，设置“1m=100图形单位“（当然,打印对话框上没有“米”选项，“1m=100图形单位”实际要换成“100Omm=IOo图形单位“，也即"1Omm=I图形单位“），就是1:100打印，换句话说，如果电子文件上IoOO长的线通过打印，到图纸上是20的话（注意这个20是有单位的，是对应你采用的单位），那就叫做1:50打印出图（1000/20=50）o为了叙述方便，我们假定采用公制，也即1米就输入IoO0,1毫米输入1,这样，尽管ACAD电子文件上只是图形单位，但我们可以“认为“它真的就是毫米。正因为这样，用AUtoCAD绘图，我们最好把图纸比例理解为打印出图比例更为贴切。这里必须强调，所谓“打印出图比例”并不一定就与打印对话框上的打印比例数据对应。如果采用公制，那“1毫米=100图形单位”，正好就是图纸比例1:100,但如果是采用米作单位，应该是“1米=100图形单位”,才叫1：100。问题在于打印对话框上不能这么设置，因为没有“米”选项，而必须设成“1000毫米=IOo图形单位”，单从数据上看，这里是“1000：100”了。三、实物没有比例，非实物才有比例既然AutoCAD是实物多大就画多大，那实物实际就没有比例。可是，非实物性图纸信息，如文字、尺寸标注、符号性图形。原本是没有什么比例之说的，AUtOCAD中反倒有比例了，为什么？因为，电子文件打印成物理图纸时用1:n缩放打印，图上所有对象一视同仁都得缩放。这样，物理图纸上5高的文字，当打印比例为1:100时，在AUtOCAD电子文件上就非要设成500,以便500/100=5。也即，在绘图过程中，非实物性内容必须要考虑图纸比例。这里引出一个概念：因为要缩小n倍打印，原本无比例的对象要预先放大n倍。四、比例的基本概念我们习惯上喜欢把比例说成1:n,这有二个概念：其一：n倍，比如1:100的图纸上的线长Imm就相当于实际有100mm,工程图纸看多了，可以由图纸马上想象出实物有多大；其二：1n,我们打印时设置1:100,意味着把1mm（你当初认定的单位，实际ACAD上当然只是图形单位）打印成1/100=0.01mm。这个n术语应该叫比例因子。五、zoom比例下图的AutoCAD帮助已经讲得很清楚，只是我们平时往往用即时缩放不必输入nX,但nXP的概念要清楚，因为如果要使用图纸空间就必须要用到它。六、尺寸标注样式中的比例尺寸标注全局比例因子，即系统变量DIMSCALE测量单位比例因子，即系统变量DlMLFAC分数高度比例因子，即系统变量DlMTFAC先讲测量单位比例因子，见下图，图中DlMLFAC=1,这是缺省设置值。如果我们把图上显示的尺寸值称为尺寸标注值的话，那么：尺寸标注值二实际测量值X测量单位比例因子。通过上述公式，我们就非常清楚，如果在一张图上要画不同比例的图并且不使用图纸空间的话，我们就得把某些图形人为缩放，比如在1:100的主比例图上要画1:25的放大图，我们就需要把这部分图形放大4倍，100O的长度成了4000,尺寸标注出来也是4000,而我们不希望标成4000,而是仍要它标成1000,也就是说，实际测量值二4000,尺寸标注值=1000,显然这时的测量单位比例因子DIMLFAC=I/4=0.250任便讲一下，不用这个系统变量，而是用输入数据或打碎后编辑数据的方法我认为是不可取的。接着说分数高度比例因子。这个分数高度比例要在单位格式选择分数时才起作用，它是指分数的字高与整数的字高之比。用这种单位格式的不多，并且就是字体高度上的比例关系，就简单说这些。尺寸标注全局比例因子，即系统变量DIMSCALE,是尺寸标注中的重点，为了理解方便，先看下图上的各个设置，文字高度在上图已有，请参见。请各位注意上面图上的各参数的设置，如：文字高度二2.5,基线间距=8,超出尺寸线二1等。如果我们把这些统称为设置值，而在图上显示的大小称为显示值的话，那么：显示值=设置值X尺寸标注全局比例因子。这样，常见的尺寸标注样式设置有二种：1o象我上面的设置，把文字、箭头、尺寸界线等这些设置值取打印出来的图纸(物理图纸)上的规格，而把尺寸标注全局比例因子设成打印比例因子。2o把尺寸标注全局比例因子设成1.0,根据打印比例分别设置文字、箭头、尺寸界线等这些控制值。借用代数来比较这二种设置：第1种：ny=n(a+b+c+d)第2种：ny=na+nb+nc+nd很显然，第1种方法简单，对不同比例的图纸，只要设置一个值就行了，第2种方法得设置多个值。对具体单位个人来说，abed即文字、箭头、尺寸界线等的大小基本是固定的，用第1种方法，就可以把这些预先设置好并保存在acadiso.dwt内，第2种方法就得每次要重新设置，特别是当把1:n的图改成1:m时非要一个一个去修改这些设置值不可。这个尺寸标注全局比例因子DIMSCALE只影响文字、箭头、尺寸界线等形状的大小，与尺寸值无关。在一张图上可能有几个比例，但尺寸标注的形状大小应该是一样的，于是：在一张图上不管有多少比例，其尺寸标注全局比例因子DIMSCALE只有一个。换句话说，当有不同比例时，就有不同的测量单位比例，如果把不同的测量单位比例都分别建立不同的标注样式如DlMTOO,DIM-50,DIM-25时，这些样式中的DMSCALE都是一样的。DIM-100:DlMLFAC=1,DlMSCALE=100DIM-50:DIMLFAc=O.5,DIMSCALE=100DIM-25:DIMLFAc=O.25,DIMSCALE=100所以有DlM700、DIM-50,说明这些都是在模型空间进行处理的，也即1:50的放大图实际的图形被人为放大了2倍，如果应用图纸空间就不需要这样了，上图中当选择“按布局（图纸空间）缩放标注”后，尺寸标注全局比例因子DlMSCALE为禁选，不能再设置，图中显示为Oo关于在图纸空间如何标注尺寸，接下来再谈。七、视口比例这个视口是指在图纸空间上开的视口，初学者对图纸空间的概念不是很强，先就图纸空间概念用比喻来说明一下。你在一张纸上写些文字画些图形，然后再把一张白纸盖在上面，结果什么也看不见。在这张白纸上开个小方孔，你就看到下面那张纸上的一部分。拉开这二张纸的距离，你看到的东西越来越多，也越来越小。底下那张纸称为“模型空间”，上面那张纸称为“图纸空间”，那个小方孔称为“视口”。二张纸的距离用ZOOm设置，便是视口比例。注意，小方孔只是为了让你看看，因为方孔上粘了张透明纸，所以，在上面那张纸上不能修改下面纸上的内容。把小方孔上的透明纸掀开，便成了一个真正的孔，你可以拿笔伸过这个小方孔去改下面纸上的东西了，这叫“激活视口二一个小孔能够看到下面那张纸上所有内容，这便是一张小小的图纸能够画整幢大厦，只要调整二张纸的距离，那么，把图框画在上面的纸上，管他下面是多大的东西，总能装进。距离太大，你想要清楚地看看局部的，那再开一个小小孔，当然要把那张纸剪开，使得小小孔能贴近些（ACAD不需要“剪开”），这便能在一张图上表现不同的比例。因为有可以表现不同比例这个作用，所以中文版把图纸空间又称为“布局很显然，有了这个功能，在一张图上画不同比例的图形，就不再需要人为缩放图形了，所有对象都是1:1画了。用图纸空间出图，自然打印比例是1:1了（理论上你也可以1:2打印，问题是没有人会这么去自找麻烦的），这样，视口比例与打印比例毫无关系，而是与图纸比例有关，既然与图纸比例有关，那不同的比例就要开不同的视口，设置不同的视口比例。为了方便理解，我们可以用一句通俗的说法：用模型空间出图靠打印机来调整图纸比例，用图纸空间则由AutoCAD先调整好比例后打印,不必依赖打印机了。上帖中有这么一句话：”在一张图上不管有多少比例，其尺寸标注全局比例因子DIMSCALE只有一个。”这是在模型空间出图，到了这里，我们是用图纸空间出图了，这句话就不对了，在一张图上有不同的比例时，实际上就是相当于以不同的比例从模型空间“打印”到图纸空间，这样，这个DIMSCALE就不是相同的，所幸这时已经有了视口比例，这个“打印”比例已经有了，所以干脆不要用户去用那个DIMSCALE,免得引起混乱，于是在尺寸标注样式中DIMSCALE=0（不设）。DlMSCALE不要设，又没有人为缩放，DlMLFAC始终等于1.0,这样，不管图上有多少不同的比例，尺寸标注样式就只要一个。
