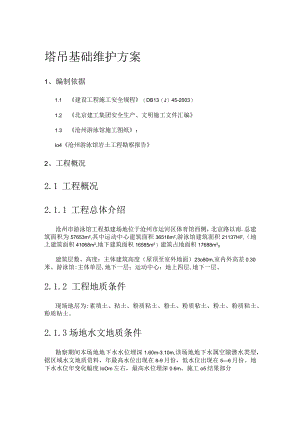

塔吊基础维护方案1、编制依据1.1 建设工程施工安全规程（DB13（J）45-2003）1.2 北京建工集团安全生产、文明施工文件汇编1.3 沧州游泳馆施工图纸；Io4沧州游泳馆岩土工程勘察报告2、工程概况2.1 工程概况2.1.1 工程总体介绍沧州市游泳馆工程拟建场地位于沧州市运河区体育馆西侧，北京路以南.总建筑面积为57653m2,其中运动中心建筑面积36516m2,游泳馆建筑面积21137Hl2,（地上建筑面积41068m2,地下建筑面积16585m2）建筑占地面积17688m20建筑层数、高度：主体建筑高度（屋顶至室外地面）23o80m,室内外高差0.30米。游泳馆:主体单层,地下一层；运动中心：地上四层,地下一层。2.1.2 工程地质条件现场地层为:素填土、粘土、粉质粘土、粉土、粉质粘土、粉土、粉质粘土、粉质粘土。2.1.3场地水文地质条件勘察期间本场地地下水水位埋深1.60m-3.10m,该场地地下水属空隙潜水类型，据区域水文地质资料，年最高水位出现在8-9月份，低水位出现在56月份。地下水水位年变化幅度IoOm左右，最高水位埋深0.6m。施工o5结果部分2oL4.防水等级地下室防水等级：2级2o2塔吊布置情况施工现场共布置4台塔吊，根据施工总进度计划需要塔吊于2012年2月进场安装，以满足施工的垂直、水平运输需要，全面施工形成群塔作业，塔吊作业平面位置详见后附图K3、施工做法由于现场的4台塔吊都安装在基坑内，标高较低。为了保证将来肥槽的回填不受影响，及塔吊不被土掩埋,故将塔吊周围隔离,做挡土墙。3.1挡土墙施工步骤及做法1）在塔基上钻孔，插筋。预留出构造柱的位置。钢筋用12,插入15mm。2）砌厚度24Omm砖墙，从塔基开始往上高度4500,水平方向在2000mm,400Omm位置设置圈梁。圈梁240*300,主筋412,箍筋8200.3）在塔基两个角，及中间设3道构造柱,从塔基到顶。构造柱240*300,主筋412,箍筋8200o4）构造柱左右两侧每隔100Omm设置拉钩经，锚入墙内。5）挡墙做好之后，在回填时要用钢管做挡土墙的侧向支撑。6）据图做法和尺寸详见附件2,附件4。3.2 集水坑的施步骤及做法本工程塔吊基础坐落在基坑内，标高较低.在施工过程中,随着基坑的回填，塔吊基础周围将成为最低的地方,雨水会聚集到塔吊基础周围,使这部分地基强度降低,并下沉，因此塔吊将有下沉及倾倒的危险。为了保证塔吊的安全及现场作业的安全，应做一个集水坑收集雨水,并安装水泵及时将水抽出。因此在现场的4个塔吊旁个设置一个集水坑.集水坑大小400*600*800（800深）.1）在塔吊基础的一侧挖700*900*1000（1000mm深）的坑，具体位置按照塔基周围放坡情况而定，但要保证集水坑处位置最低。2）在坑底做Ioomm厚C15混凝土垫层.3）池壁砌筑12Omm厚的破墙.4）池壁和池底做30mm厚1:2水泥砂浆抹面5）具体做法及尺寸见附图33.3 注意事项1）本工程共4个塔吊，设4个集水坑,4道挡土墙。2）挡土墙的水平段与塔吊基础外皮齐，水平段长度600Omm,斜段的与水平段夹角135度,斜段长度依照现场情况而定（现场的平均长度300Omm）,挡土墙施工中要注意保证墙的垂直度，做好的墙要做好成品保护.3）在回填土前要先用钢管进行侧向支护。集水坑的做完要做好成品保护,在安装水泵时不要碰坏防水面.4、安全文明施工4o1安全管理制度1、安全技术交底制：根据安全措施要求和现场实际情况，各级管理人员需亲自逐级进行书面交底。2、班前检查制：安全总监和区域责任工程师必须督促与检查专业配属队伍对安全防护措施是否进行了检查。3、机械设备安装实行验收制，凡不经验收的一律不得投入使用。4、定期检查与隐患整改制：项目部每半月要组织一次安全生产联合检查，对查出的安全隐患必须定措施、定时间、定人员整改,并作好安全隐患整改记录。5、施工现场各种安全管理制度及防护标准必须符合保定市建设工程施工现场安全标准化管理标准.4.2施工人员行为控制1、进入施工现场的人员必须按规定戴安全帽，并系下颌带.戴安全帽不系下颌带视同违章。2、凡从事2m以上无法采用可靠防护设施的高处作业人员必须系安全带.安全带应高挂低用，不得低挂高用，操作中应防止摆动碰撞，避免意外事故发生。3在塔吊基坑周围，根据基坑边线往外IQm处用脚手架管沿基坑周边架设一排1。5米高的防护栏，打入土中60cm,横杆两道，并挂好安全网与标志。4.防护栏必须牢固、可靠，横平竖直,满足有关安全防护规定。5,防护栏架设好后，用红白漆粉刷。5o附图
