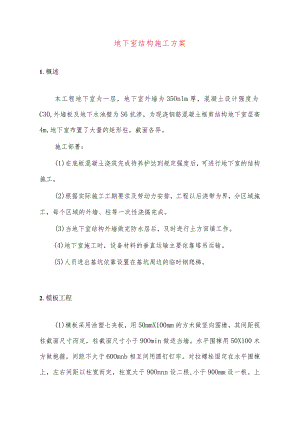

地下室结构施工方案1.概述本工程地下室为一层，地下室外墙为35Onlm厚，混凝土设计强度为C30,外墙板及地下水池壁为S6抗渗，为现浇钢筋混凝土框剪结构地下室层高4m,地下室布置了大量的矩形柱，截面各异。施工部署：(1)在底板混凝土浇筑完成待养护达到规定强度后，可进行地下室的结构施工。(2)根据实际施工工期要求及劳动力安排，工程以后浇带为界，分区域施工，每个区域的外墙、柱等一次性浇捣完成。(3)当地下室结构外墙做完防水层后，及时进行土方回填工作。(4)地下室施工时，设备材料的垂直运输主要依靠塔吊运输。(5)人员进出基坑依靠设置在基坑周边的临时钢爬梯。2.模板工程(1)模板采用涂塑七夹板，用50mmX100mm的方木做竖向围橡，其间距视柱截面尺寸而定，柱截面尺寸小于90Omin做适当墙。水平围楝用50X100木方做抱箍，间距不大于60Omnb相互间用圆钉钉牢。对拉螺栓固定在水平围楝上，左右间距以柱宽而定，柱宽大于90Onnn设二根,小于90Omm设一根。上下间距随水平围模而设，两侧按柱箍加设限位。(2)地下室墙体采用木模板拼装，水平、竖向木方围楝间距不大于600mm×600mm,对拉螺栓设置固定在水平围楝上，外墙对拉螺栓中间加设一道止水片。同时在螺栓贯穿外墙的内外两侧做50mmX100mm垫木,便于做外墙防水时进行基层处理。(3)外墙模板加设斜撑，内侧面固定在承台浇筑时预埋的角钢或短钢管上，以增加墙体模板风度和稳定性。详图“墙板模板示意图”。(4)楼板及梁均采用组合木模板垫以木方。(5)梁、板底模支撑系统采用钢筋扣件排架支撑。地下一层立杆横、纵向间距为1m,在梁底位置视截面大小实际情况适当加密，水平杆间距离0.52.Om,水平杆在同一方向上的连接用对拉扣件，不能使用旋转扣件代替，同时增加剪刀撑以加强整体稳定性。(6)绑扎钢筋前，需对模板涂刷脱模剂，以便拆模及延长模板使用寿(7)拆模时注意不随意地硬碰、猛敲对拉螺栓，以免损伤混凝土体。w内板墙外板墙图4“地卜.室板墙模板示意图3.钢筋工程(1)认真审图，对结构局部钢筋过密，以致导致钢筋难以绑扎、标高超出设计值、混凝土浇捣困难等有问题的地方，为保证施工质量时，应事先提请设计作相应的代换或者采取技术措施，确保施工质量。(2)按施工进度，分阶段向施工班组进行施工交底，内容包括绑扎次序，钢筋规格，间距位置，保护层垫块，搭接长度与错开位置，以及弯钩形式等。(3)对于混凝土垫块，严格控制其制作时的水泥含量以及使用的龄期和强度，以免强度不足而被压碎。(4)所用的钢筋应具有出厂质量保证书和焊接试验合格证明，对各钢厂的材料均应进行抽样试验，并应附有抽样报告，不得未经试验即盲目使用。(5)弯曲不直的钢筋应校正后方可使用，但不得采用预热法校直，沾染油渍和污泥的钢筋必须清洗干净后方可使用。(6)在钢筋绑扎过程中如发现钢筋预埋件或其他设施相碰时，应会同有关人员研究处理，不得任意弯、割、拆、移。(7)为了满足设计规定的保护层要求，应按设计规定的厚度事先采用1：2砂浆做好垫块，柱、墙垫块应事先插上钢丝做日后绑扎之用。设置间距一般为每米设一块。(8)由于地下室结构以后浇带为界分块浇筑，故对后浇带处钢筋的锚固、搭接处理要求特别重视。4.混凝土工程(1)地下结构混凝土采用预拌混凝土泵送技术。(2)严格控制混凝土品质。(3)外墙板混凝土施工时，输送管沿建筑物周围环圈布置，分别由两台泵供料，由中部向两边边浇边拆除管子。(4)由于地下室层高较高，混凝土应分层分皮浇捣上来，保证浇捣质量。(5)浇捣混凝土采用50型振捣棒，并配部分30型的振捣棒，以解决可能因钢筋间距过密而振捣困难的问题，振捣间距不大于振捣机的振幅范围。(6)混凝土下料时要求沿外墙周围均匀进行，不得在某一处的墙、柱内集中下料，靠振捣器赶淌混凝土，不允许造成高差过大的现象。防止混凝土超过初凝时间再行振捣，不允许振捣棒靠在模板上振捣。(7)振捣混凝土时，应控制好振捣棒的插入深度，不能少振漏振，也不能在同一深度过度振捣，以免模板发生爆模现象。(8)预留洞口处，增加以下措施：当预留孔的长度或宽度超过LOm,采取在预留孔下口盖板上开设门子板和孔底模留设观察孔，作为观察混凝土浇灌时流动情况及方便振捣棒插入补振。5.施工缝的处理在施工缝处继续浇筑混凝土时，已浇筑的混凝土抗压强度不应小于1.2Nmm2o同时，必须对施工缝进行必要的处理。(1)在已硬化的混凝土表面上继续浇筑混凝土前，应清除垃圾、水泥薄膜，表面上松动砂石和软弱混凝土层，同时还应加以凿毛，用水冲洗干净并充分湿润，一般不宜少于24h,残留在混凝土表面的积水应予以清除。(2)注意施工缝位置附近回弯钢筋时，要做到钢筋周围的混凝土不受损伤，钢筋上的油污、水泥砂浆及浮锈等杂物也应清除。(3)在浇筑前，水平施工缝宜先铺上1015m厚的水泥砂浆一层,其配合比与混凝土内的砂浆成分相同。6.人防工程注意事项地下室中设人防单元，该部分除按一般结构要求施工外，还应注意:(1)人防墙固定模板的螺栓要加密闭翼环(止水片)，不能二次利用，不用钢丝、钢片拉模，更不能遗留木条支模。(2)人防墙的钢筋必须从底板预埋上来。(3)人防墙的孔洞必须预埋、不能预留。(4)人防门槛钢筋标高必须达到设计高度，绑扎牢固，必要时电焊。(5)人防门槛的混凝土在浇捣时，必须专人振捣，不容许形成弧形空洞现象。(6)内外墙联结处的钢筋，必须保证焊接长度与强度。(7)人防门洞口加强筋，要贴近门洞角部。(8)人防墙在封模前，应清理与底板连结处。(9)人防门应一边扎钢筋一边固定门框，不能先留洞，然后安装门框。浇混凝土前，应通知门框厂家检查门框有否倾斜。(10)人防门栓安装时间应在地面找平、墙面粉刷前。(11)人防口部支撑要牢固，不能炸模，此处钢筋密，预埋管多，要避免出现蜂窝、露筋、漏浆等现象。
