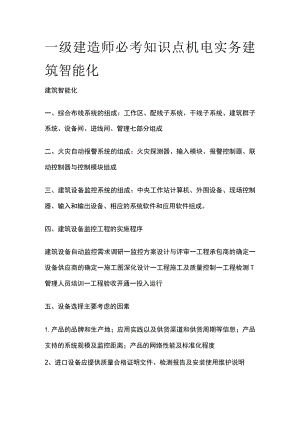

一级建造师必考知识点 机电实务 建筑智能化.docx

一级建造师必考知识点机电实务建筑智能化建筑智能化一、综合布线系统的组成：工作区、配线子系统、干线子系统、建筑群子系统、设备间、进线间、管理七部分组成二、火灾自动报警系统的组成：火灾探测器、输入模块、报警控制器、联动控制器与控制模块组成三、建筑设备监控系统的组成：中央工作站计算机、外围设备、现场控制器、输入和输出设备、相应的系统软件和应用软件组成。四、建筑设备监控工程的实施程序建筑设备自动监控需求调研一监控方案设计与评审一工程承包商的确定一设备供应商的确定一施工图深化设计一工程施工及质量控制一工程检测T管理人员培训一工程验收开通一投入运行五、设备选择主要考虑的因素1.产品的品牌和生产地；应用实践以及供货渠道和供货周期等信息；产品支持的系统规模及监控距离；产品的网络性能及标准化程度2、进口设备应提供质量合格证明文件、检测报告及安装使用维护说明书等文件资料（中文译文），还应提供原产地证明和商检证明。六、检测要求1.接口技术文件：符合合同要求；包括：接口概述、接口框图、接口位置、接口类型和数量、接口通信协议、数据流向和接口责任边界等内容2、接口测试文件：符合设计要求；包括：测试链路搭建、测试用仪器仪表、测试方法、测试内容和测试结果评判等内容七、主要输入设备安装要求1.风管性传感器应在风管保温层完成后安装2、水管型传感器开孔与焊接工作，必须在管道压力试验、清洗、防腐和保温前进行3、银温度传感器的接线电阻应小于3。，钳温度传感器的接线电阻小于1,并在现场控制器端接地4、电磁流量计的安装应在流量调节阀的上游，上游应有10倍管径长度的直管段，下游段应有4-5倍管径长度的直管段（前10后5）八、主要输出设备的安装要求1.电磁阀、电动调节阀安装前，应检查线圈与阀体间的电阻进行模拟动作试验和试压试验2、电动风阀控制器安装前，应检查线圈与阀体间的电阻、供电电压、输入信号等是否符合要求，宜进行模拟动作检查知识点扩展，对比记忆：工业阀门：壳体压力试验、密封试验建筑阀门：强度试验、严密性试验通风空调阀门：壳体强度和阀瓣密封性能试验电磁阀、电动调节阀：模拟动作试验、试压试验电动风阀：模拟动作试验九、线缆的施工要求1.信号线缆和电力电缆平行或交叉敷设时，间距不得小于0.3m;交叉敷设时，宜成直角；多芯线缆弯曲半径应大于其外径的6倍2、信号线缆的屏蔽性能、敷设方式、接头工艺、接地要求等应符合相关标准的规定3、同轴线缆的衰减、弯曲、屏蔽、防潮等性能应满足设计要求4、同轴电缆应一线到位，中间没有接头5、同轴电缆的最小弯曲半径应大于其外径的15倍6、敷设光缆时，最小动态弯曲半径应大于光缆外径的20倍十、系统检测：1.先做试运行再进行检测2、检测前应提交的资料：工程技术文件；设备材料进场验收记录和设备开箱记录；自检记录；分项工程质量验收记录；试运行记录3、分项工程检测记录、子分部工程检测记录和分部工程检测汇总记录由检测小组填写，检测负责人做出检测结论，监理（建设）单位的监理工程师（项目专业技术负责人）签字确认十一、安全技术防范系统的检测要求1.子系统功能逐项检测2、摄像头、探测器等设备抽检数量不低于20%,不少于3台，少于3台时全部检测3、探测器的盲区检测；防拆报警功能检测；信号线开路和短路报警功能检测；电源线被剪功能检测；各防范子系统之间的联动报警是否达到安全防范的要求十二、通风空调设备系统调试检测1.对风阀的自动调节来控制空调系统的新风量及送风风量的大小2、对水阀的自动调节来控制送风温度（回风温度）达到设定值3、对加湿阀的自动调节来控制送风相对湿度（回风相对湿度）4、对过滤网的压差开关报警信号来判定是否需要清洗及更换滤网5、监控风机故障报警及相应的安全联锁控制；电气联锁及防冻联锁控制等
