键配合的公差尺寸.ppt

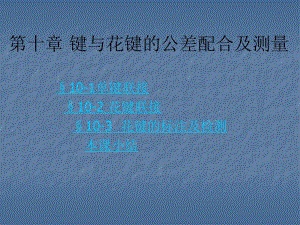

第十章 键与花键的公差配合及测量10-1单键联接 10-2 花键联接 10-3 花键的标注及检测 本课小结 n单键的分类：楔键切向键半圆键运动）导向平键（作用：相对扭矩）普通平键（作用：传递平键n一、平键联接的公差与配合n1、平键联接的几何参数(见图10-1)n2、尺寸公差带：n表10-2平键联接的三种配合及其应用 配合种类尺寸b的公差带应 用 H轴键槽 轮毂键槽 较松联接 H9 D10 用于导向平键，轮毂可在轴上移动一般联接 N9 Js9 键在轴键槽中和轮毂键槽中均固定，用于载荷不大的场合较紧联接P9 P9 键在轴键槽中和轮毂键槽中均牢固地固定，用于载荷较大、有冲击和双向扭矩的场合 n花键联接的概述：n花键联接 n与单键联接相比优点:定心和导向精度高、承载能力强。n花键按其截面形状分为：矩型花键，渐开线花键和三角形花键。外花键（花键轴）内花键（花键孔）一、矩型花键的基本尺寸1、基本尺寸（如图10-6）2、系列轻；中n轻、中系列分6、8、10个键，小径、B都相同，仅大径不同（中系列大径大一些）二、矩形花键的定心1、花键联接定心的三种方式（如图10-7）：、小径d定心、大径D定心、键（槽）宽侧定心国标规定矩形花键采用小径定心。2、小径定心的优点：小径较易保证较高的加工精度和表面硬度，能提高花键的耐磨性和使用寿命，定心稳定性好。三、矩形花键的尺寸公差及选择 n表10-6 矩形花键的尺寸公差带内 花 键外花键装配型式小径d大径D键槽宽B小径d大径D键宽B拉削后不热处理拉削后热处理一般用H7H10H9H11f7a11d10滑动g7f9紧滑动h7h10固定精密传动用H5h6H7 H9f5a11d8滑动g5f7紧滑动H6h5h8固定d8滑动f7紧滑动h8固定n 一、花键的标注n 矩形花键的配合代号和尺寸公差代号标注次序为：n 键齿数N小径d 大径D键宽B（花键的尺寸公差带或配含代号标注在各自的基本尺寸之后）。见下图10-10示.n二、标注说明：n花键规格：Nd DBn 823 266n花键副：标注花键规格和配合代号n n内花键：标注花键规格和尺寸公差代号n 823H726H106H11 n外花键：标注花键规格和尺寸公差代号n 823f726a116d10 1011111077626238dHaHfH
