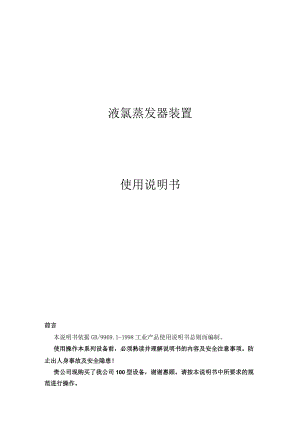

液氯蒸发器装置使用说明书前言本说明书依据GB/9969.1-1998工业产品使用说明书总则而编制。使用操作本系列设备前，必须熟读并理解说明书的内容及安全注意事项。防止出人身事故及安全隐患！贵公司现购买了我公司100型设备，谢谢惠顾。请按本说明书中所要求的规范进行操作。本说明书适合于同系列设备设计更改后但工艺流程不变或技术指标不变的产品。若有改动，恕不另行通知。特别声明：我公司只负责对汽化器系统内由我公司提供的产品进行保修,不承担由于汽化器装置损坏而造成的用户其他损失的连带赔偿责任。一、概述此汽化器是通过热水与低温液态气体进行热交换，从而使低温液态气体气化成气态气体的一种设备。它适用的介质液氯。此汽化器是针对于大型工业业单位，在热水、蒸气或电力充足条件下，采用此汽化器更能充分保证换热效率，并且结构紧凑占地小，价格低等具多优点。蒸发器及换热器为优质材质，可以抵御氯气腐蚀，保证设备正产运转。宽裕的热热面积可以保证液氯的充分汽化。具有低温高温低水位连锁报警。二、液氯汽化器的原理该蒸汽加热器系列液氯汽化器主要由盘管和加热器两部分组成，盘管式蒸汽加热器位于汽化器的侧面，浸没在水中。电加热器加热汽化器筒体内的水，使之稳定在设定的范围内（通常为40-70±2.5°C根据需要压力调节温度，水温越高，氯气压力就越高）。液氯则通过过滤器后由汽化内器碳钢盘管通过，吸收温水中的热量后汽化并过热，避免三氯化氮集聚，经过氯气缓冲器脱去雾滴后输入后方管网。水温加热控制是由温控器通过温度热电偶反馈进行控制，根据检测到的水温信号传到控制系统，再用控制系统反馈出控制信号调节加热器，此种控制反应速度快，且能根据水温做连续调节，调节的精度高。当水位低于用户设定的下线点时，无论水温高低，电加热器均停止加热以防止干烧。汽化器上装有安全阀泄压装置，避免设备超压，同时设有水位、水温及液氯进出口压力现场显示仪表。三、液氨汽化器参数3.1、 氯液的汽化量：114Kgh3.2、 压力：O.Impa-O.6mpa之间可调3.3、 液氯气汽化温度：40-70之间可调3.4、 循环水：2Th可循环使用3.5、 汽化器功率：9KW380V220V50HZ3.6、 汽化器报警点包括：3.61>水温低限3.62、 水温高限3.63、 水位低限3.64、 压力高报四.技术特点：4.1、 由于液氯特殊的物理及化学性质，盘管采用优质碳钢，延长设备使用寿命，避免盘管腐蚀破裂。蒸汽加热器则为16Mn钢材质，降低蒸汽高速流动冲撞管壁的危险。4.2、 汽化器换热管采用了多重盘管排列技术，设备体积小，减小了安装空间，为用户创造隐形价值4.3、 比同类产品更大的换热面积可使汽化器在较低的水温下工作，液氯快速汽化避免三氯化氮在设备内集聚。4.4、 液氯气化器、预冷器及热交换器等设备，应装有排污（NCI3）装置和污物处理设施，并定期分析NC13含量，排污物中NC13含量不应大于60gL,否则需增加排污次数和排污量，并加强监测五、氯气汽化器操作规程5.1、开车前的准备工作5.11、 检查汽化器，缓冲罐，水泵，管线等，应无跑冒滴漏现象。5.12、 检查所有阀门是否灵活好用，阀门的开关位置应符合要求。5.13、 检查磅秤，仪表是否正常，保证仪表、自动温度控制正常使用。5.14、 检查水、电、汽，保证正常使用。5.15、 车操作氯气钢瓶的操作5.21、 启动水循环泵，使温水在汽化器罐内循环，开启自动温控系统，保证水温在40o5.22、 将液氯钢瓶放在磅秤上，连接好液氯钢瓶下出液阀和球阀及衬氟软管。5.23、 打开球阀，用15%的氨水试剂试漏。确保无泄漏后，再开启主管阀门和液氯钢瓶下出液阀，依靠液氯钢瓶内自身压力，将液态氯气经过主管加入到汽化器中进行汽化，汽化后的氯气进入到缓冲罐。5.24、 汽化器出口氯气温度保证在室温情况下，缓冲罐压力保证在WO.2Mpa（5.25、 在气温较高时，为防止液氯进汽化器的流量过快，最终缓冲罐压力过高，可适当调节液氯瓶下出液阀的开度，或者减少钢瓶连接数量，以降低缓冲罐压力。气温较低时则相反。5.26、 钢瓶更换，在正常开车过程中，若发现缓冲罐压力下跌和液氯钢瓶出口管结霜，则表示钢瓶内液氯将用完，需及时更换。用地磅秤，控制钢瓶内余氯并做好记录。液氯钢瓶内应保证有5-1OKg左右液氯留瓶内，不能用空。更换钢瓶时，应密切注意缓冲罐氯气压力。先关闭该组液氯钢瓶下出液阀。开启另一组液氯钢瓶下出液阀，主管道阀门，球阀，恢复供氯。拆卸钢瓶。先用热水将连接管内液氯赶净后，关闭球阀和主管道阀门，卸下钢瓶。将空瓶运走，换上新钢瓶，并与汽化系统连接好备用。5.27、 当液氯钢瓶内液氯将用完时，靠自身压力难以压出液氯时，可以用热水加热钢瓶，加热时水温不超过40-70oC（根据需要压力调节温度，水温越高，氯气压力就越高）。5. 28、每半小时巡检一次，发现问题及时汇报进行解决。5.3、 停车操作5.31、 关闭钢瓶下出液阀。5.32、 关闭热水循环泵。5.33、 长期停车需将钢瓶全部拆除，并将缓冲罐和汽化器内氯气排净。5.4、 使用注意事项5.41、 钢瓶放置要上下阀垂直。5.42、 每次更换钢瓶必须检查管道和阀门。5.43、 若汽化器出口结霜，表明汽化不完全，有液氯进入缓冲罐，要及时进行处理（减少液氯进料量、适当提高热水温度）；5.44、 要及时检查水泵运行情况，防止出现停泵后结冰现象。六、液氯的特性：6. 1、液氯化学名称液态氯，为黄绿色液体，沸点-34.6,熔点-103,在常压下即汽化成气体，吸入人体能严重中毒，有剧烈刺激作用和腐蚀性，在日光下与其它易燃气体混合时发生燃烧和爆炸，氯是很活泼的物质，可以和大多数元素（或化合物）起反应。6.2、 液氯钢瓶安全使用：用100O公斤，500公斤的钢瓶包装，液氯钢瓶应按氯瓶安全监察规程的规定进行外部涂色、书写字样和检验钢印标记；或采用25吨/罐的槽车罐装。液氯属剧毒品，违规编号：23002o应储存在阴凉、通风的库房中，专库专储。6.21、 切勿与易燃物，易爆物及氨气共储或拼车运输。6.22、 接触限值:中国MAC：lmgm36. 23、苏联MAC：lmgm36.24、 美国TWA：OSHAlppm,Bmg/m,上限值；ACGIH0.5ppm,1.5mgm36.25、 美国STEL：ACGIHlppm,3mgm36.3、 液氯危害特性：液氯不会燃烧，但可助燃。一般可燃物大都能在氮气中燃烧，一般易燃气体或蒸汽也都能与氯气形成爆炸性混合物。氯气能与许多化学品如乙块、松节油、乙醛、氨、燃料气、煌类、氢气、金属粉末等猛烈反应发生爆炸或生成爆炸性物质。它几乎对金属和非金属都有腐蚀作fflo6.4、 液氯对健康危害：对眼、呼吸系统粘膜有刺激作用。可引起迷走神经兴奋、反射性心跳骤停。急性中毒:轻度者出现粘膜刺激症状：眼红、流泪、咳嗽，肺部无特殊所见；中度者出现支气管炎和支气管肺炎表现，病人胸痛，头痛、恶心、较重干咳、呼吸及脉搏增快，可有轻度紫维等；重度者出现肺水肿,可发生昏迷和休克。有时发生喉头痉挛和水肿。造成窒息。还可引起反射性呼吸抑制，发生呼吸骤停死亡。慢性中毒：长期低浓度接触，可引起慢性支气管炎、支气管哮喘和肺水肿；可引起职业性瘗疮及牙齿酸蚀症。6.41、 皮肤接触：脱去污染的衣着，立即用水冲洗至少15分钟。若有灼伤，按酸灼伤处理。6.42、 眼睛接触：立即提起眼睑，用流动清水或生理盐水冲洗至少15分钟。6.43、 吸入：迅速脱离现场至空气新鲜处。保持呼吸道通畅。呼吸困难时给输氧。给予24%碳酸氢钠溶液雾化吸入。就医。6.44、 食入：立即就医。6.45、 工程控制：严加密闭，提供充分的局部排风和全面排风。6.46、 呼吸系统防护：空气中浓度超标时，必须佩带防毒面具。紧急事态抢救或逃生时，建议佩带正压自给式呼吸器。6.47、 眼睛防护：戴化学安全防护眼镜。6.48、 防护服：穿相应的防护服。6.49、 手防护：戴防化学品手套。6.5、泄漏处置：迅速撤离泄漏污染区人员至上风处，并隔离直至气体散尽，建议应急处理人员戴正压自给式呼吸器，穿厂商特别推荐的化学防护服（完全隔离）。避免与五出、松节油、ZJL氨等物质接触。切断气源，喷雾状水稀释、溶解，然后启动漏氯吸收装置抽排到带碱液淋浴塔吸收中和处理。也可以将漏气钢瓶置于石灰乳液中或者氢氧化钠溶液池中。漏气容器不能再用，且要经过技术处理以清除可能剩下的气体。七、对于氯气汽化器操作，严格按照规章操作。由于操作失误，本装置不附带连带赔偿责任。
