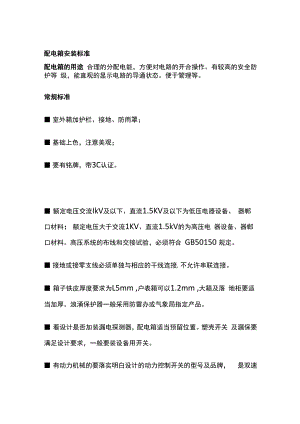

配电箱安装标准配电箱的用途 合理的分配电能，方便对电路的开合操作。有较高的安全防护等 级，能直观的显示电路的导通状态。便于管理等。常规标准 室外箱加护栏、接地、防雨罩； 基础上色，注意美观； 要有铭牌，带3C认证。 额定电压交流IkV及以下、直流1.5KV及以下为低压电器设备、 器郸口材料；额定电压大于交流1KV、直流1.5kV的为高压电 器设备、器郸口材料。高压系统的布线和交接试验，必须符合 GB50150 规定。 接地或接零支线必须单独与相应的干线连接,不允许串联连接。 箱子铁皮厚度要求为L5mm ,户表箱可以1.2mm ,大箱及落 地柜要适当加厚。浪涌保护器一般采用防雷办或气象局指定产品。 看设计是否加装漏电探测器，配电箱适当预留位置。塑壳开关 及漏保要满足设计要求，一般要装设备用开关。 有动力机械的要落实明白设计的动力控制开关的型号及品牌， 是双速还是单速控制。 箱里面的设计电线必须符合要求，线径，颜色（与设计A/B/C 的相数及颜色相符）。箱内配线不应紧靠开关或箱内设备要落实 建筑物实际安装位置的需要。像圈梁、柱子、门口、剪力墙等等 造成的缺陷。要考虑配电箱的质监站检测费用。 外皮及锁具的要求：铁壳控制及暗明锁要求。 要落实主分箱的电流A数及漏保数量及动作时间及极限电流。 落实好开关的功能及单双极。 配电箱箱壳的并联接地线，配电柜底部最好加设绝缘板。 零、地线排整齐有序（必须有小平垫、弹簧垫；压线顺序方向 正确）； 箱及壳并联跨接。配线整齐规定： 配电箱线路的线间及线对地的馈电线路电阻值大于0.5M欧， 二次线路的电阻值大于IM欧； 漏电保护装置动作电流不大于30mA ,动作时间不大于0.1S ; 连接箱盘面板上的电器及控制台等可动部位的电线应采用多股 铜芯线并留有余量，线束外套塑料管加强绝缘，成束绑扎，不同 电压等级,不同控制回路应分别绑扎,标识明确,与电器连接时， 端部较接，且有不开口的终端端子或搪锡，不松散、断股。 可转动部位的两端用卡子固定牢固； 配电箱及箱壳跨接线。 线路图覆膜，永久性强； 配电箱电缆标明引入位置及回路、缆内线径及去向。二次线的绑扎1、开关表识要打印线端套热缩管2、不能用配电箱做桥架支架
