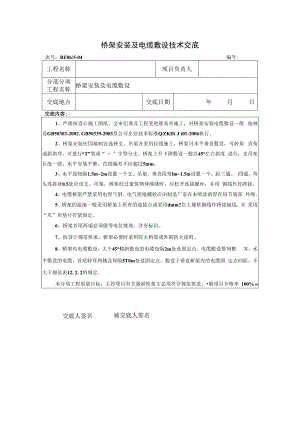

桥架安装及电缆敷设技术交底.docx

桥架安装及电缆敷设技术交底表号：RF06/5-04编号:工程名称项目负责人分部分项 工程名称桥架安装及电缆敷设交底地点交底日期年月日交底内容:1、严格按设计施工图纸、会审纪要及工程变更联系单施工，对桥架安装电缆敷设一般 按规范GB50303-2002. GB50339-2003及公司企业技术标准QZKD( J )01-2006执行。2、桥架安装应因地制宜选择支、吊架并采用拉线施工，桥架可水平垂直敷设，可转角 直角或斜角弯，可进行“T”型或“ + ”字型分支。桥架上升下降敷设一般以45°左右斜度 进行，支吊架长度一致，水平安装平整，直线偏差不应超过5mm。3、水平段每隔1.5m2m设置一个支、吊架，垂直段每lm1.5m设置一个，距三通、 四通、弯头连接处0.5处应设支、吊架，桥架经过建筑物伸缩缝时，应松开连接螺丝，并用 铜线作好跨接。4、电缆桥架严禁采用电焊气割，电气接地螺栓应由制造厂家在未喷涂前焊在每节端部 外缘。5、桥架的接地一般采用桥架上所有的连接点或采用dmm?以上裸软铜线作跨接地线，并 采用“爪”形垫片拧紧固定。6、桥架首尾两端必须做等电位接地，并有标识。7、按设计规范要求，桥架必要时采用防火桥架或外刷防火涂料。8、桥架内电缆敷设，大于45°倾斜敷设的电缆每隔2m处设固定点。电缆敷设排列整 齐，水平敷设的电缆，首尾转弯两侧及每隔5T0m处设固定点，敷设于垂直桥架内的电缆固 定点间距，不大于规范表12. 2. 2的规定。本分项工程质量目标：主控项目有关强制性条文必须符合规范要求，般项目合格率 100% o交底人签名被交底人签名
