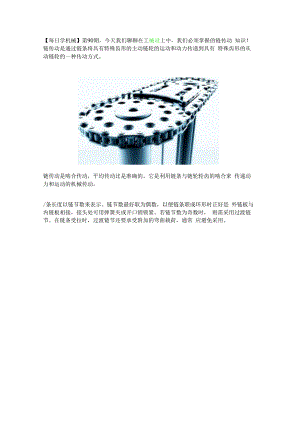

【每日学机械】第90期，今天我们聊聊在工械设上中，我们必须掌握的链传动 知识！链传动是通过链条将具有特殊齿形的主动链轮的运动和动力传递到具有 特殊齿形的从动链轮的一种传动方式。链传动是啮合传动，平均传动比是准确的。它是利用链条与链轮轮齿的啮合来 传递动力和运动的机械传动。/条长度以链节数来表示。链节数最好取为偶数，以便链条联成环形时正好是 外链板与内链板相接，接头处可用弹簧夹或开口销锁紧。若链节数为奇数时， 则需采用过渡链节。在链条受拉时，过渡链节还要承受附加的弯曲载荷，通常 应避免采用。齿形链由许多冲压而成的齿形链板用较链联接而成，为避免啮合时掉链，链条 应有导向板（分为内导式和外导式）。齿形链板的两侧是直边，工作时链板侧边 与链轮齿廓相啮合。内”inner plate开口镇Cor pin2、链轮带嵌齿式扣链齿的轮子，用以与节链环或缆索上节距准确的块体相啮合。链轮 轴面齿形两侧呈圆弧状，以便于链节进入和退出啮合。链轮齿应有足够的接触强度和耐磨性，故齿面多经热处理。小链轮的啮合次数 比大链轮多，所受冲击力也大，故所用材料一般应优于大链轮。常用的链轮材 料有碳素钢（如Q235、Q275、45、ZG310-570等）、灰铸铁（如HT200）等。重要 的链轮可采用合金钢。小直径链轮可制成实心式；中等直径的链轮可制成孔板式；直径较大的链轮可 设计成组合式，若轮齿因磨损而失效，可更换齿圈。链轮轮毂部分的尺寸可参 考带轮。3、链传动优缺点：优点：与带传动相比，无弹性滑动和打滑现象，平均传动比准确，工作可靠， 效率高；传递功率大，过载能力强，相同工况下的传动尺寸小；所需张紧力 小，作用于轴上的压力小；能在高温、潮湿、多尘、有污染等恶劣环境中工 作。缺点：仅能用于两平行轴间的传动；成本高，易磨损，易伸长，传动平稳性 差，运转时会产生附加动载荷、振动、冲击和噪声，不宜用在急速反向的传动 中。4、链传动的主要参数主要参数是链轮齿数、链的节数、中心距和链长。链轮齿数为提高链传动的运动平稳性、降低动载荷，小链轮齿数多一些为好。但小链轮 齿数也不宜过多，否则链传动会发生跳齿失效。一般链条节数为偶数以避免使用过渡接头。为使磨损均匀，提高寿命，链轮齿 数最好与链节数互质，若不能保证互质，也应使其公因数尽可能小。链的节数链的节距越大，理论上承载能力越高。但如上节所述：节距越大，由链条速度 变化和链节啮入链轮产生冲击所引起的动载荷越大，反而使链承载能力和寿命 降低。因此，设计时应尽可能选用小节距的链，重载时选取小节距多排链的实 际效果往往比选取大节距单排链的效果更好。中心距和链长链传动中心距过小，则小链轮上的包角小，同时啮合的链轮齿数就少；若中心 距过大，则易使链条抖动。一般可取中心距a=(3050)p,最大中心距 80po链条长度用链的节数表示。按带传动求带长的公式可导出由此算出的链节数， 须圆整为整数，最好取为偶数。为便于安装链条和调节链的张紧程度，一般应 将中心距设计成可调节的；或者应有张紧装置。5、链传动的实例案例:自行车、摩托车和三轮车中链传动的应用大型机械设备的应用某些型号发动机中的应用机械cax360,分享机械干货的微信自媒体，每天推送实用的机械知识，请关注 我们的微信公众号名称：cax360 （微信号：ca-360）<strong><div StyIe="margin-bottom:IOpx;padding-bottom:IoPx;>上一篇：机械类期刊汇总下一篇：荷兰老式牧草打捆机械，看出那个年代机械设计真是复杂感谢您的关注，更多学习资料下载请登录我的机械网(WWW, mcjxv. com) !机械微商城(wsc> mejxw. com) 一个适合所有人免费加盟的机械商务平台，邀请 您的入驻！官方微信公众号：ZGjiXieCad (机械设计资源分享网)欢迎大家微信搜索并关 注，每天推送精彩机械文章，公众号定期赠送网站VIP会员。
