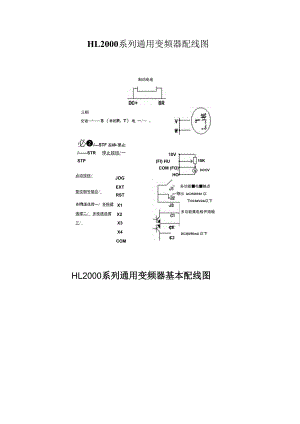

HL2000系列通用变频器配线图制动电电三相交谑zS （单相R、T） 电.一/ 必/STF 反峥/里止/STR 停止按钮/一 STP点动按钮/复位倒号接应/_多Ift速选撵一/ 多粉建逸撵二/_ 多枝速选撵三/_JOGEXTRSTX1X2X3X4COM10V (FI) HUCOM (FO) HO10KDCIOVCEC2多功能电触点物出 AC25OV2 以下DC30V/2A以下多功能集电极开路输DC3V50mA 以下HL2000系列通用变频器基本配线图参数一览表NO参数名称设定范围出厂值P-OO主频率输入选择0:主频率输入由控制面板操作.1:主频率输入由模拟信号操作.0P-Ol电机停车方式选择0:以减速刹车方式停止.1:以自由运转方式停止.2:立即直流刹车0P-02V/F曲线设定0:恒转矩1：平方减转矩0P-03第一加速时间选择0.1-600.0S10.0P-04第一减速时间选择0.1-600.0S10.0P-05第二加速时间选择0.1-600.0Si0.0P-06第二减速时间选择0.1-600.0S10.0P-07第三加速时间选择0.1-600.0S10.0P-08第三减速时间选择0.1-600.0S10.0P-09第四加速时间选择0.1-600.0S10.0P-IO第四减速时间选择0.1-600.0S10.0P-H点动减速时间选择0.1-600.0S10.0P-12主频率设定0.0-2000.0Hz50.0P-13第一步速频率选择0.0-2000.0Hz10.0P-14第二步速频率选择0.0-2000.0Hz10.0P-15第三步速频率选择0.0-2000.0Hz10.0P-16第四步速频率选择0.0-2000.0Hz10.0P-17第五步速频率选择0.0-2000.0Hz10.0P-18第六步速频率选择0.0-2000.0Hz10.0P-19第七步速频率选择0.0-2000.0Hz10.0P-20点动频率设定0.0-2000.0Hz5.0P-21反转禁止设定O-可反转I-禁止反转0P-22过电压失速防止0 无效1 有效1P-23过电流失速防止O-无效I-有效1P-24直流制动电压准位选择0-30%15P-25启动时直流制动时间选择0.0-5.OS0.0P-26停止时直流制动时间选择0.0-25.0S0.0P-27停止时直流制动频率0.1-25.0Hz5.0P-28最高频率设定0.0-2000.0Hz60.0P-29最低频率设定0.1-1999.0 Hz1.0P-30最高频率对应之电压0.00-10.00V9.8P-31最低频率对应之电压0.00-10.00V0.3P-32多功能输入端子Xl-X4功 能选择0：多步速指令一8:计数器输入1：多步速指令二9:计数器清零2:多步速指令三10:正转起动11反转启动3:减速时间选择一 12:停止4:减速时间选择二 13:点动5:加速遥控按14:外部故障报警6:减速遥控按钮 15:外部复位7:加减速暂停16:反转信号17:常开停止按钮10P-3311P-3412P-358P-36Jl. J2.J3输出功能0：故障提示3:计数器到达1：设定频率到达4:运转中指示2:任意频率到达0P-37保留 保留P-38P-39电机额定电流(0.1-120%)X变频器额定电流P-40电机额定电压100V-400VP-41电机额定频率30.0Hz-200.0 HzP-42扭矩提升(0-15%)X额定电压P-43转差补偿0.0-5.0HzP-44电机无载电流选择1-99%P-45当前计数值0-9998P-46计数值到达设定0-9999P-47计数值到达动作选择0:变频器继续运行1:变频器停止 运行P-48开机显示项目选择0：频率1：输出电流2:转速 3:直流母线电压4:计数值P-49载波频率设定O-IK 1-2K 2-3K 3-4K 4-5K 5-6K 6-7K 7-8K9-10KP-50转速系数0.1-100.0P-51启动频率0.1-25.0HzP-52任意到达频率设定0.0-2000.0HzP-53参数控制0:禁止参数修改1:允许参数修改2:初始化P-54保留P-55定时停机0-99990P-56保留P-57P-58P-59控制面板启停功能扩展.0:RUN键正转启动,STOP键停止,REV 键无效.LRUN键正转启动,REV键反 转启动,STOP键停止2RUN键正转启 动,STOP键停止,REV键切换方向,换0向后P-59转变为3. 3:RUN键反转启 动,STOP键停止,REV键切换方向,换 向后P-59转变为2.4:禁止面板的启动 和停止功能.P-60 I P-65保留P-66故障记录11-17（详见故障代码）OP-67故障记录2OP-68故障记录3OP-69累计运行时间以（万分钟）为单位OP-70累计运行时间以（万分钟）为单位OP-71出厂年月
