室内外消防给水管道系统技术交底.docx

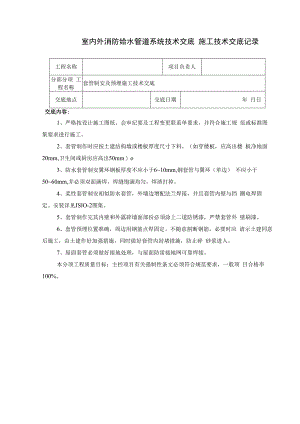

室内外消防给水管道系统技术交底 施工技术交底记录工程名称项目负责人分部分项 工程名称套管制安及预埋施工技术交底交底地点交底日期年 月日交底内容:1、严格按设计施工图纸、会审纪要及工程变更联系单要求，并符合施工规 范或标准图集要求进行施工。2、套管制作时应按土建结构墙或楼板厚度尺寸下料。（如穿楼板，应高出楼 板净地面20mm,卫生间或厨房应高出50mm）o3、防水套管制安翼环钢板厚度不应小于610mm,钢套管与翼环（单边） 不应小于5060mm,并必须双面满焊，焊缝饱满均匀，焊渣打掉。4、柔性套管制安相似防水套管，外墙边增配法兰焊接，并且套管内壁与挡 圈电焊固定。安装详见JSlO-2图集。5、套管制作完其内壁和外露碎墙面部份必须涂上二道防锈漆，严禁套管外 壁刷漆。6、套管预埋位置准确，周边用钢筋点焊固定。不随意割断钢筋，必要时应 请示土建同意后施工，由土建作好加强措施，同时做好套管内封堵措施，防止碎 砂浆进入。7、屋面套管必须做好接地处理，与屋面防雷接地网可靠焊接。本分项工程质量目标：主控项目有关强制性条文必须符合规范要求，一般项 目合格率100%。工程名称项目负责人分部分项 工程名称消防给水管道安装交底地点交底日期年 月曰交底内容:1、严格按设计、施工图纸、会审纪要及工程变更联系单，对照规范GB50242-2002和公司企业标准Q/ZKD (J) 03-2006 执行。2、施工前应编制施工方案和主要材料预算计划，并对设备、管材、管件选购需从合格供方名录内采购，经检 验符合设计及规范要求的产品方可进入现场。3、阀门进场入库安装前应作强度和严密性试验。每批同牌号、同型号、同规格数量中抽查10%,且不少于一 个，在合格后允许安装。4、消防给水管道统扣连接要求，对丝扣处内外麻线清除及外露丝扣防腐。表：管道螺纹密封面尺寸公称直径(mm)1520253240506580100管子牙缝数66.577.5891011.513.5螺纹长度有效长度13.24.516.819.119.123.426.729.835.8(mm)基准距离8.29.510.412.712.75.917.520.625.45、消防给水无缝管道焊接要求，严禁镀锌管道焊接。无缝管壁3mm上应坡口对口不应错位，焊缝饱满均匀，焊 口不应有夹渣、起孔、弯曲。6、消防给水管道法兰连接，法兰的承压标准应与管道工作压力相匹配。法兰密封应采用石棉或高压橡胶垫， 其厚度为35mm.法兰螺栓拧紧后，螺栓应突出螺母长度23个牙或螺杆直径的1/2,且螺栓方向一致。7、消防给水管道安装支托架制作，材质、焊接符合消火栓管道吊托支架结构应采用门型为妥。支托架安装前应防 腐、防锈漆二度，并应按管道走向、标高拉线，金属膨胀螺丝固定在梁底以上1/3梁高处或梁底IOomm以上安装, 其支吊架间距按卜.表，镀锌管道与碳钢支托架接触处应采用非金属隔垫。管道支架或吊架之间的最大间距表公称直径(mm)253240507080100125150200250300间距(m)保温管2.52.533444.567788.5不保温管3.544.55666.5789.51112沟槽式管 道连接3.53.53.54.24.24.2558、消防管道安装完毕，竣工验收时应及时作好最后一度管道及支托架防腐，并按设计或规范要求再做红色或红色环圈标志和系统流水方向的标识。9、消防给水镀锌管道埋地安装防腐应符合设计。本分项工程质量目标：主控项目有关强制性条文必须符合规范要求，一般项目，合格率100%。工程名称项目负责人分部分项工程 名称室内消火栓系统安装交底地点交底日期年 月日交底内容：1、严格按设计施工图纸、会审纪要及工程变更联系单，对照规范 GB50242-2002 和公司企业标准 Q/ZKD (J) 03-2006 执行。2、消火栓箱体安装应垂直，允许偏差3mm,固定墙内时应四周间隙用砂浆 塞实。明装应采用四只膨胀螺栓固定牢固。3、栓口中心距地面为Llm,允许偏差±20mm°4、栓口应朝外，并不应安装在门轴侧。5、安装消火栓水龙带，水龙带与水栓和快速接头应采用14#铜丝或不锈钢 丝绑扎三圈二道，牢固后应按箱内挂钉或托盘将水龙带放好。6、栓口高度应高出铝合金门框20mm。7、阀门中心距箱侧面为140mm,距箱后内表面为100mm,允许偏差±5mm。8、阀门登高管处孔洞需用水泥砂浆抹平，并用与箱体相同的颜色涂刷。9、室内消火栓系统安装完成后应取屋顶层一处和首层取二处做试射试验， 达到设计要求为合格，并及时做好记录。本分项工程质量目标：主控项目有关强制性条文必须符合规范要求，一般项 目合格率100%。注：1、建筑高度在24米以下的充实水柱长度一般不小于7m2、高度超过24米、不超过IOOm的高层建筑不应小于Iom。3、高度超过IOom的高层民用建筑不应小于13m。根据你们所承担工程实际建筑高度选择而定，写入技术交底。交底人签名被交底人签名工程名称项目负责人分部分项 工程名称消防给水设备安装交底地点交底日期年 月日交底内容：1、水泵就位前的基础碎强度、坐标、标高尺寸和螺栓孔位置复查验收，必 须符合设计图纸要求，并应及时做好基础验收记录。2、稳压设备安装的允许偏差，坐标15mm,标高±5mm,垂直度（每米） 5mm,设备底座应垫XJD62-2型橡胶隔振垫，并应及时做好记录。3、卧式泵体水平安装，允许偏差不大于0.1mmm,立式泵体垂直安装允许 偏差不大于O.lmm/m。泵座应设XJD62-2型124X85垫块共四块，或XJD62-4 型174X174垫块共四块。并及时做好记录。4、水泵单体试运转，应连续运转不少于2小时，并无异常振动和声响，轴 温不超过70。填料泄漏量不得大于3060mlh.并及时做好记录。5、吸水管偏心大小头应上平下斜，蝶阀采用具有可靠锁定装置的蝶阀。本分项工程质量目标：主控项目有关强制性条文必须符合规范要求，一般项 目合格率100%。交底人签名被交底人签名工程名称项目负责人分部分项 工程名称消火栓系统试压、冲洗试验交底地点交底日期年 月日交底内容：1、严格按设计、施工图纸、会审纪要及工程变更联系单,对照规范GB50242-2002 和公司企业标准Q/ZKD (J) 03-2006执行。2、消防给水管道系统试验压力均为工作压力的1.5倍，并不得小于0.6Mpa0应 先缓慢升至试验压力，观察10分钟，压力降数值不大于0.02Mpa,为强度试 验合格，然后压力再降至工作压力检查，检查期间压力应保持不变，系统接 口无渗漏现象为试验合格，并做好记录。3、消防给水系统交付使用前必须进行冲洗通水试验直至进水与出水色质一致为 止，并及时做好记录。4、消防给水管道安装在有全部或局部管道暗装隐蔽时，应先在管道试压合格并 验收后方可隐蔽，并及时做好记录。本分项工程质量目标：主控项目有关强制性条文必须符合规范要求，一般项 目合格率100%。交底人签名被交底人签名
