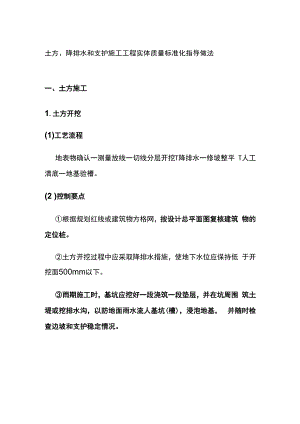

土方降排水和支护施工工程实体质量标准化指导做法.docx

土方、降排水和支护施工工程实体质量标准化指导做法一、土方施工1.土方开挖(1)工艺流程地表物确认一测量放线一切线分层开挖T降排水一修坡整平 T人工清底一地基验槽。(2 )控制要点根据规划红线或建筑物方格网，按设计总平面图复核建筑 物的定位桩。土方开挖过程中应采取降排水措施，使地下水位应保持低 于开挖面500mm以下。雨期施工时，基坑应挖好一段浇筑一段垫层，并在坑周围 筑土堤或挖排水沟，以防地面雨水流人基坑(槽)，浸泡地基， 并随时检查边坡和支护稳定情况。在接近设计坑底标高或边坡边界时应预留200-300mm 厚的土层，用人工开挖和修整，边搭边修坡，以保证不扰动原状 ±o土方开挖完成后，应按照设计和规范要求进行基槽验收。 验槽应在基坑或基槽开挖至设计标高后进行，对留置保护层时其 厚度不应超过Ioomm ;槽底应为无扰动的原状土。天然地基验槽前，应在基坑或基槽底按照设计和规范要求 进行轻型动力触探，检验数据作为验槽依据。(3 )质量要求基坑基底标高最大偏差不得大于士 30mmo基坑长度、宽度(由设计中心线向两边量)最大负偏差不 得大于IOOmm ,最大正偏差不得大于300mmo基坑边坡满足设计要求。基坑基底表面平整度不得大于20mmo基坑基底土性满足设计要求。基坑（槽）清理T检验土质T分层碾压或夯打密实T检验密 实度-修整找平一验收。（2 ）控制要点回填前将基础底面标高上的垃圾清除干净，排除坑穴中积 水、淤泥和杂物等，基础结构与防水施工需验收完毕。检验回填土料的种类、粒径，回填土无杂物。土料的含水 量应在控制范围内，土料含水量一般以手握成团，落地开花为适 宜。填方工程的施工应满足设计和规范要求。深浅坑（槽）相 连时，应先填深坑（槽），相平后与浅坑全面分层填夯。每层压实后应按规范进行环刀取样，测出干土的质量密度, 达到设计要求后，再进行上一层的铺土。（3 ）质量要求土方回填柱基基坑基槽标高最大负偏差为50mm ,表面平 整度最大允许偏差为20mmo场地平整（人工）标高最大允许偏差为± 30mm ,平整度 最大允许偏差为20mmo回填土料符合设计要求。填土过程中应检查排水措施，每层填筑厚度、含水量控制 和压实程序。分层厚度及含水量符合设计要求，分层压实系数应 满足设计要求。二、降水与排水1 .工艺流程测量定位T冲击成孔一井管吊放T填滤料一洗井试抽水T安 装固定水泵T系统调试运行一开挖同步抽水一地下水位监测。2 .控制要点(1)钻机安放在稳固.平整的地基平台上，确保在施工过程 中不发生倾斜移动，孔斜应小于l%o(2)滤料填料应均匀连续进行，不得用装载机直接填料。发 现滤料下沉量过大，应及时用滤料补填至设计要求高度。(3诜井应在下管填料成井后8小时内完成,以免时间过长, 护壁泥皮逐渐老化难以破坏，影响渗水效果。(4 )现场抽水施工应连续不断进行，中途不应间断。根据现 场施工安排，分阶段、分区开启抽水泵进行抽水，并监测水位。(5 )按开挖进度及降水要求逐渐开启降水井的数量，严格控制因降水引起的周边地层不均匀沉降。3 .质量要求(1)排水沟坡度为千分之一至千分之二。(2 )井管(点)垂直度最大允许偏差为1%。(3 )滤料含泥量应小于3% ,滤料填灌(与设计值相比)不 超过5%。(4 )管井井位最大偏差不超过200mm ,井径最大偏差不超 过20mm ,井深最大偏差不超过150mm。超过20mm ,井深 最大偏差不超过150mm。三、基坑支护1.锚杆与土钉墙(1)工艺流程边坡修整T土钉定位成孔T铺设钢筋网片一注浆一喷射混凝 土 T混凝土养护。(2)控制要点土钉墙施工时，应根据施工情况分层、分段开挖。安放锚杆杆体时应防止杆体扭曲.压弯，注浆管直随锚杆 一同放入孔内，杆体放入角度与钻孔倾角保持一致。孔口设止浆 塞，土钉在注浆后，需在适当时间内进行二次压浆。钢筋网片铺设应顺直，按设计间距用扎丝绑扎牢固。钢筋 网片搭接处搭接长度不小于30cm网片卷至水平面不少于Im , 短土钉间距一般为1.0-2.0m ,钢筋网片应与土钉连接牢固。根据支护面上排出水量大小在支护面上设置适量的泄水管。 喷射混凝土配合比经试验确定，混凝土喷射厚度一般为 50mm-80mmo初凝后立即喷水养护，养护时间宜为37天。(3 )质量要求锚杆杆体长度最大允许偏差为卜30mm, + 100mmo锚杆位置偏差不得超过±10Omm ,钻孔直径偏差不得超过 ±5mm ,钻孔倾斜度不得超过2%钻孔长。注浆量不小于理论计算注浆量，浆体强度达到设计要求。喷射混凝土配合比达到设计强度要求，混凝土抗压强度达 到设计要求,喷射厚度最大负偏差不得大于20mmo土方开挖T浇筑垫层一桩头破除一绑扎钢筋T模板安装T混 凝土浇筑一混凝土养护T模板拆除。(2 )控制要点破除桩头时应用采用空压机结合人工凿除，上部采用空压 机凿除，下部留有IOO-20Omm由人工进行凿除。绑扎钢筋前需要在垫层上铺设一层油毡或一层彩条布，使 混凝土垫层和水平支撑混凝土隔离。混凝土浇筑之前，通知基坑监测单位埋设基坑检测观测点。 浇筑采用斜面分层、一次到顶、层层推进”的方式进行。支撑 梁混凝土强度达到要求后，方可进行下一层土方开措。(3 )质量要求支撑位置标高最大允许偏差为30mm ,平面位置最大允许 偏差为100mm。立柱桩符合设计要求，立柱位置标高最大允许偏差为 30mm ,平面位置最大允许偏差为50mmo破桩头前，在桩体侧面用红油漆标注设计桩顶标高，确保 桩头进入冠梁IOOmmo支护桩基纵向主筋伸入冠梁内长度不小于35do
