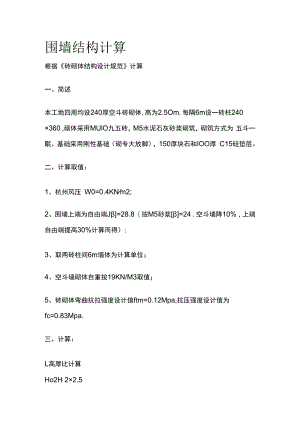

围墙结构计算根据砖砌体结构设计规范计算一、简述本工地四周均设240厚空斗砖砌体,高为2.5Om,每隔6m设一砖柱240 ×360 ,砌体采用MUlO九五砖，M5水泥石灰砂浆砌筑，砌筑方式为 五斗一眠。基础采用刚性基础（砌专大放脚），150厚块石和IOO厚 C15硅垫层。二、计算取值：1、杭州风压 W0=0.4KNm2;2、围墙上端为自由端J=28.8（按M5砂浆=24 ,空斗墙降10% , 上端自由端提高30%计算而得）;3、取两砖柱间6m墙体为计算单位；4、空斗墙砌体自重按19KN/M3取值；5、砖砌体弯曲抗拉强度设计值ftm=0.12Mpa,抗压强度设计值为 fc=0.83Mpa.三、计算：L高厚比计算Ho2H 2×2.5=20.83h h 0.24l 2=L2×1.0×28.8=34.56l 2 z符合要求。2、受压承载力计算N=6×0.24×2.5×19×0.85=58.14KNfcA=0.6×0.83×103×0.24×6=717.12KNNfcA符合要求。3、大放脚砖基础P= ( 0.36+0.48+0.60 ) ×6×0.12 + 58.14÷(0.6×6) = 16.4Kpa取台阶宽高比允许值tgx=11.501因止匕 bo+2H0tga=0.48+20.12 =0.64 1.50 b=0.60<0.64,符合要求。4、受弯承载力计算风载引起 M1.4wH12 =L40.462.525212 12=4.375KNm0.24×36ftmW=0.12×103× =86.4KNm1212M< ftmW,符合要求5、地基承载力计算：取fk=100KPap=16.4Kpaz f=l.lfk=110KPap<f,符合要求一、施工要求1、本工程采用五斗一眼的砌筑方法，用MUlO标准砖，M5混合砂浆砌筑，砌筑时墙面不应有竖向通缝。2、砌筑整砖砌,砌前试摆，不够整砖处加砌丁砖,不得砍凿斗砖。3、砌体灰缝控制在713mm,一般为IOmm.4、转角处砌成实砌体，砖柱与片墙间互相咬合，接槎严密，保证砖 柱和片墙的垂直度。
