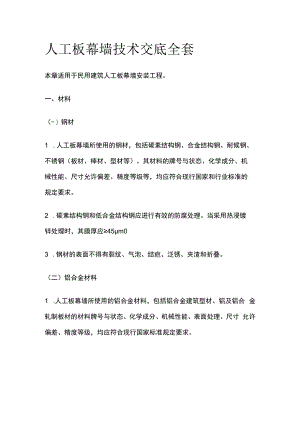

人工板幕墙技术交底全套.docx

人工板幕墙技术交底全套本章适用于民用建筑人工板幕墙安装工程。一、材料（-）钢材1 .人工板幕墙所使用的钢材，包括碳素结构钢、合金结构钢、耐候钢、 不锈钢（板材、棒材、型材等）。其材料的牌号与状态、化学成分、机 械性能、尺寸允许偏差、精度等级等，均应符合现行国家和行业标准的 规定要求。2 .碳素结构钢和低合金结构钢应进行有效的防腐处理。当采用热浸镀 锌处理时，其膜厚应45m03 .钢材的表面不得有裂纹、气泡、结疤、泛锈、夹渣和折叠。（二）铝合金材料1 .人工板幕墙所使用的铝合金材料，包括铝合金建筑型材、铝及铝合 金轧制板材的材料牌号与状态、化学成分、机械性能、表面处理、尺寸 允许偏差、精度等级，均应符合现行国家标准规定要求。2 .铝合金型材应符合铝合金建筑型材（GB5237 ）对型材尺寸及 允许偏差的规定。幕墙铝型材应采用高精度级，其阳极氧化膜厚度不低 于 15mo3 .以穿条形式生产的隔热铝型材，隔热材料应使用PA66GF25 （聚酰 胺66÷25玻璃纤维）材料，严禁采用PVC材料。用浇注工艺生产的隔 热铝型材，其隔热材料应使用PUR （聚氨基甲酸乙脂）材料。4 .铝合金型材表面清洁，色泽均匀。不应有皱纹、裂纹、起皮、腐蚀 斑点、气泡、电灼伤、流痕、发粘以及膜（涂）层脱落等缺陷存在。（三）紧固件人工板幕墙所使用的各类紧固件，如螺栓、螺钉、螺柱、螺母和抽心抑 钉等紧固件机械机械性能，均应符合现行国家标准规定要求。（四）密封胶1 .人工板幕墙所采用的结构密封胶、耐候密封胶、中空玻璃密封胶、 防火密封胶等均应符合现行国家标准规定要求。2 .同一单位人工板幕墙必须采用同一牌号和同一批号的硅酮密封胶。3 .任何情况下，各类硅酮密封胶要在有效期内使用，不准使用过期产品。4 .硅酮结构密封胶、硅酮耐候胶在使用时应提供与所接触材料的相容性试验合格报告和力学试验合格报告以及保质年限的质量证明文件。（五）面板1 .陶瓷板：应对尺寸、表面质量、吸水率、色号、破坏强度、断裂模 数、抗拉拔力（脊栓式），抗折力（扣槽式）的检验记录进行核对并有 出厂合格证。2 .紫外线光固化树脂板（牵思板），应对尺寸、表面质量、吸水率、 色号、断横数、抗拉拔力、防火等级的检验记录进行核对并有出厂合格 证。3 .微晶玻璃板：应对尺寸表面质量色号、破坏强度、断裂模数、抗拉 拔力（脊栓式）、抗折力（扣槽式）的检验记录进行核对并有出厂合格 证。4 .硅酸钙纤维板（佳管板）：应对尺寸、表面质量、吸水率、色度、 破坏强度、断裂横数、抗折力的检验记录进行核对并有出厂合格证。二、主要机具人工板幕墙安装机具主要有:垂直与水平运输机具（含脚手架或吊篮）、 电动或手动吸盘、电焊机、注胶机具、清洗机具、扭矩扳手、普通扳手、 测厚仪、铅垂仪、激光经纬仪、经纬仪、水平仪、钢卷尺、水平尺、靠 尺、角尺等。三、作业条件1安装人工板幕墙的主体结构（钢结构、钢筋混凝土结构工程等）均已 完工，并符合有关结构施工质量验收规范的要求。2预埋件在主体结构施工时，已按设计要求埋设牢固，位置准确，其偏 差不应大于20 mmo对于位置偏差过大或未设预埋件时，应制订补救措 施或连接方案，经与建设方结构施工单位和设计单位洽商同意后实施。3人工板幕墙安装所用的垂直运输机具、脚手架搭设、吊篮设置、安全 防护网应符合现行规范要求，安装用电源分布配置齐全、安全保障措施 完善、消防措施到位、安装场顺口施工面障碍物已拆除。4人工板幕墙安装施工前应编制专项施工组织设计方案，并报总包技术 部门的审批，并应纳入建筑工程施工总体施工组织设计之中。5对人工板幕墙安装可能造成污染或损伤的分项工程,应在人工板幕墙 安装施工前完成，或采取有效的保护措施。6大面积施工前宜在现场制作样板，并经业主、监理、土建及设计单位 确认后进行施工。7安装施工前，应对现场安装作业人员进行安全技术交底。8设置现场临时周转材料及半成品存放场地或库房，并采取对周边环境 的保护措施。四、施工工艺1人工板幕墙施工工艺流程五、质量标准1幕墙竖向和横向构件的组装允许偏差下表的规定2幕墙构件安装就位固定后允许偏差应符合下表的规定六、成品保护1成品堆放：堆放时应将面板光泽面相向，块数堆高不宜超过10块， 竖放单层堆放且倾斜15oo2保护措施：在幕墙安装完后应对面板进行保护，没有移交前，不要撕 去保护膜，防止土建施工破坏表面。3清洗：幕墙工程移交后，应对表面进行清洗，清洗时用清水成中性洗 涤剂，并注意不要损伤装饰面。4维护：应针对幕墙的保养维修计划，协调业主定期对工程进行全面维 修。七、应注意的问题1面板的连接孔质量，脊栓或扣槽式的孔与槽应符合设计要求，不应有 破损。2面层质量:运输保管安装时造成对面层细小的损坏、污染未及时清理、 更换。3密封胶缝：是否横平竖直、深浅一致、密实均匀、光滑顺直、粘接牢 靠。4防水系统：防水系统安装是否到位，排水畅通。5表面质量：表面安装质量符合要求。
