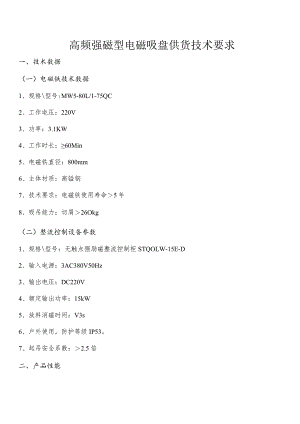

高频强磁型电磁吸盘供货技术要求.docx

高频强磁型电磁吸盘供货技术要求一、技术数据（一）电磁铁技术数据1、规格型号:MW5-80L/1-75QC2、工作电压：220V3、功率：3.1KW4、工作时长：60Min5、电磁铁直径：800mm6、主体材质：高镒钢7、技术要求：电磁铁使用寿命5年8、吸吊能力：切屑26Okg（二）整流控制设备参数1、规格型号：无触点强励磁整流控制柜STQOLW-15E-D2、输入电源：3AC380V50Hz3、输出电压：DC220V4、额定输出功率：15kW5、放料消磁时间：V3s6、户外使用，防护等级IP53。7、起吊安全系数：2.5倍二、产品性能（一）起重电磁铁性能电磁铁的导磁材料采用导磁性很好的优质低碳钢制成，使工作气隙可达到最大磁场,其整个电磁铁磁极工作面磁力分布十分均匀，因而能达到很大的吸重比;电磁铁各导磁接合面均经精密加工，降低了气隙磁阻，使工作气隙磁密大而稳定;经计算机优化设计，磁路更为科学合理，磁势大，透磁深；电磁铁采用低温升、低载流量设计，冷热吸力变化小，可很好的满足用户使用要求。起重电磁铁采用全密封结构，对环境的适应性强；起重电磁铁的主要原材料情况线圈导线采用优质的双玻璃丝包扁线，绝缘等级达H级，确保了线圈的使用寿命；起重电磁铁线圈外部采用环氧树脂作为填充材料，并采用真空灌封工艺，既可以保证线圈的固定，又可以保证励磁线圈的散热，还能保证励磁线圈的电气性能；线圈下部的非磁性保护板采用不导磁的高镒钢板，耐磨性能好、强度高，既能保证其部位漏磁最少，又能保护线圈底部免受撞击；外接电源线采用重型船用电缆，经久耐用，容易更换，电缆外装有保护套管，以达到双重保护的效果；绝缘材料采用纯天然云母和聚亚胺薄膜等高性能材料，耐热等级高、不易老化。（二）整流控制设备性能采用三相可控硅全控整流桥整流，集成度高柜体小、调试简单、故障率低；在外部输出线路短路时系统自动停止工作，减少了因短路引发的损坏整流模块及设备火灾出现；全数字设置智能控制主板，有4位数码显示，对出现的故障、电流都有记录显示；有过流、短路、峰刺高压、空载、过载、超时等保护；带变压器，通电持续率：TD-Io0%。三、其他要求1、电磁铁包含附件有：电磁吸盘主体、起吊链X3根、强励磁整流控制柜成套系统、并带有失磁保护装置，磁盘线圈为铝线，25米电缆（2*10+1*6）2、电磁铁采用全密封结构。3、随备件附电磁铁说明书及维护保养手册两套。4、此设备至使用之日起质保1年，中途有质量问题换新。
