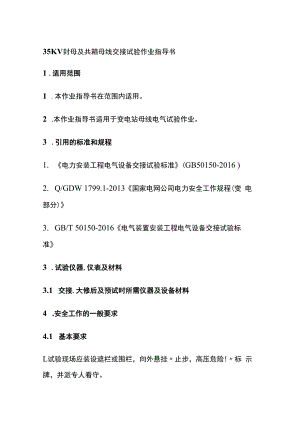

35KV封母及共箱母线交接试验作业指导书.docx

35KV封母及共箱母线交接试验作业指导书1 .适用范围1 .本作业指导书在范围内适用。2 .本作业指导书适用于变电站母线电气试验作业。3 .引用的标准和规程1. 电力安装工程电气设备交接试验标准(GB50150-2016 )2. Q/GDW 1799.1-2013国家电网公司电力安全工作规程(变 电部分)3. GB/T 50150-2016电气装置安装工程电气设备交接试验标 准3 .试验仪器,仪表及材料3.1 交接.大修后及预试时所需仪器及设备材料4 .安全工作的一般要求4.1 基本要求L试验现场应装设遮栏或围栏，向外悬挂止步，高压危险!标 示牌，并派专人看守。2 .加压前必须认真检查试验接线，表计倍率、量程，调压器零位 及仪表的开始状态，均正确无误，通知有关人员离开被试设备, 并取得试验负责人许可，方可加压。加压过程中应有人监护并呼 唱。在加压过程中，试验人员应精力集中，操作人应站在绝缘垫 上。3 高压设备带电时的安全距离。4 .2保证安全的组织措施1 ,在电气设备上工作，保证安全的组织措施。工作票制度；工作许可制度；工作监护制度；工作间断，转移和终结制度。注:详见国家电网公司电力安全工作规程2 .必须由有经验的运行维护单位的实际操作人员现场进行安全 监督。3 .现场技术负责人负责测试方案的制定及现场工作协调联络和 监督。5 .试验项目5.1 绝缘电阻测量1.1.1 量目的检测母线支撑绝缘子、穿柜绝缘套管及连接母线的穿墙套管的绝 缘水平，发现影响绝缘的异物、绝缘受潮和脏污、绝缘击穿和严 重热老化等缺陷。1.1.2 该项目的适用范围交接时、大修后及预防性试验时进行（封闭母线只在交接时及大 修后进行）。1.1.3 试验时使用的仪表（2500欧表）1.1.4 测量步骤L断开被试品的电源，拆除或断开对外的一切连线，并将其接地 放电。2用干燥清洁柔软的布擦去被试品表面的污垢，必要时可先用汽 油或其他适当的去垢剂洗净套管表面的积垢。3 .将兆欧表放置平稳，将兆欧表的接地端头E与被试品的接 地端相连，带有屏蔽线的测量导线的火线和屏蔽线分别与兆欧表 的测量端头L及屏蔽端头相连接。4 ,接线完成后,寂区动兆欧表至额定转速（120转/分钟），此时， 兆欧表指针应指向8，再将火线接至被试品，待指针稳定后， 读取绝缘电阻的数值。5 读取绝缘电阻的数值后，先断开接至被试品的火线，然后再将 兆欧表停止运转。5.1.5 试睑接线图5.1.6 测量结果的分析判断L额定电压为15 KV及以上全连式离相封闭母线在常温下分相绝 缘电阻值不小于50Mo2 . 6KV共箱封闭母线在常温下分相绝缘电阻值不小6M.3 .一般母线常温下分相绝缘电阻值不应低于IMo/KV.4 .与出厂、交接及历年数值进行比较;大修前后进行比较；同类设 备相互比较;同一设备各相间相互比较;耐压前后的数值进行比较， 均不应有明显降低或较大差别。否则必须引起注意，查明原因。 在比较时要考虑温度、湿度、脏污及气候条件的影响。5若测得的绝缘电阻值过低或三相不平衡时，应进行解体试验, 查明绝缘不良部分。5.1.7注意事项1 .同杆双母线，当一路带电时，不得测另一回路的绝缘电阻，以 防感应高压损坏仪表或危害人身安全,对平行母线也同样要注意 感应电压，一般不得测量绝缘电阻，在必须测量时要采取措施, 如用绝缘棒接线。2 .火线与地线要保持一定距离，测量要用绝缘良好的导线，同时 要注意兆欧表本身绝缘的影响，必要时将兆欧表放在绝缘垫上。3 .兆欧表转速应维持均匀，保持额定。4 .在湿度较大的条件下进行测量时可在被试品表面加等电位屏 蔽，此时在接线上要注意被试品上的屏蔽环应接近加压的火线而 远离接地部分减少屏蔽对地的表面泄露以免造成兆欧表过载5.2工频交流耐压试验5.21测量目的考验被试品绝缘承受各种过电压能力，有效发现绝缘缺陷，特别 是局部缺陷。5.2.2该项目适用范围 交接时、大修后及预防性试验时进行（封闭母线只在交接时及大 修后进行）。5.2.4试验步骤1 ,断开被试品的电源，拆除或断开对外的一切连线，并将其接地 放电。2用干燥清洁柔软的布擦去被试品表面的污垢，必要时可先用汽 油或其他适当的去垢剂洗净套管表面的积垢。3,用绝缘导线将升压变压器，调压器，电压表，电流表按接线图 进行正确连接，然后仔细检查接线是否正确无误。4 .升压前应检查调压器是否在零位。升降压过程，应监视有关仪 表;加压过程中，应密切监视高压回路，监视被试品。5 .工频交流耐压试验完成后，应首先将调压器降至零位，然后断 开试验电源，再断开接至被试品的铜导线。6 .2.5交流耐压试验原理图7 .2.6测量的结果分析判断L电压表指示明显下降，说明被试品击穿。2 .被试品发出击穿响声、持续放电声、冒烟、闪弧、燃烧等异常 现象，如果排除其他因素，则认为被试品存在缺陷或击穿。3 .对夹层绝缘或有机绝缘材料的被试品，如果耐后绝缘电阻比耐 前下降30% ,则检查该被试品是否合格。4 ,被试品为有机绝缘材料，试验后应立即触摸，如发现有发热, 则认为绝缘不良，应及时处理，然后再做试验。5 .试验过程中，若因空气湿度、温度、表面脏污等，引起被试品 表面或空气放电，应经清洁、干燥处理后再进行试3佥。5.2.7注意事项L母线工频交流耐压试验时间为1分钟。2 .封闭母线工频交流耐压试验标准
