X62W万能铣床电气故障点.docx

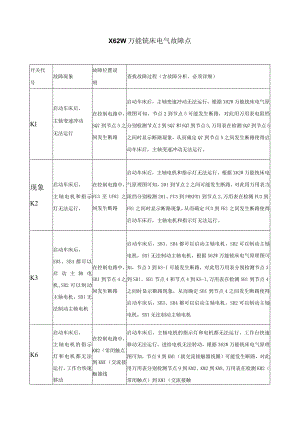

X62W万能铳床电气故障点开关代号故障现象故障位置说明查找故障过程（含故障分析、必须详细）Kl启动车床后，主轴变速冲动无法运行在控制电路中，SQ7到节点5之间发生断路启动车床后，主轴变速冲动无法运行，根据X62W万能铳床电气原理图可知，节点2到节点5可能发生断路，对此用万用表电阻档分别检测节点2到SQ7和SQ7到节点5,万用表在检测SQ7到节点5之间时显示断路现象，从而确定Q7到节点5之间发生断路使得启动车床后，主轴变速冲动无法运行。现象K2启动车床后，主轴电机和指示灯无法运行，在控制电路中，FU3至UFRl之间发生断路启动车床后，主轴电机和指示灯无法运行，根据X62W万能铳床电气原理图可知，201到节点2之间可能发生断路，对此用万用表当阻挡分别检测201、FU3到FRKFR1到节点2,万用表在检测FU3到FRl之间时显示断路现象，从而确定FU3到FRl之间发生断路使得启动车床后，主轴电机和指示灯无法运行。K3启动车床后，SB3、SB4都可以启动主轴电机,SB2可以制动主轴电机，SBl无法制动主轴电机在控制电路中，SBl到节点4之间发生断路启动车床后，SB3、SB4都可以启动主轴电机，SB2可以制动主轴电机，SBl无法制动主轴电机，根据X62W万能铳床电气原理图可知，节点3到KS-I可能发生断路，对此用万用表分别检测节点3到SBl、SBl节点4和节点4到KS-I,万用表在检测SBl到节点4之间时显示断路现象，从而确定SBI到节点4之间发生断路使得启动车床后，SB3、SB4都可以启动主轴电机，SB2可以制动主轴电机，SBI无法制动主轴电机K6启动车床后，主轴电机的指示灯和电机都无法运行，工作台快速移动在控制电路中，KM2（常闭触点）到KMI（交流接触器线启动车床后，主轴电机的指示灯和电机都无法运行，工作台快速移动无法运行，进给电机无法转动，根据X62W万能铳床电气原理图可知，节点9到KMl（就交流接触器线圈）可能发生断路，对此用万用表分别检测节点9到KM2、KM2到KM1,万用表在检测KM2（常闭触点）到KMl（交流接触无法运行，进给电机无法转动圈）之间发生断路。器线圈）之间时显示断路断路现象，从而确定KM2（常闭触点）到KMl（交流接触器线圈）之间发生断路使得启动车床后，主轴电机的指示灯和电机都无法运行，工作台快速移动无法运行，进给电机无法转动。K7启动车床后，工作台进给、冲动及圆工作台的控制都无法运行并且指示灯不亮在控制电路中，FR2（常闭触点）到FR3（常闭触点）之间发生断路启动车床后，工作台进给、冲动及园工作台的控制都无法运行并且指示灯不亮由此判断KMl到节点11可能断路。对此用万用表分别检测KMI到KMKKMl到FR3、FR3到FR2、FR2到节点11,万用表在检测FR3到FR2时显示断路现象，从而确定FR2（常闭触点）到FR3（常闭触点）之间发生断路使得启动车床后，工作台进给、冲动及圆工作台的控制都无法运行并且指示灯不亮。K16启动车床后，进给电机正转无法运行，反转正常运行，进给变速冲动无法运行并且指示灯不亮。在控制电路中，KM4（交流接触器常闭触点）到KM3（交流接触器线圈）之间发生断路。启动车床后，进给电机正转无法运行，反转正常运行，进给变速冲动无法运行并且指示灯不亮。由此判断节点19到KM3（交流接触器线圈）可能出现断路。对此用万用表分别检测节点19到KM4（交流接触器常闭触点）、KM4（交流接触器常闭触点）到KM3交流接触器线圈）,万用表在检测KM4（交流接触器常闭触点）到KM3（交流接触器线圈）时出现断路现象，从而确定KM4（交流接触器常闭触点）到KM3（交流接触器线圈）之间发生断路，使得启动车床后，进给电机正转无法运行，反转正常运行，进给变速冲动无法运行并且指示灯不亮。K27启动车床后，闭合SB5、SB6工作台快速移动无法运行在控制电路中,SB6（或SB5）到KM5（交流接触器线圈）之间断路。启动车床后，闭合SB5、SB6工作台快速移动无法运行,对此判断SB6（或SB5）到KM5（交流接触器线圈）之间断路。万用表在检测SB6（或SB5）到KM5（交流接触器线圈）时出现断路现象，从而确定SB6（或SB5）到KM5（交流接触器线圈）之间断路使得启动车床后，闭合SB5、SB6工作台快速移动无法运行。K29启动车床后，进给电机无法在主电路中，KM3到启动车床后，进给电机无法转动但指示灯正常亮着，对此在主电路中出现断路现象。万用表分别检测U16到KM3、VI6转动但指示灯FR2之间断到KM3、Wl6到KM3、KM3到FR3(2U)、KM3到FR3(2V)、正常亮着。路（即KM3KM3至UFR3(2W)及FR3到FR2到M2、FR2至JM2、FR2到829U、到M2,万用表在检测KM3到FR2之间断路（即KM3到KM3到829U、KM3到829V时出现断路现象，从而确定KM3到FR2829V之间发之间断路（即KM3到829U、KM3到829V之间发生断路使生断路得启动车床后，进给电机无法转动但指示灯正常亮着。
