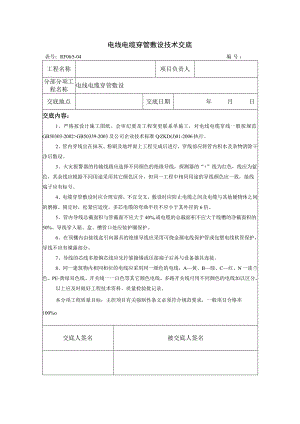

电线电缆穿管敷设技术交底.docx

电线电缆穿管敷设技术交底工程名称项目负责人分部分项工程名称电线电缆穿管敷设交底地点交底日期年月日交底内容：1、严格按设计施工图纸、会审纪要及工程变更联系单施工，对电线电缆穿线一般按规范GB50303-2002>GB50339-2003及公司企业技术标准QZKD(J)01-2006执行。2、管内穿线宜在抹灰、粉刷及地坪面上工程完成后进行，穿线前应将管内积水及杂物清除干净后敷设。3、火灾报警器的传输线路应选择不同颜色的绝缘导线，探测器的“+”线为红色，线应为蓝色，其余线应根据不同用途采用其它颜色区分，但同一工程中相同用途的导线颜色应一致，接线端子应有标号。4、电缆穿管敷设时应合理安排，不宜交叉，敷设时应防止电缆之间及电缆与其他硬物体之间的磨擦、固定时，松紧应适度，多芯电缆的弯曲半径不应小于其外径的6倍。5、管内导线总截面积与管截面不应大于40%,或电缆的总截面积不应大于线槽的净截面积的50%。导线穿入箱、盒、槽管口处应装护圈保护。6、在顶棚内由接线盒引向器具的绝缘导线应采用可挠金属电线保护管或包塑电线软管保护，导线不应有裸露部分。7、导线的芯线多股铜芯线应先拧紧搪锡或压接端子后再与设备器具连接。8、同一建筑物内相同相位的电线应采用同一颜色的电线，A黄、B绿、C红、N一淡兰色、PE-黄绿双色线、开关线一一白色等其它颜色电线。多路开关线可用不同颜色的电线加以区分。以上应及时做好工程技术资料、质量检验批记录。本分项工程质量目标：主控项目有关强制性条文必须符合规范要求，一般项目合格率100%o交底人签名被交底人签名表号：RF065-04编号：
